Kilowatt Amplifier untuk 2 meter

YD1CBO menggunakan perangkat untuk komunikasi 2 meter ICOM IC 229, dan Kenwood TR9130 yang masing-masing outputnya mencapai 40 watt sampai 50 watt PEP dengan dbgain sekitar 13 db. Perangkat tersebut cukup untuk berkomunikasi untuk local area saja, tetapi untuk masuk ke frequensi para DX'ers yaitu 143.920 harus menggunakan power output yang lebih besar dan biasanya menggunakan antenna direct (pengarah). Yd1cbo menggunakan Henry 2006 yanng telah dimodifikasi karena amplifier tersebut sebenarnya untuk peranngkat 6 meter (50 Mhz). PEPnya bisa mencapai 600watt dengan driver sekitar 30 watt dan HV memakai 2 Kv, PA tersebut memakai tabung tetrode 3CX800A7 buatan Eimac. Dengan power yang besar dan direct antenna yanng bagus bisa mennjangkau daerah yang jauhnya lebih dari 1500km.

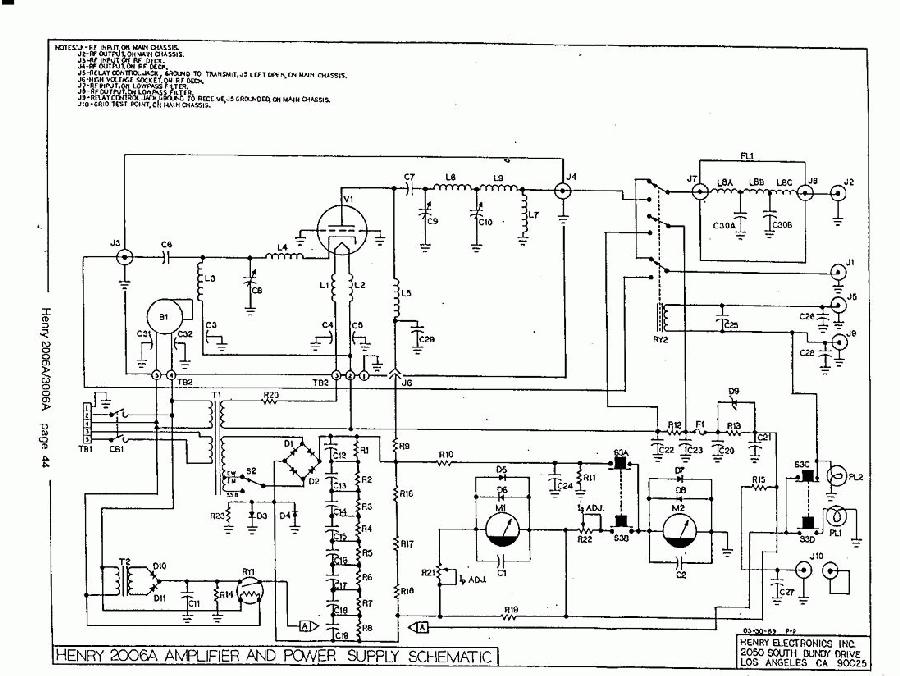

Skema Henry2006:

Click gambar untuk detail yang lebih jelas.

Setelah mendapatkan informasi dari site khusus 6 meteran (6mt.com) ada artikel tentang power amplifier khusus untuk 144 Mhz dengan 3cx800a7, maka yd1cbo memodifikasinya dan ternyata di Indonesia cukup sulit untuk mendapatkan komponen-komponen yang diperlukan, walaupun akhirnya bisa terselesaikan dan hasilnya cukup memuaskan, bisa untuk racing dengan DX'er yang lain.

Skema 3cx800A7:

Click gambar untuk detail yang lebih jelas.
