'Magic Eye'
80 meter CW Transmitter
Juli 06
< kembali
Menuju Magic eye lanjutan >

Proyek ini didorong rasa keinginan untuk memanfaatkan stok-stok lama lampu tabung, trafo, kapasitor chassis daripada teronggok di gudang. Selain Proyek ini adalah proyek nostalgia tahun 70 sekian. Proyek ini adalah pembuatan pemacar 80 meter CW dengan menggunakan lampu 6AQ5 dan dua buah 807. Oscilator menggunakan crytal yang bekerja pada frekwensi 3,825 MHz. Skema pemancar dapat seperti dibawah ini.

stok rongsok

Pekerjaan mekanik
Pekerjaan mekanik sangat menyebalkan buat saya karena harus melakukan pekerjaan pekerjaan yang menguras tenaga dan ketrampilan. Dengan berbekal tool seadanya maka dibuatlah layout chassis seperti dibawah ini

kerjaan mekanik

Magic eye
Stok di dus tersedia lampu 'mata kucing' EM80 dan UM4, timbang punya timbang saya manfaatkan juga untuk indikator tegangan grid 807. Chasis di bor untuk socket EM80 eh... saat dirangkai ternyata filamen tidak mau menyala. Saya amati ternyata EM80 yang ada bocor (retak) sehingga udara masuk kedalam tabung, padahal bentuknya cukup bagus untuk indikator. Giliran UM4. Saya cari informasi tentang lampu ini di internet ternyata masih bisa diperoleh walaupun posisi tabung ini harus dioperasikan horisontal agar bisa dilihat dari depan. Hasilnya cukup bagus kan?

MagicEye



ganti 807

Power Supply dan Voltage regulator

psu

Oscilator

Tuning Oscilator
Pekerjaan merangkai memakan waktu cukup lama dan dimulai dari oscilator. Oscilator seketika langsung beropeasi pada frekwensi kristal. Persoalan berikut adalah tegangan yang dibangkitkan 6AQ5 pada grid1 807 tidak mencukupi yang hanya sebesar -50V. Percobaan dilakukan dengan mengubah rasio L dan C pada tank coil oscilator. Mengubah nilai C menjadi kecil dan nilai L diperbesar membantu meningkatkan tegangan grid1 807 menjadi sekitar -120V. Tegangan -120V terlalu tinggi untuk kelas C sehingga perlu diturunkan dengan cara menurunkan tegangan screen pada 6AQ5. Tegangan diturunkan dengan membalik lampu regulator saja daripada memasang resistor. Selesai pada tegangan -90 s/d -100 Volt.

test osc

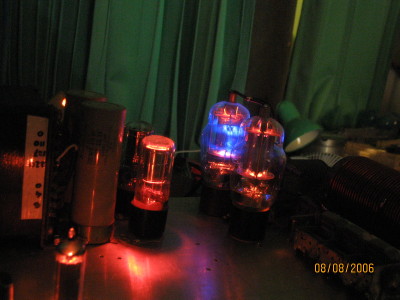

Tuning Final 2x807

tuning final

Keying dan Break in key
