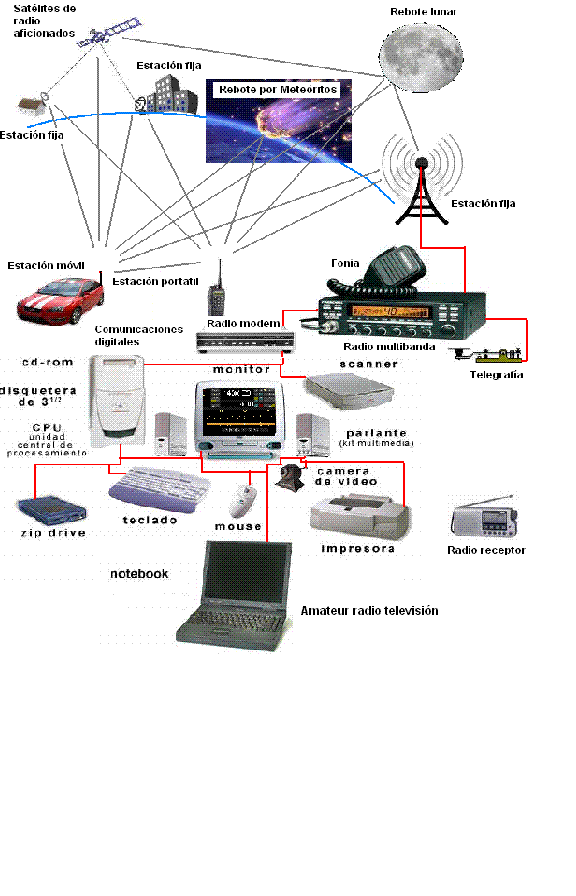

Los radio aficionados y radio aficionados por satélite





Un aficionado a la radio, es una persona interesada en la radiotecnía, con capacidad según su clasificación, para instalar y operar estaciones radioeléctricas del servicio de aficionados, con carácter exclusivamente personal y sin fines de lucro.
    Los usuarios interesados en obtener: la expedición, revalidación, modificación y reposición de un certificado de aptitud y permiso; registro y permiso para radioclubes; expedición de un permiso de distintivo de llamada especial; permiso limitado para aficionados extranjeros; y, permiso limitado del convenio recíproco México-Estados Unidos de América, deberán presentar los documentos requeridos, como sigue:

Para la zona metropolitana, en el Área General de Ingeniería y Tecnología de la Comisión Federal de Telecomunicaciones.

Para el área foránea, en el Centro S.C.T. ( SECRETARÍA DE COMUNICACIONES Y TRANSPORTES (COFETEL )) de su Entidad Federativa de los Estados Unidos Mexicanos.

Una de las maneras en que el radio-operador presta un buen servicio, ganando su consideración y respeto, consiste en prepararse para las comunicaciones de emergencia. El radio-operador puede prepararse para las emergencias de dos distintas maneras: procurarse un equipo que pueda funcionar con una fuente de alimentación o una planta eléctrica para emergencias, y una buena antena; se recomienda que dichos elementos sean fáciles de transportar a la escena del desastre. Los equipos móviles resultan muy útiles en la mayoría de las condiciones de emergencia. Tales equipos, cualquiera sea su grado de perfección, sirven sin embargo de poco si no los utiliza en el momento propicio y en la forma adecuada: de modo que otra manera de prepararse para las emergencias, consiste en aprender a operar eficazmente, y procurar manejar en las mejores condiciones los elementos de emergencia. Por lo tanto, los radio-operadores deben estar convencidos de saber operar eficazmente una estación en el momento crítico, y como proceder, adaptarse a la transmisión rápida, exacta y abreviada que entonces se necesita, y conocer los procedimientos adecuados. Hay sólo una manera de ganar experiencia en este tipo de tráfico: practicando, durante una emergencia no hay tiempo para prácticas; debe realizarlas antes tan a menudo como sea posible y con regularidad.


Operación

Pere Texidó, EA3DDK

¿Somos personas especiales los radioaficionados?, algunos pensamos que sí, porqué vemos la radioafición como una especie de filosofía vital, una forma de entender el mundo y encarar con optimismo las dificultades diarias. También es cierto que hay quien nos considera peculiares en el sentido de ser especialmente molestos. Pero a estas personas, pocas por suerte, les molesta casi todo.

Paul M. Segal, W9EEA, también pensaba que los radioaficionados eran, o deberían ser, el summum de las mejores cualidades humanas. Con esta idea creó en 1928 el Código del Radioaficionado que lleva su nombre, que originalmente decía así:

El radioaficionado es un caballero..., nunca a sabiendas, utiliza el éter para su propia diversión en forma tal que moleste a los demás. Coopera por el bien público con las autoridades constituidas.

El radioaficionado es leal..., debe el poder desarrollar su afición a las entidades que lo agrupan y les ofrece su lealtad incondicional.

El radioaficionado es progresista..., procura mantener su estación y equipo de acuerdo con los progresos de la ciencia, manipulándolos con regularidad y eficiencia.

El radioaficionado es cordial..., amable y paciente cuando es necesario, presta siempre su consejo y ayuda al principiante y cuida de no molestar a ningún oyente de radiodifusión.

El radioaficionado es disciplinado..., la radio es su pasatiempo y no permite que ella le distraiga de sus ocupaciones y deberes contraidos, ya sea en su hogar, en el trabajo, en el estudio, o en la comunicación.

El radioaficionado es patriota..., sus conocimientos y su estación están siempre listos para servir a su Patria y a la comunidad que lo rodea.

La IARU, en la reunión de Orlando (EEUU), en septiembre de 1989, propuso y adoptó una versión más moderna pues, por suerte, en radioafición no sólo hay caballeros sino que las damas también ocupan un lugar destacado, compartiendo la afición por la técnica y las radiocomunicaciones. De esta manera, en el primer parágrafo se sustituyó la expresión « un caballero » por la de « considerado ». El segundo párrafo siguió igual suerte para conseguir una adaptación más acorde con la situación actual, así el radioaficionado amplió la supuesta lealtad hacia sus compañeros, a los radioclubes locales y asociaciones nacionales, miembros de la IARU, por su presunta representatividad ante la Administración y los organismos internacionales.

Lamentablemente, y a pesar de todas las modificaciones, el Código de Segal se ha convertido en algo bastante utópico, debido al relajamiento de las buenas costumbres por parte de algunos radioaficionados, que pierden el interés por avanzar al ritmo de las modernas tecnologías, mientras que otras veces el desconocimiento generalizado de nuestra afición, por no hablar de su historia, queda en evidencia tanto entre principiantes como entre indicativos históricos.

Un código no escrito pero muy respetado por la comunidad internacional es el que personalmente he bautizado como el de « las tres negaciones ». Los más de dos millones de radioaficionados dispersos por todo el mundo constituyen una variadísima muestra de culturas, religiones y políticas que, sin embargo, conviven en perfecta armonía, gracias a la tolerancia y el respeto mutuo. Esta envidiable paz es posible gracias a la buena correspondencia que evita en todo momento los temas cuyo contenido sea susceptible de herir la sensibilidad de nuestros interlocutores o escuchas. Siguiendo estos sencillos preceptos, debemos abstenernos siempre de hablar de política, religión y/o sexo. No es que quitemos importancia a estos tres asuntos, que son el motor que mueve el mundo, simplemente somos conscientes que la radioafición no es el foro adecuado para tratarlos y, al mismo tiempo, demostramos que la convivencia pacífica, e incluso la amistad más entrañable, es posible entre personas con convicciones muy distintas, basándonos en algo tan simple como la cortesía.

La gran variedad de actividades que pueden realizarse dentro de la radio, limitada por unos márgenes de banda estrechos, obligan a proveernos de una serie de normas que podrían compararse a los antiguos (que no obsoletos) manuales de educación y civismo. Así pues, todo radioaficionado que use un repetidor de V-UHF debe procurar respetar estas 11 reglas:

1. Brevedad... evitando largos monólogos que aburren y colapsan el repetidor.

2. CQ... no usarlo nunca, salvo que se dirija a alguien o lugar muy concreto.

3. Pausa... dejando espacios de silencio para facilitar la entrada de otras estaciones lejanas o más débiles.

4. Indicativo... Decirlo siempre, y no contestar ni mantener ningún tipo de conversación con quien no lo diga.

5. Interferencias... no hacerles caso ni comentarlas. Si es preciso dejar el reemisor en absoluto silencio.

6. Sobrepasar... una conversación en curso, es de muy mala educación. Hay que esperar que termine de hablar el corresponsal.

7. Potencia... por costumbre, la mínima necesaria.

8. Lenguaje... el código Q es innecesario en fonía. El argot es impropio. Las palabras soeces no tiene cabida.

9. Preferencia... la tiene todas las estaciones móviles, por la inestabilidad y dificultad de su situación.

10. Códigos... si no se conoce el significado real y exacto de la abreviatura, es mejor no usarla para no inducir a confusiones.

11. Solidaridad... el artículo 30 del Reglamento de Estaciones de Aficionado, obliga que el acceso a la red de repetidores sea libre para todas las estaciones con licencia A y B, pero no dice nada en cuanto a su mantenimiento y gastos, por este motivo depende de la conciencia de cada cual y de su grado de solidaridad el colaborar en estas tareas. Las asociaciones propietarias de los reemisores deberían facilitar esta solidaridad. No es tan difícil hallar soluciones...

Todos los radioaficionados saben que cada banda tiene sus propias particularidades, que la hacen distinta a las demás. Estas diferencias son más acusadas entre las ondas métricas y decamétricas cuando se observan globalmente; por esta razón también se han desarrollado unas pautas de conducta cuya observancia permite disfrutar de la HF sin demasiados problemas. Así, cuando decidimos trabajar cualquiera de las bandas de HF, hemos de tener en cuenta estas normas operativas para practicar la fonía:

1. Escuchar antes de emitir. Puede ser que esté transmitiendo una estación que no escuchamos. Preguntar siempre si la frecuencia está en uso.

2. VOX y PTT. Si utilizamos el VOX, evitemos los largos « aaahhh ». No pulsar el PTT sin estar seguros que nos toca hablar. No hacer largos monólogos.

3. Repetir el indicativo. Así lo obliga el Reglamento. Además, alguien puede estar interesado en conseguir nuestro contacto. Usar siempre el código ICAO para deletrearlo.

4. No chillar, ni variar el volumen de la voz. Mantener la ganancia del micrófono al nivel más bajo posible.

5. Tomar notas y apuntar los contactos.

6. Evitar palabras malsonantes. No tratar de temas conflictivos. Sed respetuosos y tolerantes con los demás.

7. Usar la mínima potencia aconsejable. Es mejor una buena antena que un amplificador lineal de potencia.

8. Respetar los márgenes destinados a concursos y evitar molestias a otros radioaficionados.

9. No interferir las redes (nets). Sed pacientes y esperad vuestro turno.

10. QSL. Son importantes para muchos radioaficionados. Si os comprometéis, enviadla sin tardanza.

11. No pedir dinero por enviar vuestras QSL o diploma. ¡ La radioafición no es un negocio !

Bien mirado, no es difícil cumplir estas sencillas normas. Tampoco son obligatorias, pero su observancia es de sentido común y nos beneficia a todos. Lamentablemente, siempre encontraremos aquel o aquellos radioaficionados, que se han hecho tristemente famosos por sus continuas controversias, que generan comentarios agresivos de carácter político, xenófobo, sexista, etc., absolutamente fuera de lugar, y que no tienen ninguna vergüenza en proclamarlo públicamente, mostrando su decrepitud moral a través de las ondas y haciendo un mal uso de los repetidores, de los cuales se apropian indebidamente. Acostumbran a ser personas dotadas de una cierta palabrería hueca, pero incapaces de comprender el espíritu de la radioafición. Quien sienta la necesidad de exponer ideas de dudoso gusto, debe buscar otras plazas más acordes con su estilo, que seguro las hay, dejando las bandas de radioaficionado para lo que fueron pensadas: para desarrollar la ciencia y la técnica.

Artículo publicado en CQ Radio Amateur, núm. 210, Junio 2001.

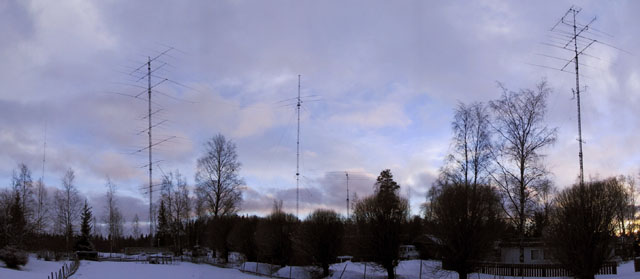

OH6YF y OH6Y Stations







Si deseas que tu Página Personal de RADIO AFICION aparezca en el listado, enviamos la dirección o URL

Aquí encuentras información de: Antenas para radio aficionados, satélites,keplerianos actualizados, ligas a otros sitios,organizaciones, software libre (CW,RTTY,PACKET,AMTOR,PACTOR,SSTV,predicciones de propagación.),Equipos,antenas,accesorios, álbum de fotos, electrónica, biografía, encuestas, etc.

La radio experimentación. Requiere: Tiempo, esfuerzo, dinero y ganas de superación en todas sus fases. No es comprar un equipito de Banda ciudadana y trasmitir en sus pocos canales, Es algo mas, más que tener una licencia de Clase I y sus permisos especiales, para experimentar en todas las frecuencias del segmento autorizado y en sus diversas modalidades y utilizando toda la tecnología moderna que esté a tu alcance. Es algo más que comunicarte vía Satélite con los cosmonautas ya sea en fonía o por cualquier otro modo digital.

Directorio de  temas





FEDERACION MEXICANA DE RADIOEXPERIMENTADORES A.C.

RADIO

Sistema de comunicación mediante ondas electromagnéticas que se propagan por el espacio. Debido a sus características variables, se utilizan ondas radiofónicas de diferente longitud para distintos fines; por lo general se identifican mediante su frecuencia. Las ondas más cortas poseen una frecuencia (número de ciclos por segundo) más alta; las ondas más largas tienen una frecuencia más baja (menos ciclos por segundo).

Comunicación: proceso de transmisión y recepción de ideas, información y mensajes. En los últimos 150 años, y en especial en las dos últimas décadas, la reducción de los tiempos de transmisión de la información a distancia y de acceso a la información ha supuesto uno de los retos esenciales de nuestra sociedad.

1.- PIONERO DE LA RADIO

El nombre del pionero alemán de la radio Heinrich Hertz ha servido para bautizar al ciclo por segundo (hercio, Hz). Un kilohercio (kHz) es 1.000 ciclos por segundo, 1 megahercio (MHz) es 1 millón de ciclos por segundo y 1 gigahercio (GHz) 1.000 millones de ciclos por segundo. Las ondas de radio van desde algunos kilohercios a varios gigahercios. Las ondas de luz visible son mucho más cortas. En el vacío, toda radiación electromagnética se desplaza en forma de ondas a una velocidad uniforme de casi 300.000 kilómetros por segundo. Las ondas de radio se utilizan no sólo en la radiodifusión, sino también en la telegrafía inalámbrica, la transmisión por teléfono, la televisión, el radar, los sistemas de navegación y la comunicación espacial. En la atmósfera, las características físicas del aire ocasionan pequeñas variaciones en el movimiento ondulatorio, que originan errores en los sistemas de comunicación radiofónica como el radar. Además, las tormentas o las perturbaciones eléctricas provocan fenómenos anormales en la propagación de las ondas de radio. Las ondas electromagnéticas dentro de una atmósfera uniforme se desplazan en línea recta, y como la superficie terrestre es prácticamente esférica, la comunicación radiofónica a larga distancia es posible gracias a la reflexión de las ondas de radio en la ionosfera. Las ondas radiofónicas de longitud de onda inferior a unos 10 m, que reciben los nombres de frecuencias muy alta, ultraalta y superalta (VHF, UHF y SHF), no se reflejan en la ionosfera; así, en la práctica, estas ondas muy cortas sólo se captan a distancia visual. Las longitudes de onda inferiores a unos pocos centímetros son absorbidas por las gotas de agua o por las nubes; las inferiores a 1,5 cm pueden quedar absorbidas por el vapor de agua existente en la atmósfera limpia. Los sistemas normales de radiocomunicación constan de dos componentes básicos, el transmisor y el receptor. El primero genera oscilaciones eléctricas con una frecuencia de radio denominada frecuencia portadora. Se puede amplificar la amplitud o la propia frecuencia para variar la onda portadora. Una señal modulada en amplitud se compone de la frecuencia portadora y dos bandas laterales producto de la modulación. La frecuencia modulada (FM) produce más de un par de bandas laterales para cada frecuencia de modulación, gracias a lo cual son posibles las complejas variaciones que se emiten en forma de voz o cualquier otro sonido en la radiodifusión, y en las alteraciones de luz y oscuridad en las emisiones televisivas.



2.TRANSMISOR

Los componentes fundamentales de un transmisor de radio son un generador de oscilaciones (oscilador) para convertir la corriente eléctrica común en oscilaciones de una determinada frecuencia de radio; los amplificadores para aumentar la intensidad de dichas oscilaciones conservando la frecuencia establecida y un transductor para convertir la información a transmitir en un voltaje eléctrico variable y proporcional a cada valor instantáneo de la intensidad. En el caso de la transmisión de sonido, el transductor es un micrófono; para transmitir imágenes se utiliza como transductor un dispositivo fotoeléctrico. Otros componentes importantes de un transmisor de radio son el modulador, que aprovecha los voltajes proporcionales para controlar las variaciones en la intensidad de oscilación o la frecuencia instantánea de la portadora, y la antena, que radia una onda portadora igualmente modulada. Cada antena presenta ciertas propiedades direccionales, es decir, radia más energía en unas direcciones que en otras, pero la antena siempre se puede modificar de forma que los patrones de radiación varíen desde un rayo relativamente estrecho hasta una distribución homogénea en todas las direcciones; este último tipo de radiación se usa en la radiodifusión. El método concreto utilizado para diseñar y disponer los diversos componentes depende del efecto buscado. Los requisitos principales de la radio de un avión comercial o militar, por ejemplo, son que tenga un peso reducido y que resulte inteligible; el coste es un aspecto secundario y la fidelidad de reproducción carece totalmente de importancia. En una emisora comercial de radio, sin embargo, el tamaño y el peso entrañan poca importancia, el coste debe tenerse en cuenta y la fidelidad resulta fundamental, sobre todo en el caso de emisoras FM; el control estricto de la frecuencia constituye una necesidad crítica. En Estados Unidos, por ejemplo, una emisora comercial típica de 1.000 kHz posee un ancho de banda de 10 kHz, pero este ancho sólo se puede utilizar para modulación; la frecuencia de la portadora propiamente dicha se tiene que mantener exactamente en los 1.000 kHz, ya que una desviación de una centésima del 1% originaría grandes interferencias con emisoras de la misma frecuencia, aunque se hallen distantes.

2.1.Osciladores

En una emisora comercial normal, la frecuencia de la portadora se genera mediante un oscilador de cristal de cuarzo rigurosamente controlado. El método básico para controlar frecuencias en la mayoría de las emisoras de radio es mediante circuitos de absorción, o circuitos resonantes, que poseen valores específicos de inductancia y capacitancia (véase Unidades eléctricas; Resonancia) y que, por tanto, favorecen la producción de corrientes alternas de una determinada frecuencia e impiden la circulación de corrientes de frecuencias distintas. De todas formas, cuando la frecuencia debe ser enormemente estable se utiliza un cristal de cuarzo con una frecuencia natural concreta de oscilación eléctrica para estabilizar las oscilaciones. En realidad, éstas se generan a baja potencia en una válvula electrónica y se amplifican en amplificadores de potencia que actúan como retardadores para evitar la interacción del oscilador con otros componentes del transmisor, ya que tal interacción alteraría la frecuencia. El cristal tiene la forma exacta para las dimensiones necesarias a fin de proporcionar la frecuencia deseada, que luego se puede modificar ligeramente agregando un condensador al circuito para conseguir la frecuencia exacta. En un circuito eléctrico bien diseñado, dicho oscilador no varía en más de una centésima del 1% en la frecuencia. Si se monta el cristal al vacío a temperatura constante y se estabilizan los voltajes, se puede conseguir una estabilidad en la frecuencia próxima a una millonésima del 1%. Los osciladores de cristal resultan de máxima utilidad en las gamas denominadas de frecuencia muy baja, baja y media (VLF, LF y MF). Cuando han de generarse frecuencias superiores a los 10 MHz, el oscilador maestro se diseña para que genere una frecuencia intermedia, que luego se va duplicando cuantas veces sea necesario mediante circuitos electrónicos especiales. Si no se precisa un control estricto de la frecuencia, se pueden utilizar circuitos resonantes con válvulas normales a fin de producir oscilaciones de hasta 1.000 MHz, y se emplean los klistrones reflex para generar las frecuencias superiores a los 30.000 MHz. Los klistrones se sustituyen por magnetrones cuando hay que generar cantidades de mayor potencia.

2.2.Modulación

La modulación de la portadora para que pueda transportar impulsos se puede efectuar a nivel bajo o alto. En el primer caso, la señal de frecuencia audio del micrófono, con una amplificación pequeña o nula, sirve para modular la salida del oscilador y la frecuencia modulada de la portadora se amplifica antes de conducirla a la antena; en el segundo caso, las oscilaciones de radiofrecuencia y la señal de frecuencia audio se amplifican de forma independiente y la modulación se efectúa justo antes de transmitir las oscilaciones a la antena. La señal se puede superponer a la portadora mediante modulación de frecuencia (FM) o de amplitud (AM). La forma más sencilla de modulación es la codificación, interrumpiendo la onda portadora a intervalos concretos mediante una clave o conmutador para formar los puntos y las rayas de la radiotelegrafía de onda continua. La onda portadora también se puede modular variando la amplitud de la onda según las variaciones de la frecuencia e intensidad de una señal sonora, tal como una nota musical. Esta forma de modulación, AM, se utiliza en muchos servicios de radiotelefonía, incluidas las emisiones normales de radio. La AM también se emplea en la telefonía por onda portadora, en la que la portadora modulada se transmite por cable, y en la transmisión de imágenes estáticas a través de cable o radio. En la FM, la frecuencia de la onda portadora se varía dentro de un rango establecido a un ritmo equivalente a la frecuencia de una señal sonora. Esta forma de modulación, desarrollada en la década de 1930, presenta la ventaja de generar señales relativamente limpias de ruidos e interferencias procedentes de fuentes tales como los sistemas de encendido de los automóviles o las tormentas, que afectan en gran medida a las señales AM. Por tanto, la radiodifusión FM se efectúa en bandas de alta frecuencia (88 a 108 MHz), aptas para señales grandes pero con alcance de recepción limitado. Las ondas portadoras también se pueden modular variando la fase de la portadora según la amplitud de la señal. La modulación en fase, sin embargo, ha quedado reducida a equipos especializados. El desarrollo de la técnica de transmisión de ondas continuas en pequeños impulsos de enorme potencia, como en el caso del radar, planteó la posibilidad de otra forma nueva de modulación, la modulación de impulsos en tiempo, en la que el espacio entre los impulsos se modifica de acuerdo con la señal. La información transportada por una onda modulada se devuelve a su forma original mediante el proceso inverso, denominado demodulación o detección. Las emisiones de ondas de radio a frecuencias bajas y medias van moduladas en amplitud. Para frecuencias más altas se utilizan tanto la AM como la FM; en la televisión comercial de nuestros días, por ejemplo, el sonido va por FM, mientras que las imágenes se transportan por AM. En el rango de las frecuencias superaltas (por encima del rango de las ultraaltas), en el que se pueden utilizar anchos de banda mayores, la imagen también se transmite por FM. En la actualidad, tanto el sonido como las imágenes se pueden enviar de forma digital a dichas frecuencias.

2.3.Antenas

La antena del transmisor no necesita estar unida al propio transmisor. La radiodifusión comercial a frecuencias medias exige normalmente una antena muy grande, cuya ubicación óptima es de forma aislada, lejos de cualquier población, mientras que el estudio de radio suele hallarse en medio de la ciudad. La FM, la televisión y demás emisiones con frecuencias muy elevadas exigen antenas muy altas si se pretende conseguir un cierto alcance y no resulta aconsejable colocarlas cerca del estudio de emisión. En todos estos casos las señales se transmiten a través de cables. Las líneas telefónicas normales suelen valer para la mayoría de las emisiones comerciales de radio; si se precisa obtener alta fidelidad o frecuencias muy altas, se utilizan cables coaxiales.

3.RECEPTOR

Los componentes fundamentales de un receptor de radio son: 1) una antena para recibir las ondas electromagnéticas y convertirlas en oscilaciones eléctricas; 2) amplificadores para aumentar la intensidad de dichas oscilaciones; 3) equipos para la demodulación; 4) un altavoz para convertir los impulsos en ondas sonoras perceptibles por el oído humano (y en televisión, un tubo de imágenes para convertir la señal en ondas luminosas visibles), y 5) en la mayoría de los receptores, unos osciladores para generar ondas de radiofrecuencia que puedan mezclarse con las ondas recibidas. La señal que llega de la antena, compuesta por una oscilación de la portadora de radiofrecuencia, modulada por una señal de frecuencia audio o vídeo que contiene los impulsos, suele ser muy débil. La sensibilidad de algunos receptores de radio modernos es tan grande que con que la señal de la antena sea capaz de producir una corriente alterna de unos pocos cientos de electrones, la señal se puede detectar y amplificar hasta producir un sonido inteligible por el altavoz. La mayoría de los receptores pueden funcionar aceptablemente con una entrada de algunas millonésimas de voltio. Sin embargo, el aspecto básico en el diseño del receptor es que las señales muy débiles no se convierten en válidas simplemente amplificando, de forma indiscriminada, tanto la señal deseada como los ruidos laterales (véase Ruido más adelante). Así, el cometido principal del diseñador consiste en garantizar la recepción prioritaria de la señal deseada. Muchos receptores modernos de radio son de tipo superheterodino, en el que un oscilador genera una onda de radiofrecuencia que se mezcla con la onda entrante, produciendo así una onda de frecuencia menor; esta última se denomina frecuencia media. Para sintonizar el receptor a las distintas frecuencias se modifica la frecuencia de las oscilaciones, pero la media siempre permanece fija (en 455 kHz para la mayoría de los receptores de AM y en 10,7 MHz para los de FM). El oscilador se sintoniza modificando la capacidad del condensador en su circuito oscilador; el circuito de la antena se sintoniza de forma similar mediante un condensador. En todos los receptores hay una o más etapas de amplificación de frecuencia media; además, puede haber una o más etapas de amplificación de radiofrecuencia. En la etapa de frecuencia media se suelen incluir circuitos auxiliares, como el control automático de volumen, que funciona rectificando parte de la salida de un circuito de amplificación y alimentando con ella al elemento de control del mismo circuito o de otro anterior (véase Rectificación). El detector, denominado a menudo segundo detector (el primero es el mezclador), suele ser un simple diodo que actúa de rectificador y produce una señal de frecuencia audio. Las ondas FM se demodulan o detectan mediante circuitos que reciben el nombre de discriminadores o radiodetectores; transforman las variaciones de la frecuencia en diferentes amplitudes de la señal.

3.1.Amplificadores

Los amplificadores de radiofrecuencia y de frecuencia media son amplificadores de voltaje, que aumentan el voltaje de la señal. Los receptores de radio pueden tener una o más etapas de amplificación de voltaje de frecuencia audio. Además, la última etapa antes del altavoz tiene que ser de amplificación de potencia. Un receptor de alta fidelidad contiene los circuitos de sintonía y de amplificación de cualquier radio. Como alternativa, una radio de alta fidelidad puede tener un amplificador y un sintonizador independientes. Las características principales de un buen receptor de radio son una sensibilidad, una selectividad y una fidelidad muy elevadas y un nivel de ruido bajo. La sensibilidad se consigue en primera instancia mediante muchas etapas de amplificación y factores altos de amplificación, pero la amplificación elevada carece de sentido si no se pueden conseguir una fidelidad aceptable y un nivel de ruido bajo. Los receptores más sensibles tienen una etapa de amplificación de radiofrecuencia sintonizada. La selectividad es la capacidad del receptor de captar señales de una emisora y rechazar otras de emisoras diferentes que limitan con frecuencias muy próximas. La selectividad extrema tampoco resulta aconsejable, ya que se precisa un ancho de banda de muchos kilohercios para recibir los componentes de alta frecuencia de las señales de frecuencia audio. Un buen receptor sintonizado a una emisora presenta una respuesta cero a otra emisora que se diferencia en 20 kHz. La selectividad depende sobre todo de los circuitos en la etapa de la frecuencia intermedia.

3.2.Sistemas de alta fidelidad

Fidelidad es la uniformidad de respuesta del receptor a diferentes señales de frecuencia audio moduladas en la portadora. La altísima fidelidad, que se traduce en una respuesta plana (idéntica amplificación de todas las frecuencias audio) a través de todo el rango audible desde los 20 Hz hasta los 20 kHz, resulta extremadamente difícil de conseguir. Un sistema de alta fidelidad es tan potente como su componente más débil, y entre éstos no sólo se incluyen todos los circuitos del receptor, sino también el altavoz, las propiedades acústicas del lugar donde se encuentra el altavoz y el transmisor a que está sintonizado el receptor (véase Acústica). La mayoría de las emisoras AM no reproducen con fidelidad los sonidos por debajo de 100 Hz o por encima de 5 kHz; las emisoras FM suelen tener una gama de frecuencias entre 50 Hz y 15 kilohercios.

3.3.Distorsión

En las transmisiones de radio a menudo se introduce una forma de distorsión de amplitud al aumentar la intensidad relativa de las frecuencias más altas de audio. En el receptor aparece un factor equivalente de atenuación de alta frecuencia. El efecto conjunto de estas dos formas de distorsión es una reducción del ruido de fondo o estático en el receptor. Muchos receptores van equipados con controles de tono ajustables por el usuario, de forma que la amplificación de las frecuencias altas y bajas se pueda adaptar a gusto del oyente. Otra fuente de distorsión es la modulación transversal, la transferencia de señales de un circuito a otro por culpa de un apantallamiento defectuoso. La distorsión armónica ocasionada por la transferencia no lineal de señales a través de las etapas de amplificación puede reducirse notablemente utilizando circuitería de realimentación negativa, que anula gran parte de la distorsión generada en las etapas de amplificación.

3.4.Ruido

El ruido constituye un problema grave en todos los receptores de radio. Hay diferentes tipos de ruido, como el zumbido, un tono constante de baja frecuencia (unas dos octavas por debajo del do), producido generalmente por la frecuencia de la fuente de alimentación de corriente alterna (por lo común 60 Hz) que se superpone a la señal debido a un filtrado o un apantallamiento defectuoso; el siseo, un tono constante de alta frecuencia, y el silbido, un tono limpio de alta frecuencia producido por una oscilación involuntaria de frecuencia audio, o por un golpeteo. Estos ruidos se pueden eliminar mediante un diseño y una construcción adecuados. Sin embargo, ciertos tipos de ruidos no se pueden eliminar. El más importante en los equipos normales de AM de baja y media frecuencias es el ruido parásito, originado por perturbaciones eléctricas en la atmósfera. El ruido parásito puede proceder del funcionamiento de un equipo eléctrico cercano (como los motores de automóviles o aviones), pero en la mayoría de los casos proviene de los rayos y relámpagos de las tormentas. Las ondas de radio producidas por estas perturbaciones atmosféricas pueden viajar miles de kilómetros sin sufrir apenas atenuación, y, dado que en un radio de algunos miles de kilómetros respecto del receptor de radio siempre hay alguna tormenta, casi siempre aparecen ruidos parásitos. Los ruidos parásitos afectan a los receptores FM en menor medida, ya que la amplitud de las ondas intermedias está limitada mediante circuitos especiales antes de la discriminación, lo que elimina los efectos de los ruidos parásitos. Otra fuente primaria de ruido es la agitación térmica de los electrones. En un elemento conductor a temperatura superior al cero absoluto, los electrones se mueven de forma aleatoria. Dado que cualquier movimiento electrónico constituye una corriente eléctrica, la agitación térmica origina ruido al amplificarlo en exceso. Este tipo de ruido se puede evitar si la señal recibida desde la antena es notablemente más potente que la corriente causada por la agitación térmica; en cualquier caso, se puede reducir al mínimo mediante un diseño adecuado. Un receptor teóricamente perfecto a temperatura ordinaria es capaz de recibir la voz de forma inteligible siempre que la potencia de la señal alcance los 4 × 10-18 W; sin embargo, en los receptores normales se precisa una potencia de señal bastante mayor.

3.5.Fuente de alimentación

La radio no tiene componentes móviles excepto el altavoz, que vibra algunas milésimas de centímetro, por lo que la única potencia que requiere su funcionamiento es la corriente eléctrica para hacer circular los electrones por los diferentes circuitos. Cuando aparecieron las primeras radios en la década de 1920, la mayoría iban accionadas por pilas. Aunque se siguen utilizando de forma generalizada en los aparatos portátiles, la fuente de alimentación conectada a la red presenta ciertas ventajas, ya que permite al diseñador una mayor libertad a la hora de seleccionar los componentes de los circuitos. Si la fuente de alimentación de corriente alterna (CA) es de 120 V, ésta se puede alimentar directamente del arrollamiento primario del transformador, obteniéndose en el secundario el voltaje deseado. Esta corriente secundaria debe rectificarse y filtrarse antes de poder ser utilizada, ya que los transistores requieren corriente continua (CC) para su funcionamiento. Las válvulas utilizan CC como corriente anódica; los filamentos se calientan tanto con CC como con CA, pero en este último caso puede originarse algún zumbido. Las radios de transistores no necesitan una CC tan alta como las válvulas de antes, pero sigue siendo imprescindible el uso de fuentes de alimentación para convertir la corriente continua (CC) de la red comercial en corriente alterna (CA) y para aumentarla o reducirla al valor deseado mediante transformadores. Los aparatos de los aviones o de los automóviles que funcionan con voltajes entre 12 y 14 voltios CC suelen incluir circuitos para convertir el voltaje CC disponible a CA; tras elevarlo o reducirlo hasta el valor deseado, se vuelve a convertir a CC mediante un rectificado. Los aparatos que funcionan con voltajes entre 6 y 24 voltios CC siempre disponen de un elemento para aumentar el voltaje. La llegada de los transistores, los circuitos integrados y demás dispositivos electrónicos de estado sólido, mucho más reducidos y que consumen muy poca potencia, ha suprimido casi totalmente el uso de las válvulas en los equipos de radio, televisión y otras formas de comunicación.

4.HISTORIA

Aun cuando fueron necesarios muchos descubrimientos en el campo de la electricidad hasta llegar a la radio, su nacimiento data en realidad de 1873, año en el que el físico británico James Clerk Maxwell publicó su teoría sobre las ondas electromagnéticas (véase Radiación electromagnética: Teoría). 4.1.Finales del siglo XIX La teoría de Maxwell se refería sobre todo a las ondas de luz; quince años más tarde, el físico alemán Heinrich Hertz logró generar eléctricamente tales ondas. Suministró una carga eléctrica a un condensador y a continuación le hizo un cortocircuito mediante un arco eléctrico. En la descarga eléctrica resultante, la corriente saltó desde el punto neutro, creando una carga de signo contrario en el condensador, y después continuó saltando de un polo al otro, creando una descarga eléctrica oscilante en forma de chispa. El arco eléctrico radiaba parte de la energía de la chispa en forma de ondas electromagnéticas. Hertz consiguió medir algunas de las propiedades de estas ondas "hercianas", incluyendo su longitud y velocidad. La idea de utilizar ondas electromagnéticas para la transmisión de mensajes de un punto a otro no era nueva; el heliógrafo, por ejemplo, transmitía mensajes por medio de un haz de rayos luminosos que se podía modular con un obturador para producir señales en forma de los puntos y las rayas del código Morse (véase Samuel F. B. Morse). A tal fin la radio presenta muchas ventajas sobre la luz, aunque no resultasen evidentes a primera vista. Las ondas de radio, por ejemplo, pueden cubrir distancias enormes, a diferencia de las microondas (usadas por Hertz). Las ondas de radio pueden sufrir grandes atenuaciones y seguir siendo perceptibles, amplificables y detectadas; pero los buenos amplificadores no se hicieron una realidad hasta la aparición de las válvulas electrónicas. Por grandes que fueran los avances de la radiotelegrafía (por ejemplo, en 1901 Marconi desarrolló la comunicación transatlántica), la radiotelefonía nunca habría llegado a ser útil sin los avances de la electrónica. Desde el punto de vista histórico, los desarrollos en el mundo de la radio y en el de la electrónica han ocurrido de forma simultánea. Para detectar la presencia de la radiación electromagnética, Hertz utilizó un aro parecido a las antenas circulares. En aquella época, el inventor David Edward Hughes había descubierto que un contacto entre una punta metálica y un trozo de carbón no conducía la corriente, pero si hacía circular ondas electromagnéticas por el punto de contacto, éste se hacía conductor. En 1879 Hughes demostró la recepción de señales de radio procedentes de un emisor de chispas alejado un centenar de metros. En dichos experimentos hizo circular una corriente de una célula voltaica a través de una válvula rellena de limaduras de cinc y plata, que se aglomeraban al ser bombardeadas con ondas de radio. Este principio lo utilizó el físico británico Oliver Joseph Lodge en un dispositivo llamado cohesor para detectar la presencia de ondas de radio. El cohesor, una vez hecho conductor, se podía volver a hacer aislante golpeándolo y haciendo que se separasen las partículas. Aunque era mucho más sensible que la bocina en ausencia de amplificador, el cohesor sólo daba una única respuesta a las ondas de radio de suficiente potencia de diversas intensidades, por lo que servía para la telegrafía, pero no para la telefonía. El ingeniero electrotécnico e inventor italiano Guglielmo Marconi está considerado universalmente el inventor de la radio. A partir de 1895 fue desarrollando y perfeccionando el cohesor y lo conectó a una forma primitiva de antena, con el extremo conectado a tierra. Además mejoró los osciladores de chispa conectados a antenas rudimentarias. El transmisor se modulaba mediante una clave ordinaria de telégrafo. El cohesor del receptor accionaba un instrumento telegráfico que funcionaba básicamente como amplificador. En 1896 consiguió transmitir señales desde una distancia de 1,6 km, y registró su primera patente inglesa. En 1897 transmitió señales desde la costa hasta un barco a 29 km en alta mar. Dos años más tarde logró establecer una comunicación comercial entre Inglaterra y Francia capaz de funcionar con independencia del estado del tiempo; a principios de 1901 consiguió enviar señales a más de 322 km de distancia, y a finales de ese mismo año transmitió una carta entera de un lado a otro del océano Atlántico. En 1902 ya se enviaban de forma regular mensajes transatlánticos y en 1905 muchos barcos llevaban equipos de radio para comunicarse con emisoras de costa. Como reconocimiento a sus trabajos en el campo de la telegrafía sin hilos, en 1909 Marconi compartió el Premio Nobel de Física con el físico alemán Karl Ferdinand Braun. A lo largo de todos estos años se introdujeron diferentes mejoras técnicas. Para la sintonía se utilizaron circuitos resonantes dotados de inductancia y capacitancia. Las antenas se fueron perfeccionando, descubriéndose y aprovechándose sus propiedades direccionales. Se utilizaron los transformadores para aumentar el voltaje enviado a la antena. Se desarrollaron otros detectores para complementar al cohesor y su rudimentario descohesor. Se construyó un detector magnético basado en la propiedad de las ondas magnéticas para desmagnetizar los hilos de acero, un bolómetro que medía el aumento de temperatura de un cable fino cuando lo atravesaban ondas de radio y la denominada válvula de Fleming, precursora de la válvula termoiónica o lámpara de vacío. 4.2.Siglo XX El desarrollo de la válvula electrónica se remonta al descubrimiento que hizo el inventor estadounidense Thomas Alva Edison al comprobar que entre un filamento de una lámpara incandescente y otro electrodo colocado en la misma lámpara fluye una corriente y que además sólo lo hace en un sentido. La válvula de Fleming apenas difería del tubo de Edison. Su desarrollo se debe al físico e ingeniero eléctrico inglés John Ambrose Fleming en 1904 y fue el primer diodo, o válvula de dos elementos, que se utilizó en la radio. El tubo actuaba de detector, rectificador y limitador. En 1906 se produjo un avance revolucionario, punto de partida de la electrónica, al incorporar el inventor estadounidense Lee de Forest un tercer elemento, la rejilla, entre el filamento y el cátodo de la válvula. El tubo de De Forest, que bautizó con el nombre de audión y que actualmente se conoce por triodo (válvula de tres elementos), en principio sólo se utilizó como detector, pero pronto se descubrieron sus propiedades como amplificador y oscilador; en 1915 el desarrollo de la telefonía sin hilos había alcanzado un grado de madurez suficiente como para comunicarse entre Virginia y Hawai (Estados Unidos) y entre Virginia y París (Francia). Las funciones rectificadoras de los cristales fueron descubiertas en 1912 por el ingeniero eléctrico e inventor estadounidense Greenleaf Whittier Pickard, al poner de manifiesto que los cristales se pueden utilizar como detectores. Este descubrimiento permitió el nacimiento de los receptores con detector de cristal, tan populares en la década de los años veinte. En 1912, el ingeniero eléctrico estadounidense Edwin Howard Armstrong descubrió el circuito reactivo, que permite realimentar una válvula con parte de su propia salida. Éste y otros descubrimientos de Armstrong constituyen la base de muchos circuitos de los equipos modernos de radio. En 1902, el ingeniero estadounidense Arthur Edwin Kennelly y el físico británico Oliver Heaviside (de forma independiente y casi simultánea) proclamaron la probable existencia de una capa de gas ionizado en la parte alta de la atmósfera que afectaría a la propagación de las ondas de radio. Esta capa, bautizada en principio como la capa de Heaviside o Kennelly-Heaviside, es una de las capas de la ionosfera. Aunque resulta transparente para las longitudes de onda más cortas, desvía o refleja las ondas de longitudes más largas. Gracias a esta reflexión, las ondas de radio se propagan mucho más allá del horizonte. La propagación de las ondas de radio en la ionosfera se ve seriamente afectada por la hora del día, la estación y la actividad solar. Leves variaciones en la naturaleza y altitud de la ionosfera, que tienen lugar con gran rapidez, pueden afectar la calidad de la recepción a gran distancia. La ionosfera es también la causa de un fenómeno por el cual se recibe una señal en un punto muy distante y no en otro más próximo. Este fenómeno se produce cuando el rayo en tierra ha sido absorbido por obstáculos terrestres y el rayo propagado a través de la ionosfera no se refleja con un ángulo lo suficientemente agudo como para ser recibido a distancias cortas respecto de la antena. 4.3.Radio de onda corta Aun cuando determinadas zonas de las diferentes bandas de radio, onda corta, onda larga, onda media, frecuencia muy alta y frecuencia ultraalta, están asignadas a muy diferentes propósitos, la expresión "radio de onda corta" se refiere generalmente a emisiones de radio en la gama de frecuencia altas (3 a 30 MHz) que cubren grandes distancias, sobre todo en el entorno de las comunicaciones internacionales. Sin embargo, la comunicación mediante microondas a través de un satélite de comunicaciones, proporciona señales de mayor fiabilidad y libres de error (véase Comunicaciones vía satélite). Por lo general se suele asociar a los radioaficionados con la onda corta, aunque tienen asignadas frecuencias en la banda de onda media, la de muy alta frecuencia y la de ultraalta, así como en la banda de onda corta. Algunas conllevan ciertas restricciones pensadas para que queden a disposición del mayor número posible de usuarios. Durante la rápida evolución de la radio tras la I Guerra Mundial, los radioaficionados lograron hazañas tan espectaculares como el primer contacto radiofónico (1921) transatlántico. También han prestado una ayuda voluntaria muy valiosa en caso de emergencias con interrupción de las comunicaciones normales. Ciertas organizaciones de radioaficionados han lanzado una serie de satélites aprovechando los lanzamientos normales de Estados Unidos, la antigua Unión Soviética y la Agencia Espacial Europea (ESA). Estos satélites se denominan normalmente Oscar (Orbiting Satellites Carrying Amateur Radio). El primero de ellos, Oscar 1, colocado en órbita en 1961, fue al mismo tiempo el primer satélite no gubernamental; el cuarto, en 1965, proporcionó la primera comunicación directa vía satélite entre Estados Unidos y la Unión Soviética. A principios de la década de 1980 había en todo el mundo más de 1,5 millones de licencias de radioaficionados, incluidos los de la radio de banda ciudadana. 4.4.La radio actual Los enormes avances en el campo de la tecnología de la comunicación radiofónica a partir de la II Guerra Mundial han hecho posible la exploración del espacio (véase Astronáutica), puesta de manifiesto especialmente en las misiones Apolo a la Luna (1969-1972). A bordo de los módulos de mando y lunar se hallaban complejos equipos de transmisión y recepción, parte del compacto sistema de comunicaciones de muy alta frecuencia. El sistema realizaba simultáneamente funciones de voz y de exploración, calculando la distancia entre los dos vehículos mediante la medición del tiempo transcurrido entre la emisión de tonos y la recepción del eco. Las señales de voz de los astronautas también se transmitían simultáneamente a todo el mundo mediante una red de comunicaciones. El sistema de radio celular es una versión en miniatura de las grandes redes radiofónicas.

BANDA CIUDADANA "CB"

CB, banda ciudadana, radio canales utilizados para comunicaciones bidireccionales de corto alcance, tanto profesionales como personales. La CB, banda ciudadana, o CB Radio como se la conoce popularmente, nació en Estados Unidos en 1947 con la concesión de licencias al público en general en la banda UHF (frecuencia ultraalta) de los 460-470 MHz. Se utilizó principalmente en automóviles, camiones, domicilios particulares, empresas y fábricas que no disponían de teléfono inalámbrico. A principios de los años 80 operaban en Estados Unidos más de 20 millones de equipos CB con 40 canales; esta tendencia se reprodujo pocos años más tarde en Europa y otras zonas del mundo. La moda de los CB comenzó a declinar a mediados de la década de los ochenta. Los transmisores CB más modernos utilizan un circuito de síntesis digital con dos cristales que generan las 80 frecuencias básicas de un sistema de 40 canales, con tecnología de chips de silicio en circuitos integrados. Los transmisores de banda ciudadana, que tienen su potencia de entrada limitada a 5 vatios y la de salida a 4 vatios, tienen un alcance máximo de unos 24 kilómetros. "CB, banda ciudadana

F.M.R.E.A.C.








Historia de la radio afición en México

-----------La radio afición debe su origen a una multitud de personalidades que han entregado su vida entera a la investigación y al desarrollo de los conocimientos necesarios para hacer de la radio una realidad. Entre estas personalidades se encuentran Faraday, Maxwell, Heinrich Hertz, al que se debe el nombre de las ondas hertzianas y Guillermo Marconi, quien a finales del siglo XIX (1887) consiguió realizar la primera transmisión-recepción a decenas de kilómetros utilizando ondas de radio. Marconi realizó el primer sistema práctico de recepción y transmisión de ondas hertzianas en el año 1896. En 1897 consigue transmitir señales de radio a una distancia de 15 km y en 1898 establece una comunicación bilateral sin hilos entre Dover (Inglaterra) y Wimerax (Francia), cubriendo una distancia de 130 km. En diciembre de 1901, Marconi situado en San Juan de Terranova recibe la letra S en código Morse, transmitida por Ambrose Fleming desde Poldhu (Inglaterra), alcanzando a partir de este momento la culminación de su gran labor. Estos hechos fueron los que animaron a científicos de diversas nacionalidades a experimentar, fabricando los primeros equipos. Este grupo de personas interesadas en la experimentación con ondas de radio es lo que se conoce actualmente como radioaficionados. La finalidad plenamente científica de aquellos pioneros de la radioafición, dio origen al intercambio entre los mismos de todo tipo de datos e informaciones de sus experiencias, consecuencia de lo cual fue el nacimiento de las primeras Asociaciones de Radioaficionados.

Bibliografía:

Handbook-The Radio Amateur¨s Manual de electrónica. Radio afición... Que Fácil!. La Radio afición - Nuevas Tecnologías. Revistas - RadioScan y Magazine. Revistas - CQ y QST. Manual del Radioaficionado Moderno. URE - La Radio en el Mundo. Radioaficionados de Hoy (Electrónica práctica actual) .

Autor: Pedro Pablo Acevedo M. HK4GEZ

Tema: Historia de la Radioafición en México




1931

El Ing. Francisco Castro Herrera obtiene la X-1-AX.

29 de agosto. Se expide la Ley de Vías Generales de Comunicación y Medios de Transporte.

17 de noviembre. Un grupo de Radioexperimentadores,ex-miembros de la LCMR y de la UREM, se reúnen y forman un Comité Organizador para una Conferencia Nacional de Radioaficionados con el fin de agrupar a todos los radioaficionados de la República Mexicana.

El Comité Organizador queda integrado por : Julio Prieto, Manuel Medina y Francisco Castro Herrera, quienes a la postre fueron fundadores de la LMRE.


FUNDACIÓN.

1932

10 de enero. En la Conferencia Nacional de Radioaficionados nace la:

LIGA MEXICANA DE RADIOEXPERIMENTADORES, A.C. (LMRE ),

con domicilio en: Sinaloa Nº 33 (domicilio de Fco. Castro Herrera).

Julio Prieto R. XE1AA, quien es electo Presidente Fundador,cede su Apartado Postal Nº 907 para el QSL Bureau, que es el primer servicio que la LMRE, proporciona a los Aficionados

Julio Prieto R. propone el lema: POR LA PATRIA Y LA HUMANIDAD.

La Liga al ser constituída Por cuantos medios esten a su alcance, desarrollará la afición en el país para elevar el número y la calidad de las Estaciones hasta centuplicarlas; las hará oír del rincón mas alejado de la tierra y cuidará de que la experimentación sea seria y respetuosa de las Leyes y Disposiciones en la Materia; organizará a la afición del país y dará a conocer sus experimentos ante propios y extraños; se integrará a la IARU para apoyar la presencia de ésta en los Foros Internacionales.

5 de octubre. La LMRE propone a la SCOP una polític a que favorezca el desarrollo de la Radioafición mediante un proyecto de reglamento, solicitando no se aplique gravámen a la Experimentación y se autorice mayor potencia.

15 de octubre. Se publica el primer número de ONDA CORTA.

Noviembre. En la ciudad de Madrid, se celebra la CONFERENCIA ADMINISTRATIVA MUNDIAL DE RADIO, donde se reconoce por primera vez en un Tratado Internacional al Servicio de Aficionados.

17 de noviembre. La Dirección General de Telégrafos publica un reglamento adverso a los intereses de la Radioafición, donde se permite un tipo de estación experimental limitada a 250 Watts y un excesivo pago anual de $ 150.00 (una fortuna).

1º de diciembre. La LMRE es aceptada como Sociedad Miembro de IARU.


1933

13 de enero. Se realiza la II Convención Nacional de la LMRE, en la ciudad de México, donde se organiza una exposición (histórica) de aparatos y chácharas de radio y por vez primera se hace la presentación de Tarjetas Mexicanas de QSL.

12 de febrero. Se realiza el I Concurso Nacional de Radiocomunicación.

21 de marzo. Los Radioaficionados sustituyen con eficacia a los Telegrafistas que se fueron a la huelga, y las autoridades se lamentan que solo hayan estado autorizadas 35 estaciones.

Abril. La LMRE continúa negociaciones con la SCOP para conseguir una política que favorezca a la Radioafición.

30 de abril. La SCOP reconoce oficialmente la valiosa ayuda prestada por los radioaficionados durante la huelga de telegrafistas.

31 de mayo. La LMRE culmina sus negociaciones con la publicación de un nuevo:Reglamento del Capitulo VI del libro Quinto de la Ley de Vías Generales de Comunicación. La Oficina de Telégrafos, divide el país en tres zonas, XE1, XE2 y XE3 y exenta del pago de derechos con el propósito de fomentar la Radioafición. Se puede considerar como el logro más importante de la LIGA en su corta existencia.

21 de septiembre. Se forma el primer Club de México: el Club de Radioexperimentadores de Saltillo, A.C (CRES).

11 de octubre. El CRES se afilia a la LMRE, siendo el primero en hacerlo.

5 de noviembre. El domicilio de la LMRE cambia a Av. Juárez Nº 104, Desp. 22

1934

12 de enero. Se realiza la III Convención Nacional de la LMRE, en la ciudad de México.

La Asamblea General aprueba la modificación a los Estatutos.

1935

6 de enero. Se realiza la IV Convención Nacional de la LMRE, en la ciudad de México.

8 de enero. Manuel Medina Peralta XE1N, es electo Presidente. (2o)

Se publica el primer Directorio de Radioaficionados de la República Mexicana que incluye a 200 de ellos.

21 de abril. Se constituye legalmente la División del Norte eligiendo como Presidente a J. Antonio de la Peña X2B. (Socio fundador de la LMRE).

1936

1º de enero. Entra en vigor la XE para los Radioaficionados de México.

9 de enero. Se realiza la V Convención Nacional de la LMRE, en la ciudad de México. Esta se celebra conjuntamente con la IV Convención Regional de la División del Norte XE'2.

La División del Norte propone y consigue que se rote la sede de la Convención Nacional.

30 de diciembre. Reglamento de las Estaciones Radioeléctricas Comerciales, Culturales, de Experimentación Científica y de Aficionados.

1937

22 de enero. Se realiza la VI Convención Nacional de la LMRE, en S.L.P.

24 de septiembre. La LMRE inaugura su estación con el distintivo XE1CB.

1938

10 de enero. Se realiza la VII Convención Nacional de la LMRE en Monterrey, N.L.

(existen 308 radioaficionados en el país)

En la ciudad de El Cairo, se celebra la CONFERENCIA ADMINISTRATIVA MUNDIAL DE RADIO donde la Región II retiene intactas sus bandas, no así las Regiones I y III, provocando con ello, cambios importantes en el cuadro del espectro radioeléctrico.

1939

19 de mayo. Se realiza la VIII Convención Nacional de la LMRE, en Veracruz, Ver.

1940

23 de mayo. Se realiza la IX Convención Nacional de la LMRE, en la ciudad de México.

1941

22 de mayo. Se realiza la X Convención Nacional de la LMRE, en Guadalajara, Jal.

29 de noviembre. La LMRE obtiene la XE1BN para la estación Oficial In memoriam de Don Manuel de Velasco, en base a la propuesta de Carlos Navia y Osorio XE1LL.

1º de diciembre. El Secretario de Comunicaciones y Transportes, Gral. Maximino Ávila Camacho, informa a la LMRE que queda suspendida toda actividad de los Radioaficionados.

1942

16 de enero. El Consejo Directivo de la LMRE determina continuar con las actividades de la Liga Mexicana y con la revista Onda Corta, a pesar de la suspensión.

23 de mayo. Se realiza la XI Convención Nacional de la LMRE, en Morelia, Mich.

1943

15 de mayo. Se realiza la XII Convención Nacional de la LMRE en Puebla, Pue.

1944

26 de mayo. Se realiza la XIII Convención Nacional de la LMRE, en Oaxaca, Oax.

1945

25 de mayo. Se realiza la XIV Convención Nacional de la LMRE, en Aguascalientes, Ags.

5 de octubre. Se reanudan oficialmente las actividades de la Radioafición, que fueron suspendidas el 1º de diciembre de 1941, a causa de la II Guerra Mundial.

1946

16 de mayo. Se realiza la XV Convención Nacional de la LMRE, en Guanajuato, Gto.

25 de abril. El domicilio de la LMRE cambia a Lucerna Nº 1.

31 de agosto. Guillermo González Camarena XE1GC, realiza la primera transmisión de Televisión en México desde su laboratorio ubicado en Havre e Insurgentes a las oficinas de la LMRE ubicadas en Lucerna Nº 1 esquina con Bucareli, en la ciudad de México. La señal de video es transmitida en 115 Mhz. y el audio en la banda de 40 metros.

Guillermo González es fundador de la primera estación comercial de televisión, razón por la que actualmente el Canal 5 de la ciudad de México, se identifica como XHGC.

1947

20 de enero. Eleazar Díaz Gutiérrez, quien posteriormente en 1960 fuera Director de la SCT, realiza comunicaciones por la vía larga, es decir, le da la vuelta al mundo para comunicar con otro mexicano.

15 de mayo. Se realiza la XVI Convención Nacional de la LMRE, en Monterrey, N.L.

Existen en la República Mexicana 27 Radioclubes, todos afiliados a la LMRE.

En la ciudad de Atlanta City se celebra la CONFERENCIA ADMINISTRATIVAMUNDIAL DE RADIO, donde las Regiones I y III se pierde el segmento de 7,100 a 7,300 Khz.; y la radioafición mundial pierde de 14,350 a 14,400 Khz.; sin embargo, IARU obtiene:

21,000 a 21,450 Khz.

144,000 a 148,000 Khz.

220,000 a 225,000 Khz.

430,000 a 450,000 Khz. y concerta la modificación de la banda de 6 metros, de:

50,000 a 54,000 Khz.

1948

24 de mayo. Se realiza la XVII Convención Nacional de la LMRE, en Mérida, Yuc. estableciendo un récord de asistencia.

Se aprueba el timbre para la tarjeta de QSL.

Manuel Medina es declarado Presidente Honorario Vitalicio de la Liga Mexicana de Radioexperimentadores.

1949

23 de mayo. Se realiza la XVIII Convención Nacional de la LMRE, en Zacatecas, Zac.

1950

10 de abril. La LMRE protocoliza sus Estatutos ante el Notario Público 19.

12 de abril Eleazar Canale M. XE1NR, es electo Presidente. (3o)

24 de mayo. La Convención Nacional de la LMRE, no se llevó a cabo.

1951

24 de mayo. Se realiza la XIX Convención Nacional de la LMRE, en la ciudad de México.

El Club de nuevo propone se solicite a la SCT la creación de una nueva categoría de aficionado denominada Principiante cuyo permiso pudiera ser válido por un año y no renovable.

Se realizan las primeras pruebas en la banda de 2 metros.

1952

22 de mayo. Se realiza la XX Convención Nacional de la LMRE, en Veracruz, Ver.

24 de mayo. Manuel Medina Peralta XE1N, es electo Presidente.(4o)

16 de junio. La LMRE recibe de Comunicaciones y Obras Públicas el oficio donde se autoriza a los Aficionados, el uso de la banda de 21000 Khz. a 21450 Khz. en respuesta a la gestión realizada por la LMRE el pasado 24 de abril.

16 de julio. La LMRE cambia su domicilio a Liverpool Nº 195

1953

29 de mayo. Se realiza la XXI Convención Nacional de la LMRE, en el Salto, Jal.

La LMRE obtiene la XE1LM para su Estación Oficial.

5 de octubre. Se publica en el Diario Oficial el Reglamento de los Certificados de Aptitud para el Manejo de Estaciones Radioeléctricas Civiles y su Anexo, en el que se incluye la siguiente clasificación: De radiodifusión, De experimentación, De aficionados, De comunicación privada, De aeronáutica, Marítimas, De servicios Especiales y Oficiales.

1954

27 de mayo. Se realiza la XXII Convención Nacional de la LMRE, en Acapulco, Gro.

1955

23 de mayo. Se realiza la XXIII Convención Nacional de la LMRE, en la ciudad de México.

1956

24 de mayo. Se realiza la XXIV Convención Nacional de la LMRE, en Torreón, Coah.

1957

27 de mayo. Se realiza la XXV Convención Nacional de la LMRE, en Poza Rica, Ver.

Guillermo González C. XE1GC ofrece una demostración de la TV a colores.

Existen en el país, 700 radioaficionados.

1958

27 de mayo. Se realiza la XXVI Convención Nacional de la LMRE, en la ciudad de México.

29 de Mayo. Alberto Nájera Mercado. XE1H, es electo Presidente. (5o)

1959

En la ciudad de Ginebra se celebra la CONFERENCIA ADMINISTRATIVA MUNDIAL DE RADIO

28 de mayo. Se realiza la XXVII Convención Nacional de la LMRE, en Reynosa, Tamps.

6 de julio. La LMRE organiza la primera expedición de radioaficionados a la Isla Socorro, del Archipiélago de Revillagigedo, de la que existe información.

Los operadores son: Luis G. Cuevas Medina XE1XX, Carlos de León Jr. XE1CV, Eliezer Erosa Irabién XE1BI y Agustín Muñoz XE2AM .(miembro del C. de Radioexperimentadores de Cd. Juárez ).

El distintivo de llamada autorizado para la operación, es XE4B.

El primer comunicado efectuado en SSB fue con Fernando Muguerza XE2FL.

15 de octubre. El Consejo Directivo de la Liga nombra una Comisión Electoral, bajo la responsabilidad de Francisco Inguanzo XE1B, para analizar y, en su caso, presentar modificaciones al proceso electoral, dado que en las últimas Convenciones ha habido motivos de controversias y fricciones entre los asistentes.

22 de octubre. La Comisión Electoral presenta al Consejo Directivo un proyecto de reforma que es aceptado por unanimidad y que será sometido a consideración de la Asamblea General en la próxima Convención.

La propuesta consiste en cambiar el sistema de elección directa del Presidente en la Convención, porque además de generar algunos problemas, no todos los asistentes a la Asamblea General tenían derecho a voto y aún así, votaban. El nuevo mecanismo consiste en distribuir la cédulas de votación que deberán ser enviadas por los Socios, directamente al Notario previamente contratado, y quien 30 días antes de la Convención, deberá asistir a la LMRE con todos las votaciones recibidas para ser escrutadas ante los presentes y de esta manera dar fé de la voluntad de los Socios con derecho a voto.

En la Convención solo se procedería a la toma de posesión.

2 de noviembre. La Comisión Electoral propone al C.D. que se realice un Referéndum, para ratificar o rectificar la modificación de Estatutos que deberá de presentarse a la Asamblea General de Socios. Solo se obtiene un voto en contra: el del Radio Club de Matamoros.

5 de noviembre. El Presidente del Consejo Directivo, informa a la Asamblea que el Presidente del Radio Club de Matamoros, Prof. Guadalupe Urquiza XE2GU, anfitrión de la próxima Convención, no acepta los cambios propuestos al Consejo Directivo de la LMRE.

3 de diciembre. En reunión del Consejo Directivo de la LMRE, se da lectura a una carta que recientemente enviara el Presidente del R.C. Matamoros, donde informa, que ya no realizarán la Convención y que se retiran como Afiliados.

4 de diciembre. La LMRE recibe un telegrama del Prof. Urquiza, donde informa que la Convención Nacional, sí se llevará a cabo en Matamoros, Tamps. Esto produce confusión entre el Consejo Directivo y lo obliga a solicitarle al Presidente de la LMRE, que viaje a Matamoros para aclarar la situación.

En el país existen alrededor de 1,200 Radioaficionados.

1960

21 de enero. El Prof. Guadalupe Urquiza, quien labora como Celador Aduanal y tiene pretensiones políticas para Presidente Municipal, asiste a la reunión del Consejo Directivo de la LMRE para exponer personalmente su postura. En esa reunión el Consejo Directivo le convence de que deponga su actitud y acate la decisión que fue unánime.

Finalmente, acepta respetar los acuerdos tomados, y se compromete a escribir una Circular, al regresar a Matamoros, para dar a conocer su rectificación.

4 de febrero. El Gral. Nájera renuncia a la presidencia. Daniel Magar M. XE1ZA, asume las funciones de Presidente Interino.

El Prof. Urquiza continúa con sus ataques a la LMRE y se niega a cumplir con el compromiso contraído ante el Consejo Directivo, de enviar una Circular con su aceptación.

11 de febrero. Se procede a la expulsión del R.C. Matamoros, por no acatar la decisión.

25 de febrero. El R.C. de Nuevo León y posteriormente el Club de Radioaficionados de Tampico y el R.C. de Matehuala, envían una carta a la LMRE, anunciando su voluntaria desafiliación en protesta por la expulsión del R.C. Matamoros y en apoyo al Prof. Guadalupe Urquiza XE2GU.

19 de marzo. La LMRE publica en los tres diarios de mayor circulación nacional, la convocatoria para la Convención que deberá realizarse en la ciudad de Cuernavaca, Mor.

11 de abril. Se realiza una Convención en Matamoros.

13 de abril. En la Asamblea, se determina el nacimiento de la Asociación de Radioaficionados de la República Mexicana (ARARM). La asistencia fue de 28 personas.

26 de mayo. Se realiza la XXVIII Convención Nacional de la LMRE, en la ciudad de Cuernavaca, Mor.

( La asistencia fue de más de 300, incluyendo a radioaficionados de Texas ).

28 de mayo. Alvaro González R. XE1D, es electo Presidente.(6o).

29 de mayo. La Asamblea General aprueba, con algunas modificaciones, los cambios Estatutarios sometidos a su consideración por la Comisión Electoral.

La SCT otorga un subsidio a la LMRE por el importe de la renta de sus oficinas. Este es otorgado hasta el cambio de Administración Gubernamental.

28 de junio. La Secretaría de Comunicaciones y Transportes, autoriza la RED NACIONAL DE EMERGENCIA, con el Oficio Nº 22293.

1961

10 de enero. La LMRE cambia su domicilio a Sinaloa Nº 9, 5º piso.

26 de mayo. Se realiza la XXIX Convención Nacional de la LMRE, en Ciudad Juárez, Chih.

José Contreras XE2JZ, propone y consigue que el 21 de Septiembre de cada año se conmemore el Día del Radioaficionado, en recuerdo a la fecha del primer permiso otorgado.

1962

24 de mayo. Se realiza la XXX Convención Nacional de la LMRE, en la ciudad de México.

26 de mayo. Nicolás de Teresa M. XE1RD, es electo Presidente. (7o).

Se instituye el Diploma Azteca. (25 años de trayectoria distinguida)

1963

23 de mayo. Se realiza la XXXI Convención Nacional de la LMRE, en San Luis Potosí, SLP.

Se entregan los primeros Diplomas Azteca, cuyo diseño es de Andrés Ebergenyi B. XE1LA.

2 de agosto. La SCT autoriza una gama de frecuencias exclusivas para la RNE, con el Oficio Nº 30151

1964

16 de abril. Se lleva a cabo el I Congreso Panamericano de Radioaficionados, organizado por la Liga Mexicana de Radioexperimentadores en la ciudad de México, donde la Asamblea General, con la asistencia de 15 países de América (Argentina, Bermudas, Brasil, Canadá, Chile, Colombia, Costa Rica, Ecuador, El Salvador, Estados Unidos de Norteamérica, Guatemala, México, Panamá, Perú y Venezuela), determina fundar la IARU Región II.

Antonio Pita M. XE1CCP resultó electo Presidente, cargo que desempeñó por tres periodos completos de tres años y la mitad del cuarto, hasta que una enfermedad lo imposibilitó. Esta situación, en 1974, obligó al Comité Ejecutivo a designar como presidente interino a José Chiquillo Juárez XE1HD por el tiempo restante del período que concluiría en 1976.

28 de mayo. Se realiza la XXXII Convención Nacional de la LMRE, en Guaymas, Son.

30 de mayo. Andrés Ebergenyi B. XE1LA, es electo Presidente.(8o).

21 de septiembre. C. Secretario de Comunicaciones, Ing. Walter Cross Buchanan, emite el Acuerdo Nº 2228 donde se autoriza el uso libre de la banda de 26,960 Khz. a 27,230 Khz. como Banda de Particulares (Banda Civil). Incluye el articulado del reglamento.

1965

20 de mayo. Se realiza la XXXIII Convención Nacional de la LMRE, en Mérida, Yuc.

22 de Mayo. José Chiquillo Juárez XE1HD, es electo Presidente. (9o).

1966

26 de mayo. Se realiza la XXXIV Convención Nacional de la LMRE, en Ciudad Madero, Tamps.

9 de junio. La LMRE cambia su domicilio social a Molinos Nº 51, Despachos 307 y 308.

El Comité Ejecutivo celebra su primera reunión en el nuevo domicilio.

9 de julio. Inauguración Oficial de las oficinas en condominio de la LMRE.

1967

21 de mayo. Se realiza la XXXV Convención Nacional de la LMRE, en Tulancingo, Hgo.

23 de mayo. Antonio Pita M. XE1CCP, es electo Presidente. (10o).

1968

21 de mayo. Se realiza la XXXVI Convención Nacional de la LMRE, en Monterrey, N.L.

23 de mayo. Alfredo Amorós L. XE1LLF, es electo Presidente. (11o).

1969

27 de Mayo. Se realiza la XXXVII Convención Nacional de la LMRE, en ciudad Juárez, Chih.

29 de mayo. Francisco J. Miranda XE1IB, es electo Presidente. (12o).

1970

23 de mayo. Se realiza la XXXVIII Convención Nacional de la LMRE, en Tijuana, B.C.N.

25 de mayo. Jorge Mendoza C. XE1SH, es electo Presidente. (13o).

1971

20 de mayo. Se realiza la XXXIX Convención Nacional de la LMRE, en Hermosillo, Son.

1972

1º de junio. Se realiza la XL Convención Nacional de la LMRE, en La Paz, B.C.S.

1973

24 de mayo. Se realiza la XLI Convención Nacional de la LMRE, en Tuxtla Gutiérrez, Chis.

26 de mayo. Enrique Fernández A. XE1EEF, es electo Presidente. (14o).

10 de agosto. La Asociación VHF de la Ciudad de México, A.C. instala la primer estación repetidora en la banda de 2 metros, (146.16/76) en la Torre Latino Americana.

1974

23 de mayo. Se realiza la XLII Convención Nacional de la LMRE, en Guadalajara, Jal.

14 de noviembre. David Liberman XE1TU realiza el primer comunicado en México vía Satélite (Oscar 6) con la WA7GCS.

1975

27 de mayo. Se realiza la XLIII Convención Nacional de la LMRE, en Tampico, Tams.

29 de mayo. Nicolás de Teresa M. XE1ND, es electo Presidente. (15o).

En México se inicia la práctica de Rebote Lunar con Miguel Escoda Bonet XE1RY, Mássimo Bachi XE1XA y David Libermann XE1TU.

15 de diciembre. La LMRE recibe un oficio de la SCT donde le informa que se restablecen las comunicaciones radioeléctricas con España.

1976

6 de marzo. Se conmemora el XLIV Aniversario de la LMRE, con una cena en el Hotel María Isabel Sheraton.

18 de marzo. Renuncia de Nicolás de Teresa M. XE1ND. Alfredo Amorós L. XE1LLF, asume la presidencia estatutariamente.

6 de mayo. La Asoc. VHF de la Ciudad de México, A.C., instala su segunda repetidora, 146.28/88 Mhz., en el Hotel de México.

26 de mayo. La XLIV Convención Nacional de la LMRE no se realiza.

27 de junio. La LMRE inicia la transmisión de su boletín dominical con la XE1LM en 7.060 Khz., a las 11.00 horas. El primer narrador es Sawa Filkenstein XE1Z.

22 de julio. Renuncia de Alfredo Amorós L. Antonio Gómez Zapatero XE1CU, asume interinamente la Presidencia.

7 de septiembre. El Ing. Carlos Núñez Arellano, Director General de la SCT envía a la LMRE el Ofc. 291, donde ratifica el acuerdo de compartir la banda de VHF en el segmento de 146 a 148 Mhz.

14 de octubre. La LMRE interpone el Amparo Nº 784/76 en la mesa IV, contra el acuerdo de la Secretaría de Comunicaciones y Transportes.

La Asoc. VHF de la Cd. de México en estricto apoyo a la LMRE, aporta, como pago inicial, el 57% del costo.

1977

25 de febrero. Se conmemora el XLV Aniversario de la LMRE con una cena en el Centro Asturiano.

26 de mayo. Se realiza la XLV Convención Nacional de la LMRE, en la ciudad de México.

28 de mayo. Miguel Ríos Chinarro XE1FP, es electo Presidente. (16o).

4 de julio. Se publica en el Diario Oficial el Reglamento para Instalar y Operar Estaciones Radioeléctricas de Aficionados.

1978

16 de julio. Se realiza la XLVI Convención Nacional de la LMRE, en Morelia, Mich.

Se reúnen el Presidente de la LMRE, Miguel Ríos Chinarro XE1FP y el Director General de la ARARM, Alejandro Camarena XE1CZ y en aras de encontrar el camino hacia la integración, acuerdan celebrar en el futuro, reuniones conjuntas en lugar de Convenciones y Congresos.

4 de octubre. Fallece Miguel Ríos Chinarro. José Lozano R. XE1RN, asume la presidencia estatutariamente.

1979

19 de julio. Se lleva a cabo la I REUNIÓN NACIONAL DE RADIOAFICIONADOS, en Guanajuato, Gto.

21 de julio. Pablo A. Mooser M. XE1SR, es electo Presidente. (17o).

Nace el primer Radioclub para Dx'ismo en México. El México DX Club, A.C.

En la ciudad de Ginebra se celebra la CONFERENCIA ADMINISTRATIVA MUNDIAL DE RADIO, que mejores resultados trajo a la radioafición, a través de la IARU, pues obtiene tres nuevas bandas, llamadas WARC, 10.10 a 10.15 Mhz., 18.068 a 18.168 Mhz y 24.890 a 24.990 Mhz; además, ganancias adicionales arriba de los 30 Ghz.

1980

6 de julio. Se realiza la II Reunión Nacional de Radioaficionados, en Acapulco, Gro.

1981

6 de julio. Se realiza la III Reunión Nacional de Radioaficionados, en Querétaro, Qro.

La LMRE presenta sus nuevas ediciones: Manual de Técnicas de Operaciones;Manual de Técnicas de Operaciones de la Red Nacional de Emergencia" y la Guía de Estudios editadas por el Ing. Pablo Mooser XE1SR, quien cede los derechos a la LMRE.

1982

10 de enero. La LMRE organiza una comida en el lujoso Restaurante San Angel Inn, de la ciudad de México, para conmemorar su Cincuentenario.

4 de marzo. Guillermo Núñez J. XE1NJ es nombrado Vicepresidente de la LMRE.

26 de junio. El boletín dominical de la LMRE cambia de horario ( 9:00 horas ) y de frecuencia ( 7,080 Khz ).

16 de julio. Se realiza la IV Reunión Nacional de Radioaficionados, en Aguascalientes, Ags.

Por vez primera, se hizo entrega del diploma Azteca de Oro a:

1.- Ing. Fco. Castro Herrera XE1AX

2.- Geofrey W. Lord XE1GE,

3.- Carlos Retelsdorf XE1CD,

4.- Alm. J. Abelardo Serdán M. XE1CM,

5.- Gral. Alberto Nájera Mercado XE1H.

20 de julio. El Ing. Pablo Mooser solicita licencia ( del 1º de Agosto al 31 de Octubre ) para dejar la presidencia por salir fuera del país, asumiendo el Vicepresidente Guillermo Núñez, las funciones de Presidente por ese período.

12 de septiembre. Se inicia la transmisión del boletín en 3,690 Khz. a las 21:00 hrs.

1983

16 de junio. El Satélite Oscar 10 es puesto en órbita.

30 de junio. La Sra. Alicia Briseño de Medina XE2BMA es la segunda dama electa que ocupa la presidencia de un radioclub mexicano, el Radio Club Potosino A.C.

16 de julio. Se realiza la V Reunión Nacional de Radioaficionados, en Saltillo, Coah.

30 de noviembre. David Liberman XE1TU y Domingo Medina XE2EY (operando la estación del R.C. Potosino, A.C., en compañía de XE2BMA, y de XE2PTL) fueron los primeros radioaficionados mexicanos en lograr un comunicado con un astronauta en el espacio, el Dr. Owen Garriott W5LFL.

1984

12 de julio. Se realiza la VI Reunión Nacional de Radioaficionados, en Morelia, Mich.

Se entrega el Azteca de Oro a:

6.- Víctor Manuel González XE2CB.

7.-Juan Lobo y Lobo XE1A.

La LMRE recibe un escrito de la ARARM, donde el nuevo Director, Eladio Alvarez V. XE2KAC, cancela el acuerdo de Morelia y da por terminadas las Reuniones Nacionales.

20 de agosto. David Liberman XE1TU realiza el primer comunicado en México en ASCII con la W7US.

1985

10 de abril. Alonso Ulloa Mireles XE1ZZA, primer DX'ista mexicano que participa en una expedición a la Isla Cliperton. El distintivo de llamada es: FO0XX.

6 de agosto. Se realiza la XLVII Convención Nacional de la LMRE, en Ensenada, B.C.

20 de septiembre. La SCT convoca urgentemente al Comité Ejecutivo de la LMRE para trazar una estrategia que permita optimizar la labor social de los radioaficionados y coordinar con la propia Secretaría, las acciones de ayuda derivadas por el Terremoto.

1986

26 de enero. Enrique Guzmán XE1GGO y David Liberman XE1TU realizan el primer comunicado en Packet, en México, en la frecuencia 7093.

28 de enero. Enrique Guzmán V. XE1GGO, realiza en México, su primer contacto internacional en Packet con la estación W3IWI de Tom Clark (Presidente de AMSAT).

24 de julio. Se realiza la XLVIII Convención Nacional de la LMRE, en Monterrey, N.L.

Se entrega el Azteca de Oro a:

8.- Luis Alvarez Urquiza XE1YO

9.- Fernando Loyola Urquiza XE1FL

10.- José de Jusús Castellanos XE1GY

11.- Andrés Ebergenyi Belgodere XE1LA

6 de febrero. El Senado de la República ofrece un desayuno a los Directivos de la LMRE y hace entrega de la máxima presea, la Medalla al Mérito, por la participación de la Radioafición Mexicana, en los Sismos del 85.

10 de octubre. El Presidente de la República, Lic. Miguel de la Madrid Hurtado, entrega a la LMRE, en Palacio Nacional, un reconocimiento a la Radioafición Mexicana por su destacada participación en los Sismos del 19 y 20 de septiembre de 1985.

Asisten al acto: Pablo Mooser XE1SR y Guillermo Núñez Jiménez XE1NJ.

1987

2 de julio. Se realiza la XLIX Convención Nacional de la LMRE, en Zacatecas, Zac.

4 de julio. Guillermo Núñez Jiménez XE1NJ, es electo Presidente. (18o).

15 de agosto. Se reanuda, después de ocho años, la publicación de la revista Onda Corta.

Se emprende la remodelación y modernización de las Oficinas de la LMRE.

1988

16 de febrero. La LMRE es aceptada como miembro de la CODEME.

15 de junio. El Satélite Oscar 13 es puesto en órbita.

7 de julio. Se realiza la L Convención Nacional de la LMRE, en Querétaro, Qro.

14 de septiembre. Enrique Guzmán XE1GGO y Juan Bou R. XF3R, utilizan por primera vez en México, el Packet, para cursar mensajes de emergencia, en ocasión del Huracán Gilberto, obteniendo magníficos resultados.

15 de septiembre. David Liberman XE1TU recibe por Packet un mensaje de emergencia generado por XF3WIN desde Cancún y por primera vez en México; lo cursa vía satélite Oscar 13 con la K6TSK (móvil en el free way de los Angeles, Cal.)

15 de noviembre. La LMRE recupera las bandas compartidas de 80 y 160 mts. mediante el Oficio SCT 668

16 de noviembre. La LMRE obtiene el permiso anticipado para usar la banda de 10 Mhz. mediante el Oficio SCT 669

17 de noviembre. La LMRE rescata un segmento de la banda compartida de 220 Mhz. mediante el Oficio SCT 670

17 de noviembre. La LMRE rescata un segmento de la banda compartida de 430 Mhz. mediante el Oficio SCT 671

28 de noviembre. Se expide el Reglamento para Instalar y Operar Estaciones Radioeléctricas al Servicio de Aficionados.


CAMBIO ESTRUCTURAL

8 de diciembre. La LIGA se transforma en FEDERACIÓN.

Guillermo Núñez Jiménez XE1NJ, es Presidente Fundador.

1989

27 de enero. Se publica en el Diario Oficial el Convenio de Lima.

1º de julio. En cumplimiento a lo dispuesto por la WARC-79, la Radioafición Mundial obtiene para su uso las llamadas Bandas WARC.

4 de julio. La FMRE recibe el Oficio Nº 1394, donde la SCT le notifica que los distintivos de llamada de los que han alcanzado el Honor Rool; nunca serán reasignados a otras personas.

6 de julio. Se realiza la LI Convención Nacional de la FMRE, en Guadalajara, Jal.

8 de julio. Enrique Szczupak Z. XE1GQ, es electo Presidente. (19o).

3 de agosto. El Ing. David Libermann XE1TU, es nombrado Director de Proyectos Espaciales de la UNAM, e inicia, con aportación tecnológica mexicana, la construcción de un Satélite Experimental llamado UNAMSAT-1, para estudiar los componentes de los meteoritos y permitir, a la radioafición, el acceso directo a información científica.

6 de septiembre. Guillermo Núñez Jiménez XE1NJ, es electo Director, por la X Asamblea General de Delegados de IARU.

1990

19 de Septiembre. El Lic. Carlos Salinas de Gortari, preside una reunión en el Teatro de la Ciudad a la que fue invitada la FMRE para firmar un Convenio de Concertación, que en su Cláusula 3, Párrafo 19, incluye la especial participación de la RNE como organismo reconocido.

1991

17 de enero. En Asamblea General se aprueba la adecuación de los Estatutos de la FMRE.

Por Decreto Presidencial se integra el Consejo Nacional Consultivo del Espectro Radioeléctrico, del cual la FMRE es miembro activo.

1992

22 de enero. Se reúne el Consejo Directivo de la FMRE en el Hotel Bamer de la ciudad de México, para llevar a cabo, elecciones del Comité Ejecutivo, de acuerdo a los nuevos Estatutos. Alonso Ulloa Mireles XE1ZZA, es electo Presidente. (20o).

Febrero En la ciudad de Sevilla, se celebra la CONFERENCIA ADMINISTRATIVA MUNDIAL DE RADIO donde se presentan cambios estructurales a la misma, porque se vive en una época de vertiginosos avances en el campo de las comunicaciones y ahora más, que nunca, se requiere de un estudio profundo del uso del espectro radioeléctrico y de las necesidades, tanto actuales como futuras, para su distribución. En esta Conferencia, la radioafición sale bien librada; sin embargo, en sus bandas se cierne el peligro de perderlas o verlas mutiladas en favor de otros servicios.

19 de julio. Renuncia Alonso Ulloa Mireles. Juan Bou Riquer XF3R, asume la presidencia estatutariamente.

15 de octubre. Nellie S. de Lazard XE1CI, primera Dx´ista mexicana que participa en una expedición a Puerto Rico. El distintivo de llamada es: KP4/XE1CI.

Víctor Keller Kaplanska XE1VIC, primer DX'ista mexicano que participa en una expedición a Malyj Vysotskij. Los distintivos de llamada son : 4J1FM y 4J1FW.

10 de noviembre. Nellie S. de Lazard XE1CI, primera D'xista mexicana que participa en una expedición a Saint Thomas. El distintivo de llamada es: VP2V/XE1CI

19 de noviembre. Nellie S. de Lazard XE1CI, primera D'xista mexicana que participa en una expedición a Grenada. El distintivo de llamada es: J37NL

1993

28 de mayo. La FMRE firma con la Secretaria de Gobernación un Convenio de Coordinación de Acciones en Materia de Protección Civil y Prevención de Desastres.

17 de junio. Nellie S. de Lazard XE1CI, primera D'xista mexicana que participa en una expedición a Saint Pierre Miquelon. Es distintivo de llamada es FP/XE1CI.

27 de noviembre. Se realiza la LII Convención Nacional de la FMRE, en Juriquilla, Qro.

29 de Nov. Oscar Abraham OropezaGarcía XE1O, es electo Presidente. (21o)

El invitado de honor Alberto Shaio HK3DEU, Presidente de IARU Región II, hace entrega del diploma "Azteca de Oro" a:

12.-Enrique Max Gómez Blanco XE2K

13.- Pedro Orozco Carreón XE2BO. (Ausente)

22 de diciembre. Nellie S. de Lazard XE1CI, primera DX'ista que opera desde Isla Socorro, Revillagigedo. El distintivo de llamada es: XF4CI.

1994

19 de enero. Luis Chartarifsky XE1L, primer DX'ista mexicano que opera desde la isla So. Shetland (Malvinas) con el distintivo de llamada VP8CPJ.

1º de febrero. Luis Chartarifsky XE1L, primer DX'ista mexicano que opera desde la isla Peter I. con el distintivo de llamada 3Y0PI.

25 de febrero. Nellie S. de Lazard XE1CI, primera D'xista mexicana que participa en una expedición a Guantánamo, Cuba. El distintivo de llamada es: KG4CI.

25 de febrero. Luis Chartarifsky XE1L, primer Dxista mexicano que opera desde la isla rusa de Bellingshausen, en la Antartida, con el distintivo de llamada 4K1/XE1L

25 de febrero. El presidente de la FMRE inicia giras de trabajo por los Estados de la República, correspondiendo el primer turno a Nayarit.

2 de marzo La F.M.R.E, A.C., en representación de la Radioafición Mexicana, se inconforma ante la Secretaria de Comunicaciones y Transportes, por la omisión, en el Cuadro de Atribución Nacional de Frecuencias 1993 de nueve importantes bandas de frecuencias asignadas al Servicio de Aficionados y Aficionados por Satélite en uso compartido.

5 de abril. La Federación recibe el Oficio 295 de la SCT, donde reconoce la involuntaria omisión de las bandas reclamadas y se compromete a subsanar el problema.

7 de abril El Secretario de Gobernación, Lic. Emilio Chuayffet Chemor, invita al Presidente Nacional de la F.M.R.E. A.C., C. Oscar A. Oropeza García, a formar parte del Consejo Consultivo y de Participación Social del Sistema Nacional de Protección Civil. Como miembro, forma parte de la Comisión que elabora la "Propuesta en materia de Protección Civil presentada al pueblo de México, como un plan de protección.

Mayo La F.M.R.E., participa en las actividades de la Segunda Semana de Protección Civil, realizando demostraciones del Servicio de Aficionados ante altas autoridades civiles y militares participantes en el evento.

La F.M.R.E. A.C. participa como Miembro del Consejo Nacional Consultivo del Espectro Radioelectrico, en los Comités de trabajo para la elaboración de la NORMA Oficial Mexicana Emergente NOM-EM-086-SCT1-1994, Estaciones del Servicio de Aficionados. en donde se incluyen las frecuencias de la Red Nacional de Emergencia, como las frecuencias oficiales para usar en casos de emergencia, debido a desastres, cumpliendo con esto con el Compromiso de fomentar una cultura de Protección Civil entre la Radioafición.

10 de mayo. La Federación interpone una inconformidad ante la SCT por la asignación de frecuencias a una compañía comercial, en la banda de 144 a 148 Mhz. exclusiva al Servicio de Aficionados.

18 de mayo La Secretaria de Comunicaciones y Transportes, celebra un convenio con la Federación Mexicana de Radio Experimentadores, A.C. en representación de la radioafición de México, y la Empresa Radio Contacto. Con ese convenio se subsanó el error propiciado en 4 frecuencias ( 2 en ciudad de México y dos en Guadalajara, Jal.), de la banda de 2 metros, en el segmento asignado al Servicio de Aficionados, que le habían sido asignados a la mencionada empresa, para el servicio de radiolocalización de personas, comprometiéndose esa empresa a reubicar sus frecuencias en segmentos fuera del Servicio de Aficionados.

29 de junio. La Federación obtiene el Oficio Nº 693 donde la SCT autoriza, para la práctica del Rebote Lunar, la frecuencia de 432.050 Mhz. gestionada por la FMRE.

1 de julio. La Federación recibe el Oficio Nº 123, donde la SCT, le solicita ser portavoz ante los radioaficionados de México, para hacerles saber que se respetará la banda de 146 a 148 por estar atribuida al servicio de Aficionados.

25 de julio. El Gobierno Mexicano ratifica los Acuerdos tomados en la Actas Finales de la WARC-92, mediante el Decreto publicado en el Diario Oficial.

6 de octubre. Se realiza la LIII Convención Nacional de la FMRE, en Puerto Vallarta, Jal.

Se hace entrega del Azteca de Oro a:

14.-José Antonio Casas Torres XE2SSW

25 de octubre. La FMRE, representada por Guillermo Núñez J.XE1NJ, ofrece una conferencia en la SCT a todos los Delegados de los paises de la Región 2 (América), relacionada con la ESTRUCTURA DE LA RED DE EMERGENCIA, por expresa invitación del Instituto Mexicano de Comunicaciones, sede del Centro Regional de Capacitación e Investigación sobre Recursos Humanos en Ciencias y Tecnologías de la Información Unidad México, de la Comisión Interamericana de Telecomunicaciones (CITEL), dentro del curso denominado Red de Telecomunicaciones del Caribe para Servicios de Emergencia.

15 de diciembre. Se publica la NOM-EM-086-SCT1-1994, Estaciones del Servicio de Aficionados que incluye las bandas de uso compartido reclamadas por la FMRE.

16 de diciembre. La FMRE y la SCT convienen en un nuevo formato para el informe estadístico.

1995

La Confederación Deportiva Mexicana otorga un apoyo económico a la FMRE A.C. para contribuir al desarrollo de la Radioafición en México.

La FMRE A.C. participa en los eventos de la Segunda Semana de Protección Civil, con ponencias sobre comunicaciones de emergencias del Servicio de Aficionados, dentro del Sistema Nacional de Protección Civil.

El Presidente Nacional de la FMRE A.C. se entrevista con el C. Procurador General de la República, Lic. José Antonio Lozano Gracia, para encontrar una solución a los problemas causados a los radioaficionados de México, en los PROCUS (retenes), establecidos por esta dependencia en las carreteras del país. Se establecen las bases para trabajar en forma conjunta y posteriormente, celebrar un convenio de colaboración para la prevención del delito y mejoramiento de la relación de los funcionarios de esa dependencia con los Radioaficionados de México.

29 de julio. La Federación Mexicana de Radioexperimentadores y la Asociación Scout de México celebran un convenio en Materia de Protección Civil y Cursos de Capacitación para obtener la licencia de Radioaficionado.

12 de octubre. Se realiza la LIV Convención Nacional de la FMRE, en Veracruz, Ver.

1996

7 de febrero. La Confederación Deportiva Mexicana ratifica e incrementa el apoyo económico, a la FMRE A.C. para fortalecer el desarrollo de la Radioafición en México.

6 de marzo. La FMRE ofrece información a través de su página Web en Internet.

6 de Mayo. El Subsecretario de Protección Civil y Prevención Social, Lic. Juan Ramíro Roblero Ruiz, en nombre del Secretario de Gobernación Lic. Emilio Chuayffet Chemor. formula al Presidente Nacional de la F.M.R.E, A.C., en su carácter de miembro del "Consejo Consultivo del Sistema Nacional y de Participación Social para la Protección Civil", una atenta invitación para asistir a la Sesión Ordinaria del Consejo Nacional de Protección Civil.

10 de octubre. Se realiza la LV Convención Nacional de la FMRE, en Acapulco, Gro.

1997

31 de mayo. Se realiza el Primer Seminario de "Análisis de las Realidades y Expectativas de Desarrollo de la Radioafición en México".

10 de septiembre. La Radioafición pasa a jurisdicción de la COFETEL.

23 de octubre. Se realiza la LVI Convención Nacional de la FMRE, en Mazatlán, Sin. En Asamblea Extraordinaria se modifican los Estatutos y en lugar de afiliar a los Clubes se afilian a las Asociaciones Estatales, con sus respectivas membresías.

25 de octubre. Miguel Ángel Vindiola Félix, XE2SVF es electo Presidente (22º)



1998

7 de enero El "Área de Peritos, Radio operadores y Radioaficionados", con su titular el Capitán Rubén Sarmiento Retana, Contador Público de carrera, se dio a la tarea de elaborar las revalidaciones, modificaciones y emisión de nuevos certificados para el Servicio de Aficionados.

30 de marzo. El Área de Peritos, Radio operadores y Radioaficionados, concluye el trabajo de rezago de 30 meses con la elaboración de 3,398 documentos.

27 de abril

Se fusiona la Subsecretaría de Comunicaciones con la Comisión Federal de Telecomunicaciones (CoFeTel), siendo ésta quien absorbe a la primera. El nuevo Presidente de CoFeTel es el Lic. Javier Lozano Alarcón.

17 de septiembre. El Presidente y Secretario de la FMRE asisten al Congreso del Deporte Federado, en Acapulco, Gro.

27 de septiembre. El Presidente de la FMRE asiste a la XIII Asamblea General de IARU, en la Isla Margarita, Venezuela.

15 de octubre. Se realiza la LVII Convención Nacional de la FMRE en Morelia, Mich. Se otorga la placa "Azteca de Oro" a:

18.- Manuel Herrera Lutteroth XE1RX

19.- Fausto de León Ávila XE1YP

10 de diciembre. La Confederación Deportiva Mexicana otorga a Guillermo Núñez J. XE1NJ, el Premio "Luchador Olmeca", por el apoyo brindado al desarrollo de la radioafición. Es la primera vez que se otorga al radioaficionado más destacado del año.



1999

11 de Enero. Fue publicado en el Diario Oficial de la Federación el "Cuadro Nacional de Atribución de Frecuencias de México", que incluye las nueve bandas del Servicio de Aficionados y Servicio de Aficionados por Satélite, omitidas en el Cuadro de 1993, que la Federación reclamó en su oportunidad.

6 de febrero. La FMRE lleva a cabo su 1er Concurso Internacional de RTTY.

Este es bien recibido por la comunidad internacional y se califica como exitoso.

25 de febrero. La CODEME premia a la FMRE con una Camioneta Ford Club Wagoner por cumplir puntualmente con el programa de actividades 1998 y por su sobresaliente labor administrativa.





ESTADÍSTICAS DE LAS CONVENCIONES.



Entidades donde se celebraron las Convenciones y el número correspondiente.

11 Convenciones en el D. F. (1, 2, 3, 4, 5, 9, 19, 23, 26, 30, 45)

5 en Jalisco (10, 21, 42, 51, 53)

4 en Michoacán (11, 46, VI, 57)

4 en Nuevo León ( 7, 16, 36, 48)

4 en Veracruz (8, 20, 25, 54)

3 en Guerrero (22, II, 55)

3 en Querétaro (III, 50, 52)

3 en Tamaulipas (27, 34, 43)

2 en Aguascalientes (14, IV)

2 en Baja California Norte. (38, 47)

2 en Chihuahua (29, 37)

2 en Coahuila (24, V )

2 en Guanajuato (15, I )

2 en San Luis Potosí ( 6, 31)

2 en Sonora (32, 39)

2 en Yucatán (17, 33)

2 en Zacatecas (18, 49)

1 en Baja California Sur (40)

1 en Chiapas (41)

1 en Hidalgo (35)

1 en Morelos (28)

1 en Oaxaca (13)

1 en Puebla (12)

1 en Puerto Vallarta (53)

1 en Sinaloa (56)

NOTAS:

En 1950, 1976, 1990, 1991 y 1992 no hubieron Convenciones.

Las Convenciones Nacionales aparecen con números arábigos, y las Reuniones Nacionales con romanos.

Recopilación de datos de los Archivos de la FMRE.













Fecha inicio: 7/mayo/2002.

Actualizado February 12, 2016

Hoy es :
Unión Internacional de Telecomunicaciones


XE3RLR

Javier Gómez Villalpando

International Amateur Radio Union

Qsl.net

Qrz.com

Audio en tiempo real

QSL INFORMATION XE3RLR : Javier Gómez Villalpando, email: xe3rlr@gmail.com

Todos los Derechos Reservados © Javier Gómez Villalpando prohibida la reproducción total o parcial de las imágenes y contenidos expuestos en este sitio,.salvo que sea utilizada con fines educativos o científicos o sin propósitos lucrativos, será libre..Versión 6.00, México MMXVI.

Cualquier aclaración sobre el sitio, comunicarse por correo eléctronico y con gusto les atenderemos, el contenido del mismo puede variar por actualizaciones. Esto es con el próposito de mejoras, en caso de copiar te recomiendo copiar junto con la ligas de sitio, para que se actualicen tus enlaces automaticamente.
