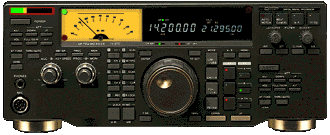

RADIO

Sistema de comunicación mediante ondas electromagnéticas que se propagan por el espacio. Debido a sus características variables, se utilizan ondas radiofónicas de diferente longitud para distintos fines; por lo general se identifican mediante su frecuencia. Las ondas más cortas poseen una frecuencia (número de ciclos por segundo) más alta; las ondas más largas tienen una frecuencia más baja (menos ciclos por segundo).

Comunicación: proceso de transmisión y recepción de ideas, información y mensajes. En los últimos 150 años, y en especial en las dos últimas décadas, la reducción de los tiempos de transmisión de la información a distancia y de acceso a la información ha supuesto uno de los retos esenciales de nuestra sociedad.

1.- PIONERO DE LA RADIO

El nombre del pionero alemán de la radio Heinrich Hertz ha servido para bautizar al ciclo por segundo (hercio, Hz). Un kilohercio (kHz) es 1.000 ciclos por segundo, 1 megahercio (MHz) es 1 millón de ciclos por segundo y 1 gigahercio (GHz) 1.000 millones de ciclos por segundo. Las ondas de radio van desde algunos kilohercios a varios gigahercios. Las ondas de luz visible son mucho más cortas. En el vacío, toda radiación electromagnética se desplaza en forma de ondas a una velocidad uniforme de casi 300.000 kilómetros por segundo. Las ondas de radio se utilizan no sólo en la radiodifusión, sino también en la telegrafía inalámbrica, la transmisión por teléfono, la televisión, el radar, los sistemas de navegación y la comunicación espacial. En la atmósfera, las características físicas del aire ocasionan pequeñas variaciones en el movimiento ondulatorio, que originan errores en los sistemas de comunicación radiofónica como el radar. Además, las tormentas o las perturbaciones eléctricas provocan fenómenos anormales en la propagación de las ondas de radio. Las ondas electromagnéticas dentro de una atmósfera uniforme se desplazan en línea recta, y como la superficie terrestre es prácticamente esférica, la comunicación radiofónica a larga distancia es posible gracias a la reflexión de las ondas de radio en la ionosfera. Las ondas radiofónicas de longitud de onda inferior a unos 10 m, que reciben los nombres de frecuencias muy alta, ultraalta y superalta (VHF, UHF y SHF), no se reflejan en la ionosfera; así, en la práctica, estas ondas muy cortas sólo se captan a distancia visual. Las longitudes de onda inferiores a unos pocos centímetros son absorbidas por las gotas de agua o por las nubes; las inferiores a 1,5 cm pueden quedar absorbidas por el vapor de agua existente en la atmósfera limpia. Los sistemas normales de radiocomunicación constan de dos componentes básicos, el transmisor y el receptor. El primero genera oscilaciones eléctricas con una frecuencia de radio denominada frecuencia portadora. Se puede amplificar la amplitud o la propia frecuencia para variar la onda portadora. Una señal modulada en amplitud se compone de la frecuencia portadora y dos bandas laterales producto de la modulación. La frecuencia modulada (FM) produce más de un par de bandas laterales para cada frecuencia de modulación, gracias a lo cual son posibles las complejas variaciones que se emiten en forma de voz o cualquier otro sonido en la radiodifusión, y en las alteraciones de luz y oscuridad en las emisiones televisivas.



2.TRANSMISOR

Los componentes fundamentales de un transmisor de radio son un generador de oscilaciones (oscilador) para convertir la corriente eléctrica común en oscilaciones de una determinada frecuencia de radio; los amplificadores para aumentar la intensidad de dichas oscilaciones conservando la frecuencia establecida y un transductor para convertir la información a transmitir en un voltaje eléctrico variable y proporcional a cada valor instantáneo de la intensidad. En el caso de la transmisión de sonido, el transductor es un micrófono; para transmitir imágenes se utiliza como transductor un dispositivo fotoeléctrico. Otros componentes importantes de un transmisor de radio son el modulador, que aprovecha los voltajes proporcionales para controlar las variaciones en la intensidad de oscilación o la frecuencia instantánea de la portadora, y la antena, que radia una onda portadora igualmente modulada. Cada antena presenta ciertas propiedades direccionales, es decir, radia más energía en unas direcciones que en otras, pero la antena siempre se puede modificar de forma que los patrones de radiación varíen desde un rayo relativamente estrecho hasta una distribución homogénea en todas las direcciones; este último tipo de radiación se usa en la radiodifusión. El método concreto utilizado para diseñar y disponer los diversos componentes depende del efecto buscado. Los requisitos principales de la radio de un avión comercial o militar, por ejemplo, son que tenga un peso reducido y que resulte inteligible; el coste es un aspecto secundario y la fidelidad de reproducción carece totalmente de importancia. En una emisora comercial de radio, sin embargo, el tamaño y el peso entrañan poca importancia, el coste debe tenerse en cuenta y la fidelidad resulta fundamental, sobre todo en el caso de emisoras FM; el control estricto de la frecuencia constituye una necesidad crítica. En Estados Unidos, por ejemplo, una emisora comercial típica de 1.000 kHz posee un ancho de banda de 10 kHz, pero este ancho sólo se puede utilizar para modulación; la frecuencia de la portadora propiamente dicha se tiene que mantener exactamente en los 1.000 kHz, ya que una desviación de una centésima del 1% originaría grandes interferencias con emisoras de la misma frecuencia, aunque se hallen distantes.

2.1.Osciladores

En una emisora comercial normal, la frecuencia de la portadora se genera mediante un oscilador de cristal de cuarzo rigurosamente controlado. El método básico para controlar frecuencias en la mayoría de las emisoras de radio es mediante circuitos de absorción, o circuitos resonantes, que poseen valores específicos de inductancia y capacitancia (véase Unidades eléctricas; Resonancia) y que, por tanto, favorecen la producción de corrientes alternas de una determinada frecuencia e impiden la circulación de corrientes de frecuencias distintas. De todas formas, cuando la frecuencia debe ser enormemente estable se utiliza un cristal de cuarzo con una frecuencia natural concreta de oscilación eléctrica para estabilizar las oscilaciones. En realidad, éstas se generan a baja potencia en una válvula electrónica y se amplifican en amplificadores de potencia que actúan como retardadores para evitar la interacción del oscilador con otros componentes del transmisor, ya que tal interacción alteraría la frecuencia. El cristal tiene la forma exacta para las dimensiones necesarias a fin de proporcionar la frecuencia deseada, que luego se puede modificar ligeramente agregando un condensador al circuito para conseguir la frecuencia exacta. En un circuito eléctrico bien diseñado, dicho oscilador no varía en más de una centésima del 1% en la frecuencia. Si se monta el cristal al vacío a temperatura constante y se estabilizan los voltajes, se puede conseguir una estabilidad en la frecuencia próxima a una millonésima del 1%. Los osciladores de cristal resultan de máxima utilidad en las gamas denominadas de frecuencia muy baja, baja y media (VLF, LF y MF). Cuando han de generarse frecuencias superiores a los 10 MHz, el oscilador maestro se diseña para que genere una frecuencia intermedia, que luego se va duplicando cuantas veces sea necesario mediante circuitos electrónicos especiales. Si no se precisa un control estricto de la frecuencia, se pueden utilizar circuitos resonantes con válvulas normales a fin de producir oscilaciones de hasta 1.000 MHz, y se emplean los klistrones reflex para generar las frecuencias superiores a los 30.000 MHz. Los klistrones se sustituyen por magnetrones cuando hay que generar cantidades de mayor potencia.

2.2.Modulación

La modulación de la portadora para que pueda transportar impulsos se puede efectuar a nivel bajo o alto. En el primer caso, la señal de frecuencia audio del micrófono, con una amplificación pequeña o nula, sirve para modular la salida del oscilador y la frecuencia modulada de la portadora se amplifica antes de conducirla a la antena; en el segundo caso, las oscilaciones de radiofrecuencia y la señal de frecuencia audio se amplifican de forma independiente y la modulación se efectúa justo antes de transmitir las oscilaciones a la antena. La señal se puede superponer a la portadora mediante modulación de frecuencia (FM) o de amplitud (AM). La forma más sencilla de modulación es la codificación, interrumpiendo la onda portadora a intervalos concretos mediante una clave o conmutador para formar los puntos y las rayas de la radiotelegrafía de onda continua. La onda portadora también se puede modular variando la amplitud de la onda según las variaciones de la frecuencia e intensidad de una señal sonora, tal como una nota musical. Esta forma de modulación, AM, se utiliza en muchos servicios de radiotelefonía, incluidas las emisiones normales de radio. La AM también se emplea en la telefonía por onda portadora, en la que la portadora modulada se transmite por cable, y en la transmisión de imágenes estáticas a través de cable o radio. En la FM, la frecuencia de la onda portadora se varía dentro de un rango establecido a un ritmo equivalente a la frecuencia de una señal sonora. Esta forma de modulación, desarrollada en la década de 1930, presenta la ventaja de generar señales relativamente limpias de ruidos e interferencias procedentes de fuentes tales como los sistemas de encendido de los automóviles o las tormentas, que afectan en gran medida a las señales AM. Por tanto, la radiodifusión FM se efectúa en bandas de alta frecuencia (88 a 108 MHz), aptas para señales grandes pero con alcance de recepción limitado. Las ondas portadoras también se pueden modular variando la fase de la portadora según la amplitud de la señal. La modulación en fase, sin embargo, ha quedado reducida a equipos especializados. El desarrollo de la técnica de transmisión de ondas continuas en pequeños impulsos de enorme potencia, como en el caso del radar, planteó la posibilidad de otra forma nueva de modulación, la modulación de impulsos en tiempo, en la que el espacio entre los impulsos se modifica de acuerdo con la señal. La información transportada por una onda modulada se devuelve a su forma original mediante el proceso inverso, denominado demodulación o detección. Las emisiones de ondas de radio a frecuencias bajas y medias van moduladas en amplitud. Para frecuencias más altas se utilizan tanto la AM como la FM; en la televisión comercial de nuestros días, por ejemplo, el sonido va por FM, mientras que las imágenes se transportan por AM. En el rango de las frecuencias superaltas (por encima del rango de las ultraaltas), en el que se pueden utilizar anchos de banda mayores, la imagen también se transmite por FM. En la actualidad, tanto el sonido como las imágenes se pueden enviar de forma digital a dichas frecuencias.

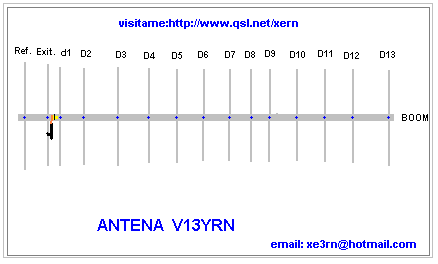

2.3.Antenas

La antena del transmisor no necesita estar unida al propio transmisor. La radiodifusión comercial a frecuencias medias exige normalmente una antena muy grande, cuya ubicación óptima es de forma aislada, lejos de cualquier población, mientras que el estudio de radio suele hallarse en medio de la ciudad. La FM, la televisión y demás emisiones con frecuencias muy elevadas exigen antenas muy altas si se pretende conseguir un cierto alcance y no resulta aconsejable colocarlas cerca del estudio de emisión. En todos estos casos las señales se transmiten a través de cables. Las líneas telefónicas normales suelen valer para la mayoría de las emisiones comerciales de radio; si se precisa obtener alta fidelidad o frecuencias muy altas, se utilizan cables coaxiales.

3.RECEPTOR

Los componentes fundamentales de un receptor de radio son: 1) una antena para recibir las ondas electromagnéticas y convertirlas en oscilaciones eléctricas; 2) amplificadores para aumentar la intensidad de dichas oscilaciones; 3) equipos para la demodulación; 4) un altavoz para convertir los impulsos en ondas sonoras perceptibles por el oído humano (y en televisión, un tubo de imágenes para convertir la señal en ondas luminosas visibles), y 5) en la mayoría de los receptores, unos osciladores para generar ondas de radiofrecuencia que puedan mezclarse con las ondas recibidas. La señal que llega de la antena, compuesta por una oscilación de la portadora de radiofrecuencia, modulada por una señal de frecuencia audio o vídeo que contiene los impulsos, suele ser muy débil. La sensibilidad de algunos receptores de radio modernos es tan grande que con que la señal de la antena sea capaz de producir una corriente alterna de unos pocos cientos de electrones, la señal se puede detectar y amplificar hasta producir un sonido inteligible por el altavoz. La mayoría de los receptores pueden funcionar aceptablemente con una entrada de algunas millonésimas de voltio. Sin embargo, el aspecto básico en el diseño del receptor es que las señales muy débiles no se convierten en válidas simplemente amplificando, de forma indiscriminada, tanto la señal deseada como los ruidos laterales (véase Ruido más adelante). Así, el cometido principal del diseñador consiste en garantizar la recepción prioritaria de la señal deseada. Muchos receptores modernos de radio son de tipo superheterodino, en el que un oscilador genera una onda de radiofrecuencia que se mezcla con la onda entrante, produciendo así una onda de frecuencia menor; esta última se denomina frecuencia media. Para sintonizar el receptor a las distintas frecuencias se modifica la frecuencia de las oscilaciones, pero la media siempre permanece fija (en 455 kHz para la mayoría de los receptores de AM y en 10,7 MHz para los de FM). El oscilador se sintoniza modificando la capacidad del condensador en su circuito oscilador; el circuito de la antena se sintoniza de forma similar mediante un condensador. En todos los receptores hay una o más etapas de amplificación de frecuencia media; además, puede haber una o más etapas de amplificación de radiofrecuencia. En la etapa de frecuencia media se suelen incluir circuitos auxiliares, como el control automático de volumen, que funciona rectificando parte de la salida de un circuito de amplificación y alimentando con ella al elemento de control del mismo circuito o de otro anterior (véase Rectificación). El detector, denominado a menudo segundo detector (el primero es el mezclador), suele ser un simple diodo que actúa de rectificador y produce una señal de frecuencia audio. Las ondas FM se demodulan o detectan mediante circuitos que reciben el nombre de discriminadores o radiodetectores; transforman las variaciones de la frecuencia en diferentes amplitudes de la señal.

3.1.Amplificadores

Los amplificadores de radiofrecuencia y de frecuencia media son amplificadores de voltaje, que aumentan el voltaje de la señal. Los receptores de radio pueden tener una o más etapas de amplificación de voltaje de frecuencia audio. Además, la última etapa antes del altavoz tiene que ser de amplificación de potencia. Un receptor de alta fidelidad contiene los circuitos de sintonía y de amplificación de cualquier radio. Como alternativa, una radio de alta fidelidad puede tener un amplificador y un sintonizador independientes. Las características principales de un buen receptor de radio son una sensibilidad, una selectividad y una fidelidad muy elevadas y un nivel de ruido bajo. La sensibilidad se consigue en primera instancia mediante muchas etapas de amplificación y factores altos de amplificación, pero la amplificación elevada carece de sentido si no se pueden conseguir una fidelidad aceptable y un nivel de ruido bajo. Los receptores más sensibles tienen una etapa de amplificación de radiofrecuencia sintonizada. La selectividad es la capacidad del receptor de captar señales de una emisora y rechazar otras de emisoras diferentes que limitan con frecuencias muy próximas. La selectividad extrema tampoco resulta aconsejable, ya que se precisa un ancho de banda de muchos kilohercios para recibir los componentes de alta frecuencia de las señales de frecuencia audio. Un buen receptor sintonizado a una emisora presenta una respuesta cero a otra emisora que se diferencia en 20 kHz. La selectividad depende sobre todo de los circuitos en la etapa de la frecuencia intermedia.

3.2.Sistemas de alta fidelidad

Fidelidad es la uniformidad de respuesta del receptor a diferentes señales de frecuencia audio moduladas en la portadora. La altísima fidelidad, que se traduce en una respuesta plana (idéntica amplificación de todas las frecuencias audio) a través de todo el rango audible desde los 20 Hz hasta los 20 kHz, resulta extremadamente difícil de conseguir. Un sistema de alta fidelidad es tan potente como su componente más débil, y entre éstos no sólo se incluyen todos los circuitos del receptor, sino también el altavoz, las propiedades acústicas del lugar donde se encuentra el altavoz y el transmisor a que está sintonizado el receptor (véase Acústica). La mayoría de las emisoras AM no reproducen con fidelidad los sonidos por debajo de 100 Hz o por encima de 5 kHz; las emisoras FM suelen tener una gama de frecuencias entre 50 Hz y 15 kilohercios.

3.3.Distorsión

En las transmisiones de radio a menudo se introduce una forma de distorsión de amplitud al aumentar la intensidad relativa de las frecuencias más altas de audio. En el receptor aparece un factor equivalente de atenuación de alta frecuencia. El efecto conjunto de estas dos formas de distorsión es una reducción del ruido de fondo o estático en el receptor. Muchos receptores van equipados con controles de tono ajustables por el usuario, de forma que la amplificación de las frecuencias altas y bajas se pueda adaptar a gusto del oyente. Otra fuente de distorsión es la modulación transversal, la transferencia de señales de un circuito a otro por culpa de un apantallamiento defectuoso. La distorsión armónica ocasionada por la transferencia no lineal de señales a través de las etapas de amplificación puede reducirse notablemente utilizando circuitería de realimentación negativa, que anula gran parte de la distorsión generada en las etapas de amplificación.

3.4.Ruido

El ruido constituye un problema grave en todos los receptores de radio. Hay diferentes tipos de ruido, como el zumbido, un tono constante de baja frecuencia (unas dos octavas por debajo del do), producido generalmente por la frecuencia de la fuente de alimentación de corriente alterna (por lo común 60 Hz) que se superpone a la señal debido a un filtrado o un apantallamiento defectuoso; el siseo, un tono constante de alta frecuencia, y el silbido, un tono limpio de alta frecuencia producido por una oscilación involuntaria de frecuencia audio, o por un golpeteo. Estos ruidos se pueden eliminar mediante un diseño y una construcción adecuados. Sin embargo, ciertos tipos de ruidos no se pueden eliminar. El más importante en los equipos normales de AM de baja y media frecuencias es el ruido parásito, originado por perturbaciones eléctricas en la atmósfera. El ruido parásito puede proceder del funcionamiento de un equipo eléctrico cercano (como los motores de automóviles o aviones), pero en la mayoría de los casos proviene de los rayos y relámpagos de las tormentas. Las ondas de radio producidas por estas perturbaciones atmosféricas pueden viajar miles de kilómetros sin sufrir apenas atenuación, y, dado que en un radio de algunos miles de kilómetros respecto del receptor de radio siempre hay alguna tormenta, casi siempre aparecen ruidos parásitos. Los ruidos parásitos afectan a los receptores FM en menor medida, ya que la amplitud de las ondas intermedias está limitada mediante circuitos especiales antes de la discriminación, lo que elimina los efectos de los ruidos parásitos. Otra fuente primaria de ruido es la agitación térmica de los electrones. En un elemento conductor a temperatura superior al cero absoluto, los electrones se mueven de forma aleatoria. Dado que cualquier movimiento electrónico constituye una corriente eléctrica, la agitación térmica origina ruido al amplificarlo en exceso. Este tipo de ruido se puede evitar si la señal recibida desde la antena es notablemente más potente que la corriente causada por la agitación térmica; en cualquier caso, se puede reducir al mínimo mediante un diseño adecuado. Un receptor teóricamente perfecto a temperatura ordinaria es capaz de recibir la voz de forma inteligible siempre que la potencia de la señal alcance los 4 × 10-18 W; sin embargo, en los receptores normales se precisa una potencia de señal bastante mayor.

3.5.Fuente de alimentación

La radio no tiene componentes móviles excepto el altavoz, que vibra algunas milésimas de centímetro, por lo que la única potencia que requiere su funcionamiento es la corriente eléctrica para hacer circular los electrones por los diferentes circuitos. Cuando aparecieron las primeras radios en la década de 1920, la mayoría iban accionadas por pilas. Aunque se siguen utilizando de forma generalizada en los aparatos portátiles, la fuente de alimentación conectada a la red presenta ciertas ventajas, ya que permite al diseñador una mayor libertad a la hora de seleccionar los componentes de los circuitos. Si la fuente de alimentación de corriente alterna (CA) es de 120 V, ésta se puede alimentar directamente del arrollamiento primario del transformador, obteniéndose en el secundario el voltaje deseado. Esta corriente secundaria debe rectificarse y filtrarse antes de poder ser utilizada, ya que los transistores requieren corriente continua (CC) para su funcionamiento. Las válvulas utilizan CC como corriente anódica; los filamentos se calientan tanto con CC como con CA, pero en este último caso puede originarse algún zumbido. Las radios de transistores no necesitan una CC tan alta como las válvulas de antes, pero sigue siendo imprescindible el uso de fuentes de alimentación para convertir la corriente continua (CC) de la red comercial en corriente alterna (CA) y para aumentarla o reducirla al valor deseado mediante transformadores. Los aparatos de los aviones o de los automóviles que funcionan con voltajes entre 12 y 14 voltios CC suelen incluir circuitos para convertir el voltaje CC disponible a CA; tras elevarlo o reducirlo hasta el valor deseado, se vuelve a convertir a CC mediante un rectificado. Los aparatos que funcionan con voltajes entre 6 y 24 voltios CC siempre disponen de un elemento para aumentar el voltaje. La llegada de los transistores, los circuitos integrados y demás dispositivos electrónicos de estado sólido, mucho más reducidos y que consumen muy poca potencia, ha suprimido casi totalmente el uso de las válvulas en los equipos de radio, televisión y otras formas de comunicación.

4.HISTORIA

Aun cuando fueron necesarios muchos descubrimientos en el campo de la electricidad hasta llegar a la radio, su nacimiento data en realidad de 1873, año en el que el físico británico James Clerk Maxwell publicó su teoría sobre las ondas electromagnéticas (véase Radiación electromagnética: Teoría). 4.1.Finales del siglo XIX La teoría de Maxwell se refería sobre todo a las ondas de luz; quince años más tarde, el físico alemán Heinrich Hertz logró generar eléctricamente tales ondas. Suministró una carga eléctrica a un condensador y a continuación le hizo un cortocircuito mediante un arco eléctrico. En la descarga eléctrica resultante, la corriente saltó desde el punto neutro, creando una carga de signo contrario en el condensador, y después continuó saltando de un polo al otro, creando una descarga eléctrica oscilante en forma de chispa. El arco eléctrico radiaba parte de la energía de la chispa en forma de ondas electromagnéticas. Hertz consiguió medir algunas de las propiedades de estas ondas "hercianas", incluyendo su longitud y velocidad. La idea de utilizar ondas electromagnéticas para la transmisión de mensajes de un punto a otro no era nueva; el heliógrafo, por ejemplo, transmitía mensajes por medio de un haz de rayos luminosos que se podía modular con un obturador para producir señales en forma de los puntos y las rayas del código Morse (véase Samuel F. B. Morse). A tal fin la radio presenta muchas ventajas sobre la luz, aunque no resultasen evidentes a primera vista. Las ondas de radio, por ejemplo, pueden cubrir distancias enormes, a diferencia de las microondas (usadas por Hertz). Las ondas de radio pueden sufrir grandes atenuaciones y seguir siendo perceptibles, amplificables y detectadas; pero los buenos amplificadores no se hicieron una realidad hasta la aparición de las válvulas electrónicas. Por grandes que fueran los avances de la radiotelegrafía (por ejemplo, en 1901 Marconi desarrolló la comunicación transatlántica), la radiotelefonía nunca habría llegado a ser útil sin los avances de la electrónica. Desde el punto de vista histórico, los desarrollos en el mundo de la radio y en el de la electrónica han ocurrido de forma simultánea. Para detectar la presencia de la radiación electromagnética, Hertz utilizó un aro parecido a las antenas circulares. En aquella época, el inventor David Edward Hughes había descubierto que un contacto entre una punta metálica y un trozo de carbón no conducía la corriente, pero si hacía circular ondas electromagnéticas por el punto de contacto, éste se hacía conductor. En 1879 Hughes demostró la recepción de señales de radio procedentes de un emisor de chispas alejado un centenar de metros. En dichos experimentos hizo circular una corriente de una célula voltaica a través de una válvula rellena de limaduras de cinc y plata, que se aglomeraban al ser bombardeadas con ondas de radio. Este principio lo utilizó el físico británico Oliver Joseph Lodge en un dispositivo llamado cohesor para detectar la presencia de ondas de radio. El cohesor, una vez hecho conductor, se podía volver a hacer aislante golpeándolo y haciendo que se separasen las partículas. Aunque era mucho más sensible que la bocina en ausencia de amplificador, el cohesor sólo daba una única respuesta a las ondas de radio de suficiente potencia de diversas intensidades, por lo que servía para la telegrafía, pero no para la telefonía. El ingeniero electrotécnico e inventor italiano Guglielmo Marconi está considerado universalmente el inventor de la radio. A partir de 1895 fue desarrollando y perfeccionando el cohesor y lo conectó a una forma primitiva de antena, con el extremo conectado a tierra. Además mejoró los osciladores de chispa conectados a antenas rudimentarias. El transmisor se modulaba mediante una clave ordinaria de telégrafo. El cohesor del receptor accionaba un instrumento telegráfico que funcionaba básicamente como amplificador. En 1896 consiguió transmitir señales desde una distancia de 1,6 km, y registró su primera patente inglesa. En 1897 transmitió señales desde la costa hasta un barco a 29 km en alta mar. Dos años más tarde logró establecer una comunicación comercial entre Inglaterra y Francia capaz de funcionar con independencia del estado del tiempo; a principios de 1901 consiguió enviar señales a más de 322 km de distancia, y a finales de ese mismo año transmitió una carta entera de un lado a otro del océano Atlántico. En 1902 ya se enviaban de forma regular mensajes transatlánticos y en 1905 muchos barcos llevaban equipos de radio para comunicarse con emisoras de costa. Como reconocimiento a sus trabajos en el campo de la telegrafía sin hilos, en 1909 Marconi compartió el Premio Nobel de Física con el físico alemán Karl Ferdinand Braun. A lo largo de todos estos años se introdujeron diferentes mejoras técnicas. Para la sintonía se utilizaron circuitos resonantes dotados de inductancia y capacitancia. Las antenas se fueron perfeccionando, descubriéndose y aprovechándose sus propiedades direccionales. Se utilizaron los transformadores para aumentar el voltaje enviado a la antena. Se desarrollaron otros detectores para complementar al cohesor y su rudimentario descohesor. Se construyó un detector magnético basado en la propiedad de las ondas magnéticas para desmagnetizar los hilos de acero, un bolómetro que medía el aumento de temperatura de un cable fino cuando lo atravesaban ondas de radio y la denominada válvula de Fleming, precursora de la válvula termoiónica o lámpara de vacío. 4.2.Siglo XX El desarrollo de la válvula electrónica se remonta al descubrimiento que hizo el inventor estadounidense Thomas Alva Edison al comprobar que entre un filamento de una lámpara incandescente y otro electrodo colocado en la misma lámpara fluye una corriente y que además sólo lo hace en un sentido. La válvula de Fleming apenas difería del tubo de Edison. Su desarrollo se debe al físico e ingeniero eléctrico inglés John Ambrose Fleming en 1904 y fue el primer diodo, o válvula de dos elementos, que se utilizó en la radio. El tubo actuaba de detector, rectificador y limitador. En 1906 se produjo un avance revolucionario, punto de partida de la electrónica, al incorporar el inventor estadounidense Lee de Forest un tercer elemento, la rejilla, entre el filamento y el cátodo de la válvula. El tubo de De Forest, que bautizó con el nombre de audión y que actualmente se conoce por triodo (válvula de tres elementos), en principio sólo se utilizó como detector, pero pronto se descubrieron sus propiedades como amplificador y oscilador; en 1915 el desarrollo de la telefonía sin hilos había alcanzado un grado de madurez suficiente como para comunicarse entre Virginia y Hawai (Estados Unidos) y entre Virginia y París (Francia). Las funciones rectificadoras de los cristales fueron descubiertas en 1912 por el ingeniero eléctrico e inventor estadounidense Greenleaf Whittier Pickard, al poner de manifiesto que los cristales se pueden utilizar como detectores. Este descubrimiento permitió el nacimiento de los receptores con detector de cristal, tan populares en la década de los años veinte. En 1912, el ingeniero eléctrico estadounidense Edwin Howard Armstrong descubrió el circuito reactivo, que permite realimentar una válvula con parte de su propia salida. Éste y otros descubrimientos de Armstrong constituyen la base de muchos circuitos de los equipos modernos de radio. En 1902, el ingeniero estadounidense Arthur Edwin Kennelly y el físico británico Oliver Heaviside (de forma independiente y casi simultánea) proclamaron la probable existencia de una capa de gas ionizado en la parte alta de la atmósfera que afectaría a la propagación de las ondas de radio. Esta capa, bautizada en principio como la capa de Heaviside o Kennelly-Heaviside, es una de las capas de la ionosfera. Aunque resulta transparente para las longitudes de onda más cortas, desvía o refleja las ondas de longitudes más largas. Gracias a esta reflexión, las ondas de radio se propagan mucho más allá del horizonte. La propagación de las ondas de radio en la ionosfera se ve seriamente afectada por la hora del día, la estación y la actividad solar. Leves variaciones en la naturaleza y altitud de la ionosfera, que tienen lugar con gran rapidez, pueden afectar la calidad de la recepción a gran distancia. La ionosfera es también la causa de un fenómeno por el cual se recibe una señal en un punto muy distante y no en otro más próximo. Este fenómeno se produce cuando el rayo en tierra ha sido absorbido por obstáculos terrestres y el rayo propagado a través de la ionosfera no se refleja con un ángulo lo suficientemente agudo como para ser recibido a distancias cortas respecto de la antena. 4.3.Radio de onda corta Aun cuando determinadas zonas de las diferentes bandas de radio, onda corta, onda larga, onda media, frecuencia muy alta y frecuencia ultraalta, están asignadas a muy diferentes propósitos, la expresión "radio de onda corta" se refiere generalmente a emisiones de radio en la gama de frecuencia altas (3 a 30 MHz) que cubren grandes distancias, sobre todo en el entorno de las comunicaciones internacionales. Sin embargo, la comunicación mediante microondas a través de un satélite de comunicaciones, proporciona señales de mayor fiabilidad y libres de error (véase Comunicaciones vía satélite). Por lo general se suele asociar a los radioaficionados con la onda corta, aunque tienen asignadas frecuencias en la banda de onda media, la de muy alta frecuencia y la de ultraalta, así como en la banda de onda corta. Algunas conllevan ciertas restricciones pensadas para que queden a disposición del mayor número posible de usuarios. Durante la rápida evolución de la radio tras la I Guerra Mundial, los radioaficionados lograron hazañas tan espectaculares como el primer contacto radiofónico (1921) transatlántico. También han prestado una ayuda voluntaria muy valiosa en caso de emergencias con interrupción de las comunicaciones normales. Ciertas organizaciones de radioaficionados han lanzado una serie de satélites aprovechando los lanzamientos normales de Estados Unidos, la antigua Unión Soviética y la Agencia Espacial Europea (ESA). Estos satélites se denominan normalmente Oscar (Orbiting Satellites Carrying Amateur Radio). El primero de ellos, Oscar 1, colocado en órbita en 1961, fue al mismo tiempo el primer satélite no gubernamental; el cuarto, en 1965, proporcionó la primera comunicación directa vía satélite entre Estados Unidos y la Unión Soviética. A principios de la década de 1980 había en todo el mundo más de 1,5 millones de licencias de radioaficionados, incluidos los de la radio de banda ciudadana. 4.4.La radio actual Los enormes avances en el campo de la tecnología de la comunicación radiofónica a partir de la II Guerra Mundial han hecho posible la exploración del espacio (véase Astronáutica), puesta de manifiesto especialmente en las misiones Apolo a la Luna (1969-1972). A bordo de los módulos de mando y lunar se hallaban complejos equipos de transmisión y recepción, parte del compacto sistema de comunicaciones de muy alta frecuencia. El sistema realizaba simultáneamente funciones de voz y de exploración, calculando la distancia entre los dos vehículos mediante la medición del tiempo transcurrido entre la emisión de tonos y la recepción del eco. Las señales de voz de los astronautas también se transmitían simultáneamente a todo el mundo mediante una red de comunicaciones. El sistema de radio celular es una versión en miniatura de las grandes redes radiofónicas.

BANDA CIUDADANA "CB"

CB, banda ciudadana, radio canales utilizados para comunicaciones bidireccionales de corto alcance, tanto profesionales como personales. La CB, banda ciudadana, o CB Radio como se la conoce popularmente, nació en Estados Unidos en 1947 con la concesión de licencias al público en general en la banda UHF (frecuencia ultraalta) de los 460-470 MHz. Se utilizó principalmente en automóviles, camiones, domicilios particulares, empresas y fábricas que no disponían de teléfono inalámbrico. A principios de los años 80 operaban en Estados Unidos más de 20 millones de equipos CB con 40 canales; esta tendencia se reprodujo pocos años más tarde en Europa y otras zonas del mundo. La moda de los CB comenzó a declinar a mediados de la década de los ochenta. Los transmisores CB más modernos utilizan un circuito de síntesis digital con dos cristales que generan las 80 frecuencias básicas de un sistema de 40 canales, con tecnología de chips de silicio en circuitos integrados. Los transmisores de banda ciudadana, que tienen su potencia de entrada limitada a 5 vatios y la de salida a 4 vatios, tienen un alcance máximo de unos 24 kilómetros. "CB, banda ciudadana
