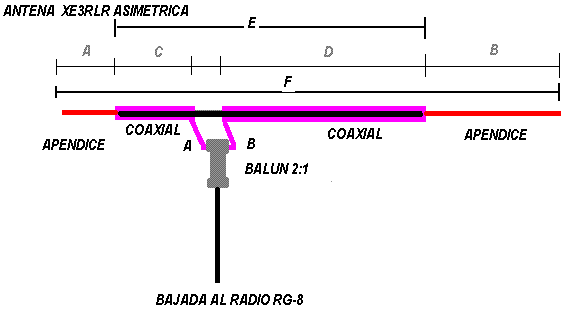

ANTENA DIPOLO CON BRAZOS ASIMETRICOS PARA LAS BANDAS DE 20 Y 40 MTS

DISEÑADA POR XE3RLR



En la construcción de la antena, se utilizarán 14.03 metros de cable coaxial y dos apendices en los extremos, Y un balun 2 :1 , para transformar la impedancia de 100 ohms a 50 ohms.



Diagrama para construcción del balun 4:1 con alambre no. 12 sobre nucleo de aire o también sobre ferrita



ELEMENTO
LARGO EN METROS
TIPO
CARACTERISTICAS
A
2.02 metros
LINEA ABIERTA
LINEA ABIERTA DE LA UTILIZADA EN TELEVISIÓN DE 300 OHMS
B
4.81 metros
LINEA ABIERTA
LINEA ABIERTA DE LA UTILIZADA EN TELEVISIÓN DE 300 OHMS
C
3.49 metros
COAXIAL 50 OHMS
Coaxial RG8/U AISLAMIENTO CON POLIETILENO SÓLIDO FV 66%
D
10.54 metros
COAXIAL 50 OHMS
Coaxial RG8/U AISLAMIENTO CON POLIETILENO SÓLIDO FV 66%
E
14.03 metros
COAXIAL 50 OHMS
Coaxial RG8/U AISLAMIENTO CON POLIETILENO SÓLIDO FV 66%
F
20.86 metros
LARGO TOTAL



Cálculos del cable coaxial central

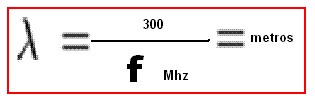

Longitud de onda completa





E=1/2 lambda x factor de velocidad

PARA 7.056 MHZ 1/2 LANDA TENEMOS :

E= ( (300 / 7.056mhz ) x ( 66/100) ) / 2 = 14.03 metros

UTILIZANDO RG8/U CON AISLAMIENTO DE POLIETILENO SÓLIDO EL FACTOR ES 66 %

SI USARAMOS OTRO TIPO DE COAXIAL CON DIFERENTE FACTOR DE VELOCIDAD CAMBIARA TODO DEBIDO AL TIPO DE AISLAMIENTO USADO ENTRE EL CENTRO Y LA MALLA.

PARA 14.178 MHZ 1/4 DE LAMBDA TENEMOS :

C = ( (300 / 14.178 mhz ) x ( 66/100) ) / 4 = 3.49 metros



D = E - C = 14.03 METROS -3.49 METROS = 10.54 METROS

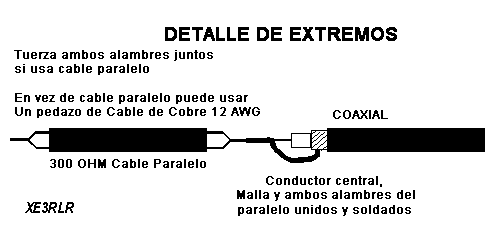

Para la construcción de ésta antena se utilizará cable coaxial al centro y linea abierta de 300 ohms de la utilizada para televisión en los apéndices externos, la antena resonrá en las bandas de 20 metros y 40 metros, en las frecuencias de 14.178 mhz y 7.056 mhz.

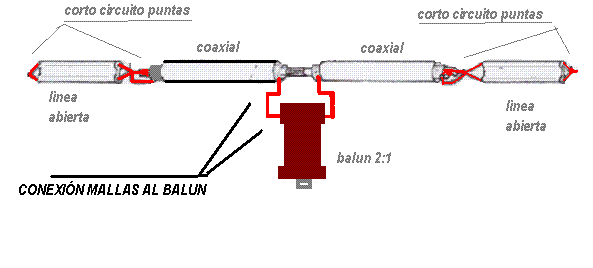

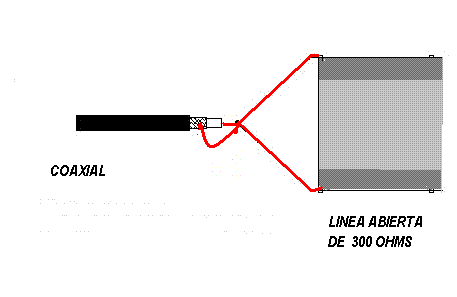

Conexión de malla al balun









DIAGRAMA PARA CONSTRUIR BALUN 4:1 DE 200 OHMS A 50 OHMS



Balun 4: 1 nucleo de aire de 50 ohms a 200 ohms ideal para antenas de onda completa

Balun 1:1 por CE4WJK

Material necesario.

1,50 Mts. de alambre de cu esmaltado de 2mm. de diámetro.

1 base de conector de coaxial SO-239.

3 pernos “jota” con doble tuerca (redondear la punta)

4 terminales del N°3.

1 barra de ferrita de 10 a 12 mm. x 65 mm. de largo.

2 tapas de tuvería de PVC de 40mm.

1 trozo de PVC de 40mm. de diám. x 120 mm. de largo.

2 pernos de bronce c/tuerca y golilla 5×30 mm.

4 tornillos remaches pop..para sujetar el conector

1 tubo adhesivo especial tuberías de PVC.

Construcción balun 1:1.

Bién estirados y paralelo los 3 alambres, los enrollaremos sobre la barra de ferrita o sobre un tubo mas firme de igual diámetro, devanando 8 vueltas, el bobinado quedará con 3 puntas en cada extremo, que señalaremos según el dibujo de la figura N°1. Los extremoa A y B se conectarán mediante soldadura con los terminales y se fijarán con los tornillos de bronce. El extremo C, a la masa de la base del conctor coaxil, y el D, al contacto central de dicha base mediante soldadura. Conviene que la barra de ferrita quede bién apretada dentro del bobinado para que no se caiga, pudiendo cementarla con unas gotitas de Araldite u otro pegamento. Ahora prepararemos la caja o envoltura que proteja el bobinado de la intemperie. En una de las tapas de PVC haremos 3 perforaciones de 3,5 mm. de diám. – 1 perforación arriba en el centro y 2 en los lados diametralmente opuestas – para colocar los pernos “j”. En la otra tapa haremos la perforación necesaria en su base para colocar la hembra del conector SO-239. Como la base de la tapa tiene un grosor de 8 mm.



Balun 1:1 por CE4WJK



Balun 1:1 por CE4WJK protección contra interperie



Balun 1:1 por CE4WJK listo para usarlo en una antena V invertida

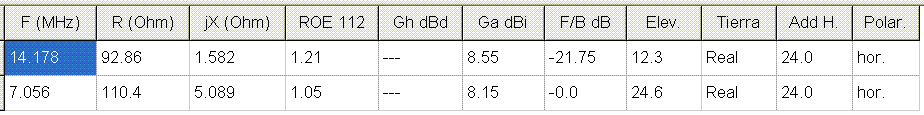

Como se puede apreciar la impedancia de la antena anda cerca de los 100 ohms en las dos bandas por lo que se usará un transformador de impedancias (balun 2:1), para compensar la relación de ondas estacionarias y así evitar el uso de una antena tunner.

La reactancia de la antena está cercana a cero en las dos bandas con lo cual se logra una buena resonancia, y como consecuencia de lo dicho anteriormente nos genera una buena relación de ondas estacionarias cercana a 1 en las dos bandas, sin sacrificar la gananacia generada a 24 metros de altura sobre el suelo, originando un bajo ángulo de radiación menor a 13 grados en la banda de 20 metros y menor a 25 grados en la banda de 40 metros, desde luego se puede apreciar que la montamos para que nos dé una polarización orizontal.

Dependiendo del factor de velocidad del cable coaxial que ulizaremos serán los dimenciones de la antena, Pués el factor de velocidad se ve afectado por el tipo de material aislante entre el alambre central del coaxial y su malla.



Comportamiento de la antena en la banda de 20 metros

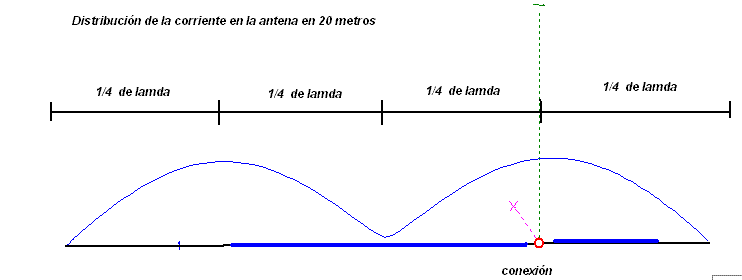

Distribución de las corrientes a lo largo de la antena en la banda de 20 metros



La alimentación de la antena no queda al centro de la misma por ello es un dipolo asimetrico que compensa su impedancia con un balun 2:1

Caracteristicas electro-magnicas de la antena

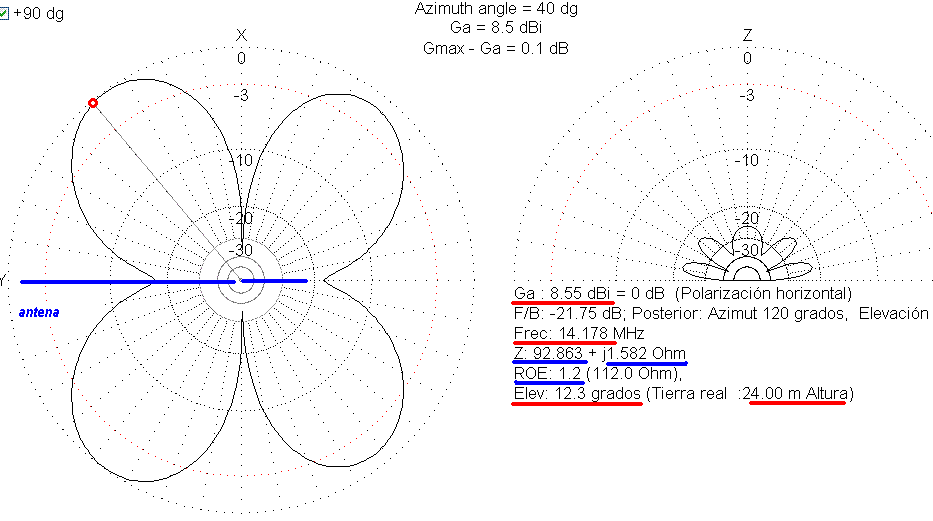

Patrones de radiación en 2D en la banda de 20 metros

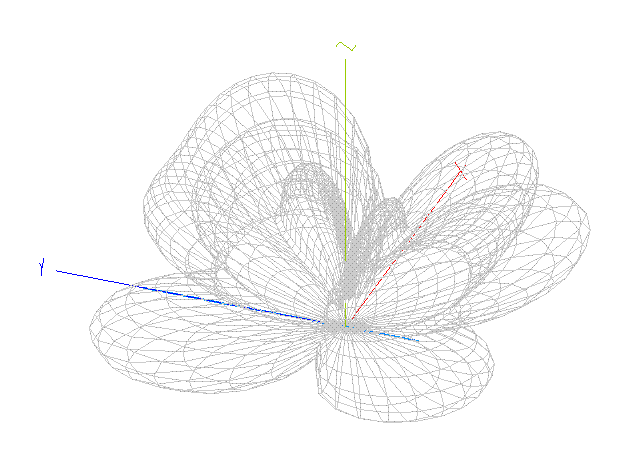

Patrón de radiación en 3D en la banda de 20 metros

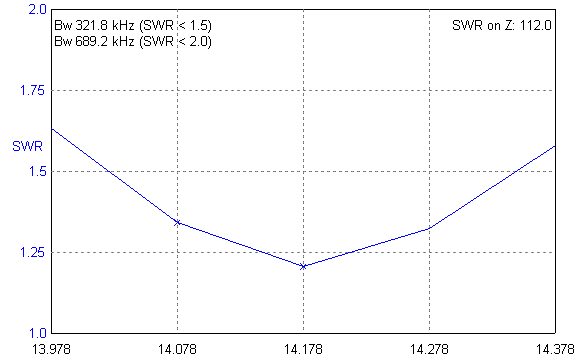

Ancho de banda y relación de ondas estacionarias

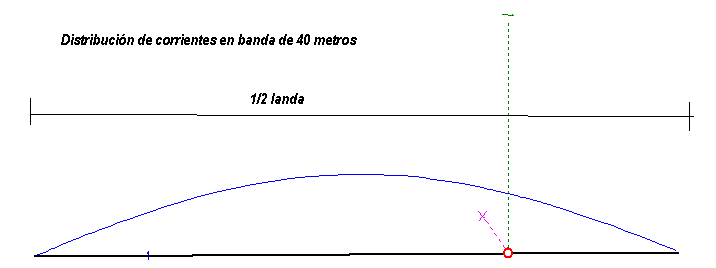

Comportamiento de la antena en la banda de 40 metros





Diagrama de radiación en 2D para la banda de 40 metros

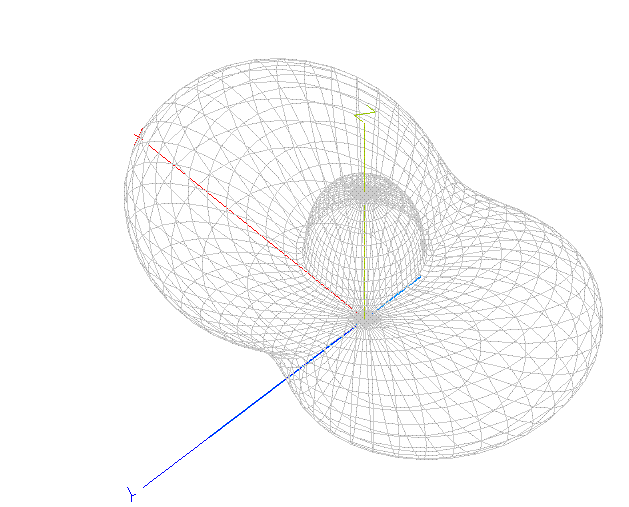

Diagrama de radiación en 3D para la banda de 40 metros

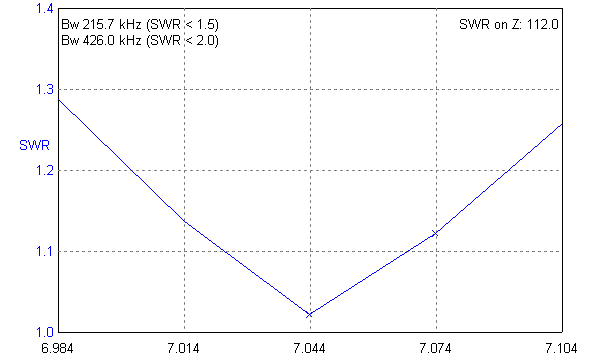

Relación de ondas estacionarias y ancho de banda en 40 metros
