Antena Direccional de 4 elementos para la banda de 11 metros.


Los programas Freware para radio aficionados me sirvieron para diseñar este arreglo de 4 elementos para la bada civil. La frecuencia central es. 27.7 Mhz. Lo decidí así debido a que varios usuarios de la CB trabajan en frecuencias superiores a 27.45 Mhz. Usé el programa de W7RAI, Chuck Smith para calcular las medidas en base primero a la relación de frente a espalda del arreglo. Luego le di las medidas aproximadas que ya conocemos, como son: el reflector con 1/2 longitud de onda; el radiador con un 95% de la media onda; el primer director con 91% de media onda y el segundo director con un 87% de la media onda.

El programa me dió los parámetros iniciales que no fueron ni con mucho lo mejor, pero tiene una función que optimiza las medidas para un frente a espalda que en este caso elegí como 25 dBs. Luego utilizé la función siguiente para mejorar la anchura de banda del arreglo.

Los resultados son los siguientes:
Frecuencia = 27.7 Mhz.
Longitud del reflector = 5.52 metros
Longitud del radiador = 5.26 metros
Espaciado entre el reflector y el radiador = 1.525 metros
Diámetro de los elementos = 2.54 milímetros (1 pulgada)
Longitud del Director 1 = 4.795 metros
Espaciado del radiador al director 1 = 1.185 metros
Longitud del Director 2 = 4.60 metros
Espaciado entre el director 1 y el director 2 = 1.185 metros
Impedancia de entrada = 47.4 ohms J=0 (reactancia)
Ganancia al frente = 7.33 dB
Relación de frente a espalda = 24.6 dB
Longitud del arreglo = 3.76 metros (boom)

Para el acoplamiento utilizé un gamma match que tuve que calcular con otro programa, la versión de N6BV sobre el programa GAMMA.EXE de WB0IKN y W7ITB.
Gamma Match calculado para una antena con: Frecuencia de resonancia en 27.7 Mhz.
Diámetro del tubo del gamma = 0.25 pulgadas.
Espaciado entre el centro del elemento radiador y el centro del gamma = 3 pulgadas
longitud del gamma = 23.4 pulgadas
Capacitancia = 71.13 pìco Faradios

gamma match

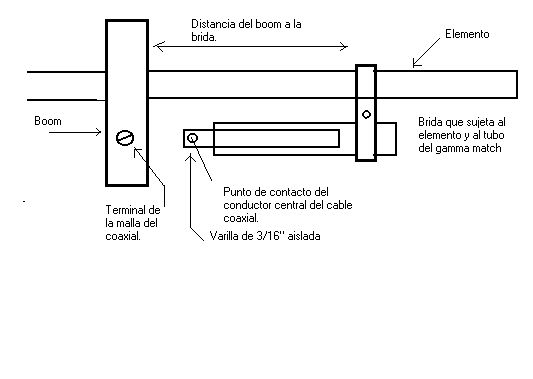

En la figuras anteriore podemos observar la forma de construir el gamma match . Para más datos sobre los detalles de construcción y la disposisción de los elementos en la antena direccional, debería revisar los boletínes La Tecolotita que puede encontrarlos en la página web del CRAJ, A.C. en: http://www.qsl.net/xe1rm

73 y DX
Por Adolfo Romero, XE1RM
[email protected]
