EDITORIAL

No deseando ignorar al semillero de radioaficionados que constituye la Banda Civil (CB), quiero dedicarles un reconocimiento a todos aquellos voluntarios que emplean las comunicaciones en esta banda para hacer el bien.

Me refiero a los que prestan servicio en las carreteras o en las ciudades, apoyando a las Cruz Roja o a otras organizaciones similares de ayuda, empleando su tiempo y recursos para ese fin.

También ellos son parte de una gran hermandad, aunque solo cuenten con equipos de potencia reducida para comunicarse. Los vemos en las ciudades, con sus antenas móviles caracterísicas, y en el techo de su casa la comunmente nombrada, antena "pata de gallo" y en algunos casos direccionales, para mejorar la señal transmitida.

En las carreteras, sobre todo cuando es temprada de vacaciones, prestan una muy valiosa ayuda a los paseantes. Siempre vigilan en lugares estratégicos y se relevan para que su señal llegue al puesto de socorros mas cercano. Hay que considerar que las señales en 11 metros a corta distancia se ven interrumpidas por la obstrucción de montañas o edificios.

Para corresponder a esos esfuerzos, tengo un artículo técnico que muestra las fases empleadas para el diseño y construcción de una antena direccional. En este caso lo haré para las bandas de 10 y 11 metros, dando los resultados en las medidas para cada banda por separado. No es que una misma antena sirva para las dos bandas, son medidas diferentes.

Por Adolfo Romero C, XE1RM
[email protected]

ARTÍCULO TÉCNICO

Aproveche las buenas condiciones de propagación en 10 mtrs.

Ya que el ciclo solar 23 nos ha mostrado sus bondades y la banda de 10 metros tiene aperturas excelentes durante el día, tenemos que aprovechar esas buenas condiciones construyendo una antena para esa banda.
Sabemos que una antena direccional de 3 elementos tiene una ganacia aproximada de 8.5 dBi (decibeles sobre radiador isotrópico) y una respuesta de señal frente/espalda de aproximadamente 25 dB. Si es que está diseñada para un máximo de F/B (front to back).
El elemento reflector tendrá una medida de punta a punta de 1/2 de onda a la frecuencia de corte, en estos dos casos emplearemos 27,3 MHz para 11 metros y 28,4 MHz para 10 metros. y la fórmula sería:

Ref = 150 / f(MHz)

Para el Radiador, la fórmula será :

Rad = 150 * 0.95 / f(MHz)


Para el Director, la fórmula será:

Dir = 150 * 0.915 / f(MHz)

El espaciado entre elementos viene dado por la fórmula siguiente:

R-R = 60 / f(MHz)

El espaciado entre el Radiador y el Director está dado por:

45 / f(MHz)

Estas son las medidas iniciales, de ellas se derivarán las optimizaciones para ajustarlas a lo que deseamos lograr, mayor ganancia, más anchura de banda, mejor relacion de frente/espalda.
Utilizando las fórmulas anteriores, vamos a construir una tabla con medidas para las dos bandas 11 y 10 metros.

ELEMENTO 10 metros 11 metros
Reflector 5.28 mtrs. 5.49 mtrs.
Radiador 5.01 mtrs. 5.21 mtrs.
Director 4.83 mtrs. 5.02 mtrs.
Espaciado R-R 2.11 mtrs. 2.19 mtrs.
Espaciado R-D 1.58 mtrs. 1.64 mtrs.

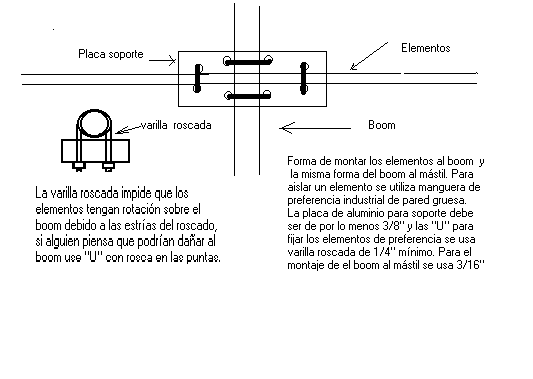

Las siguientes figuras nos darán gráficamente la forma de construir nuestra antena. Cómo sujetar la cama-soporte al mástil, cómo sujetar los elementos a la cama, cómo aislar el elemento radiador de la cama y cómo fabricar un elemento tipo doble bazuka para usarlo como acoplamiento entre la antena y el coaxial de alimentación.

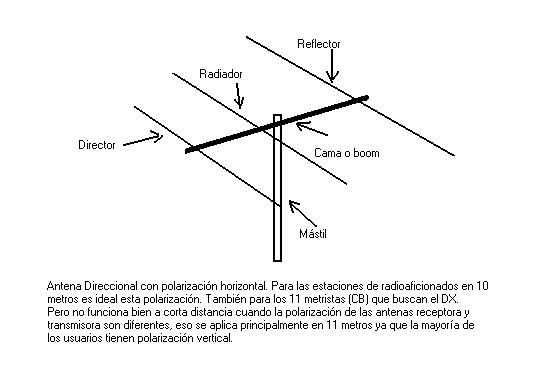

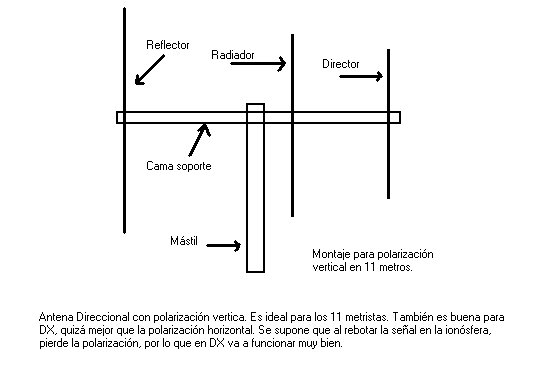

3 el. polarización horizontal 3 el. polarización vertical sistema de aislamiento acoplamiento placa soporte y varillas roscadas
Para más información sobre el tema del acoplamiento tipo doble bazuka, ver La Tecolotita No. 88. La Tecolotita No. 88.
En el próximo número de La Tecolotita daremos la información acerca del ajuste de la antena. Tendrán tiempo para comprar el material necesario y empezar la construcción de la direccional de 3 elementos.

73 y DX
Por Adolfo Romero, XE1RM
[email protected]
