Año 7 Número 56 , Julio de 1997

EDITORIAL

El interés de los jóvenes está centrado en las nuevas tecnologías; las computadoras, multimedias, juegos electrónicos, comunicaciones entre computadoras, etc., pocos se interesan en la radio comunicación, por lo menos aquí en nuestro país. La pregunta es:¿Cómo interesarlos en nuestro "hobby", la radioafición?. Ha crecido mucho la población de radioaficionados en el mundo, principalmente en Japón, por ejemplo: de ser unos cientos después de la Segunda Guerra Mundial, hasta alcanzar casi el millón hoy en día. Los Estados Unidos de America, también crecieron de unos 100,000 en 1955 más de 600,000, lo cual los llevó de ser el primer país con mas radioaficionados al segundo lugar en ese renglón.

En México, la población de radioaficionados ha crecido muy lentamente, en 1955 había aproximadamente 700 radioaficionados. Hoy tenemos más de 7000, es decir, 10 veces en 42 años, mientras que Japón creció en una relación de 1,400 veces.

Si analizamos los intereses de la población joven de esos países y también la de nuestro país, veremos que en Japón la tendencia está en las comunicaciones, ese pueblo desea estar comunicado con todo el planeta, no se encierran en su mundo, quizá la dificultad del idioma sea un impedimento, pero vemos que los japoneses tratan de aprender otros idiomas, principalmente el inglés.

Nuestro Radio Club ha tratado de que la radio afición se difunda en los medios estudiantiles y ya hemos promovido conferencias y eventos diversos en universidades, con participación regular, por ejemplo: las conferencias en la Casa Loyola, las conferencias de la Semana Internacional de las Comunicaciones en el Planetario y las efectuadas en la Univeresidad Cuauhtemoc.

Nuestro trabajo en los boletines dominicales a nivel nacional está dando magníficos resultados, tenemos una gran audiencia, confirmada por los que se reportan al final del boletín y los que no se reportan pero que de alguna forma nos hacen saber que escuchan nuestras transmisiones.


ARTICULO TECNICO

El efecto de aterrizar el reflector en las antenas Quad

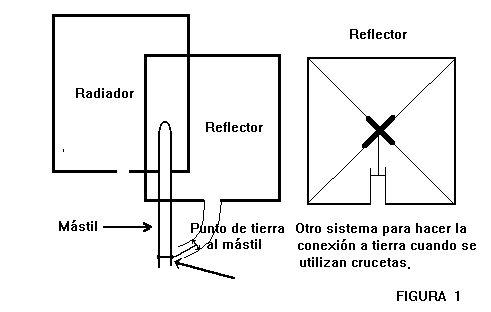

Las antenas de cuadro o antenas Cúbicas Cuadradas (Cubical Quad) adquieren una característica muy interesante si se aterriza el elemento reflector. Al reajustar el "stub" o sea la manga o que permite dimensionar el elemento para su máxima discriminación (Ver Fig.1), vemos que en cuestión de relación de frente/espalda de la antena, ésta aumenta en forma sorprendente, lo cual no se logra con el elemento aislado de tierra. Por conexión a tierra entendemos la cama de la antena, el mástil que la soporta, la cruceta metálica, etc.

[IMAGE]

Contando con un medidor de campo colocado atrás del reflector, pero retirado al menos 1/2 longitud de onda y valiéndose de prismáticos o de la ayuda de un colega que nos avise cómo está la lectura en el medidor, podremos ajustar el "stub" para conseguir una lectura mínima en el medidor de campo.

Es posible también que el ajuste sea para conseguir el máximo de señal hacia el frente de la antena, pero en ese caso el medidor se colocaría frente al elemento radiador. No he hecho la prueba en antenas que tengan un elemento director en vez del reflector, pero el caso es el mismo, solamente que el ajuste se realiza en ese elemento director.

El rendimiento que obtuve con el ajuste a máxima discriminación fue sensacional; por la espalda de la antena casi perdía señales que llegaban 10 dB sobre S 9 por el frente y por las puntas la discriminación era tan drástica que estaciones con S 9+20 dB casi se perdían. Vale la pena experimentar primero con la máxima discriminación y si es posible, comparar posteriormente ajustando la antena a máxima ganancia, lógicamente la discriminación va a ser menor, pero es posible que sea suficiente para rechazar señales laterales que pudieran hacer daño a la recepción de estaciones débiles.

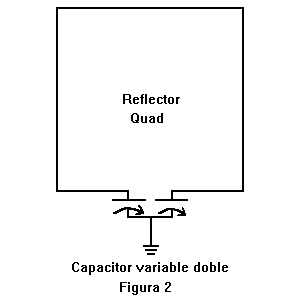

Si se está empleando para el ajuste del reflector un capacitor variable, éste debe ser de doble estator y se conecta según la Figura 2. Al ajustar el capacitor por medio de una perilla, procure retirar la mano de la perilla antes de verificar la lectura, por la capacidad que agregamos al circuito, que afectaría la lectura del medidor de campo.

[IMAGE]

Hay que hacer notar çque el capacitor variable doble debe conectarse a tierra la parte que corrersponde al rotor, que es el chasis del variable y los 2 estatores se conectan ya sea al cuadro o al "stub", la manga de ajuste. Sobra decir que este capacitor debe estar debidamente protegido contra la intemperie y debe permanecer seco durante las lluvias, para evitar que la antena pierda sus características.

Este sistema de aterrizar el reflector puede implementarse en antenas Quad de 3 y 4 elementos, pero el ajuste de los directores es otro asunto y lo trataremos después.

Por Ing. Adolfo Romero, XE1RM

[email protected]
