CONEXIÒNES DE PC A TRANSCEPTOR PARA MODOS DIGITALES

PSK-31, RTTY, SSTV, etc, etc

( SI TU RADIO NO TIENE VOX CONTROL Y NO DESEAS HACER EL CIRCUITO PTT, ENTONCES TIENES QUE HACER LA CONMUTACIÓN MANUALMENTE)

Conexión Transmisión de Audio

Conectar un cable apantallado entre la entrada de micrófono del transceptor y el LINE OUT
de la placa de sonido a través de un atenuador de 40 db, que consiste en una resistencia
en serie de 100K alimentando una resistencia de 1K en paralelo. Este atenuador reducirá el
nivel de la LINE OUT de la tarjeta de sonido de cerca de 1 voltio a la entrada normal de MIC
a un nivel de entrada de 10 milivoltios, de esta manera la salida elevada de la placa de sonido
no sobreexcitará y distorsionará la entrada MIC del transceptor.

Estas instrucciones, fueron tomadas del manual de ayuda del programa MIXW, Y DIGIPAN, este programa es muy bueno, y lo principal que es gratis, lo pueden bajar de Internet..

Pero en general sirve para cualquier programa, por ejemplo yo uso el MixW 2.06 y me funciona perfectamente, y con otros que he probado tambien, por ejemplo el MTTY, EL LOGGER, EL CHROMA PIX etc,etc. Los diagramas fueron hecho por su servidor. y si alguien quiere ponerlos en su pagina puede hacerlo, solo citando la fuente de donde fue tomado

Conexión Recepción del Audio

Conectar un cable de audio entre la salida de audio del transceptor y el conector de la placa de
sonido LINE IN. La salida de audio del transceptor puede ser la salida del altavoz, una salida auxiliar, o el conector de los auriculares. Es mejor utilizar la salida de audio del transceptor, si está disponible, que no esté afectada por el control de volumen.

En el caso que la salida de audio del transceptor sea demasiado baja, producirá un fondo manchado de azul en la ventana del espectro del DigiPan, si es así cambie la conexión del cable en el lado de la placa de sonido de LINE IN a MIC.

El nivel de recepción de audio es controlado por el volumen de recepción del DigiPan y, si procede
del altavoz o de la salida de auriculares del transceptor también por el control de volumen de éste.

Configure la tarjeta de sonido a la mejor tasa de muestreo posible para una calidad de definición
de la visualización de las señales recibidas. DigiPan funciona mejor a una tasa de muestreo de
11025Hz. o superior.

Señal                       Conector DB9                Conector DB25


             RTS                       Pin-7                                Pin-4

                       DTR                      Pin-4                                Pin-20

          Ground                  Pin-5                                Pin-7

Conexión T/R

El VOX del transceptor puede ser utilizado teóricamente para controlar a función transmisión/recepción, sin embargo a menudo su ajuste es difícil para una operación cómoda mientras sigue manteniendo los niveles de audio necesarios para conservar una señal de salida PSK sin distorsionar. Por esta razón, DigiPan suministra un control del PTT del transceptor vía las salidas RTS y/o DTR del puerto serie RS232 del ordenador. (Computadora)

Las salidas RTS y DTR del puerto serie no son directamente compatibles con el control del PTT de muchos transceptores. Las salidas de +12 +15 VDC del puerto serie para transmisión y -12 a -15 VDC para la condición de recepción. Por otro lado los circuitos PTT del transceptor, requieren generalmente una masa para transmisión y un circuito abierto para recepción. Para la mayoría de transceptores de estado sólido será suficiente un simple transistor de conmutación NPN (2N2222 o equivalente), con una resistencia de 2.2K en serie entre la base y el puerto serie, el emisor conectado a masa, un diodo conectado entre la base y el emisor (para prevenir que los -12 a -15 VDC alcancen el transistor), y el colector a la línea PTT del transceptor.

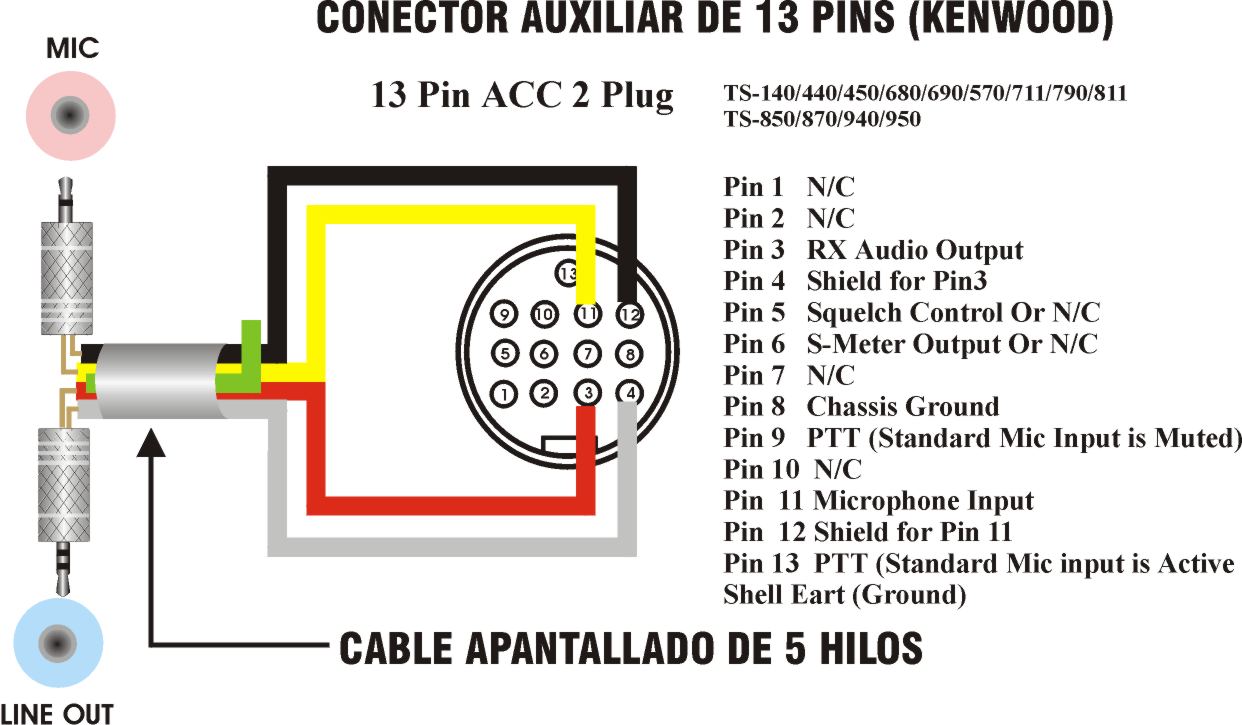

CONEXION AUXILIAR EN KENWOOD (13 Pins)

EN LO PERSONAL YO CONECTE MI RADIO  KENWOOD TS-850S A MI PC, MEDIANTE UNA CONEXIÓN DE 13 PINS QUE PARA ESTE PROPOSITO YA TRAE EL RADIO DE FABRICA, ESTA CONEXIÓN ( ACC2) SE ENCUENTRA EN LA PARTE POSTERIOR DEL RADIO Y DE MUCHOS MODELOS DE KENWOOD, QUE SE ENCUENRAN LISTADOS EN EL DIAGRAMA QUE A CONTINUACION LES PRESENTO.

Mi experiencia haciendo modos digitales me ha enseñado que esta es la conexión más segura y la mas eficiente, ya que no hay que intercalar resistencias ni tampoco hacer el circuito PTT, pues esto ya viene calculado de fabrica y se trabaja exclusivamente con el vox control del equipo. Únicamente tienen que hacer las conexiones que a continuaciòn les muestro.Yo use un cable de 5 hilos, porque fue el que conseguí, pero realmente solo se usan 4 hilos los cuales van conectados a los pines 3 y 4, y pines 11 y 12, como podrán ver en la ilustración. La principal ventaja es que no tienen que estar quitando y poniendo el micrófono como normalmente pasa cuando de SSB queremos pasar a modos digitales, además que el volumen normal del radio no afecta el desempeño del programa que usen en su PC para hacer modos digitales, en fin que es una conexion además de segura, muy cómoda, yo tengo usandola desde hace dos años, con magnificos resultados.

El detalle de conexión en el jack que va a LINE OUT lo pueden ver en el primer diagrama de esta página, así mismo pueden ver en la parte superior derecha de este diagrama, los modelos de Kenwood que tienen la entrada auxiliar (ACC2) para los propósitos aquí descritos.

NOTA: PARA ESCRIBIR ESTE ARTICULO, ME BASE EN LOS MANUALES DE AYUDA, TANTO DE DIGIPAN, COMO DE MIXW, LOS DATOS DEL ULTIMO DIAGRAMA, FUERON TOMADOS DE UN BOLETIN DE KENWOOD DE LA "AMATEUR RADIO DIVISION"LLAMADO "MICELLANEUS CONNECTORS" DE FECHA 26 DE ENERO DE 1999. TODOS LOS DIAGRAMAS FUERON HECHOS POR MÍ.  ESPERO LES SEAN DE UTILIDAD Y QUE LES SIRVAN PARA PODER PRACTICAR LOS MODOS DIGITALES

Si tienen alguna duda y requieren ayuda, no dejen de ponerse en contacto con su servidor, con mucho gusto estaré para servirles.

atte.

Luis Gonzalo Noyola Loera

XE1ITJ
