廠長的隨時裝拆便攜式
六米波 3 Element Yagi

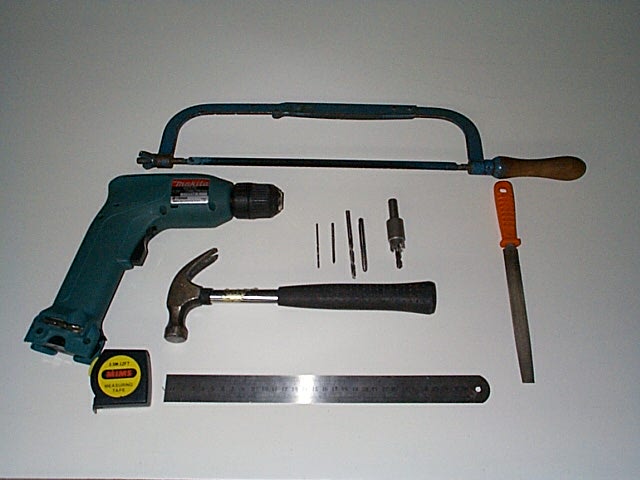

製作所需工具 |

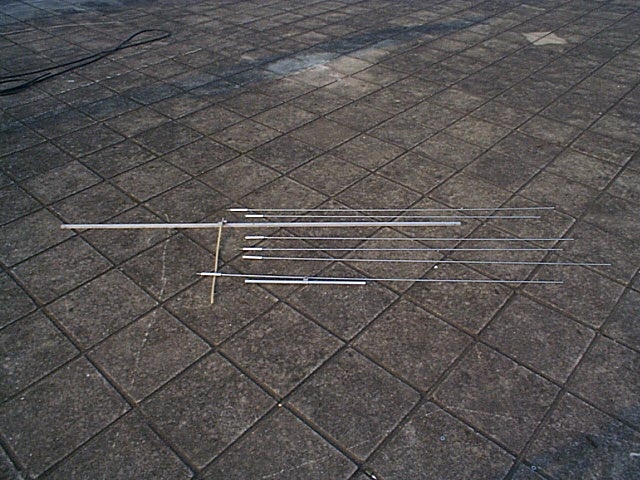

依呎吋圖剪裁後部件 |
ReddiMatch部份用RG-8U cable 芯套入鋁通造成 |

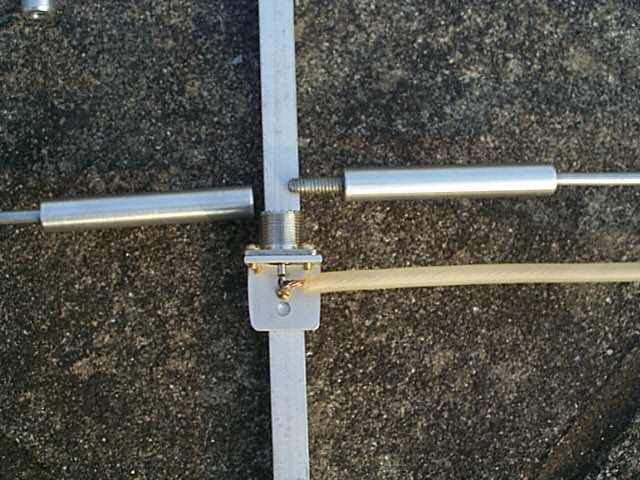

RG-8U cable芯銲在高頻座芯線位 |
振子上緊在Boom上情況 |

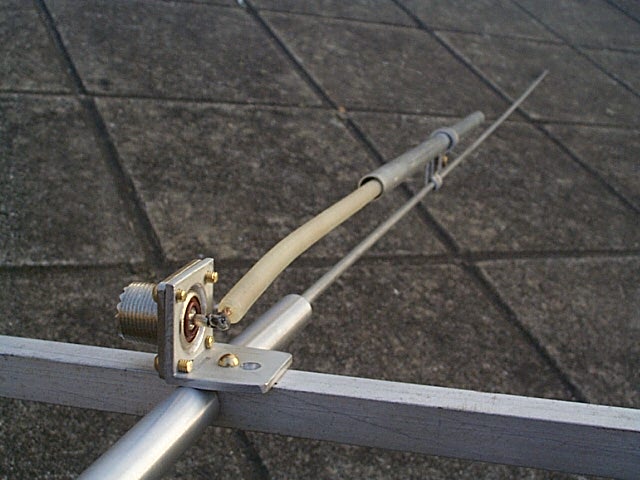

RG-8U cable芯套入鋁通時情形 |

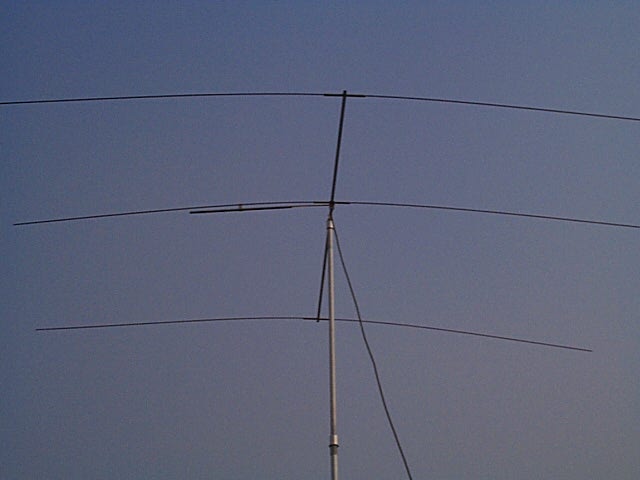

各個Elements上緊後用伸縮通豎起作水平極化幅射 |
另一角度 (背景為 CP-6) |
安裝妥當後用廠長的259B測試讀數 |
滿意後再作垂直極化測試但因沒有用垂直的呎吋所以效果不理想 |
水平極化呎吋圖 |

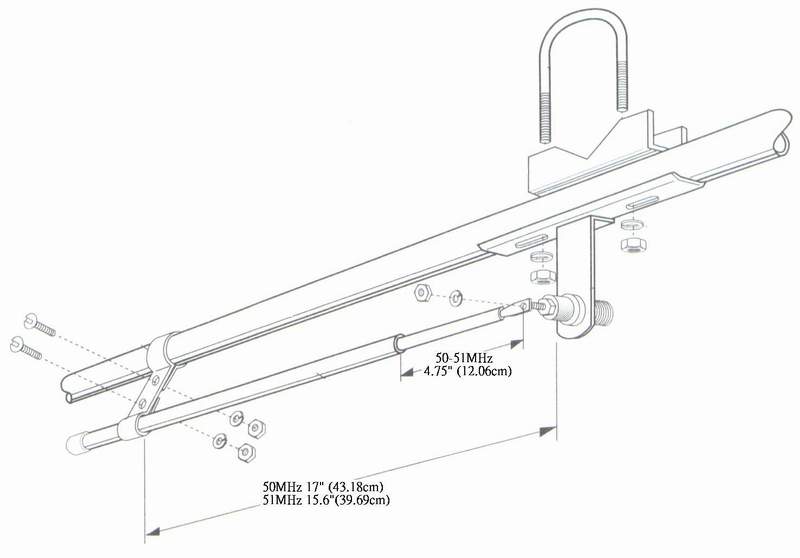

此天線用Reddi-Match之呎吋圖 |
此 Yagi 天線之呎吋乃參考 Cushcraft A50-3S 型號而來, 饋電匹配採用 Reddi-Match
