又是例會打茶之際，VR2ZGH 突然從袋口中掏出一支只有 5.5cm
長的象拔仔天線來。正當眾人一如上次見到 Isotron 般懷疑他是否在攪笑中，他卻一本正經的解說如何這般的從構思至試製進而付諸實行的經過。真窺他可以想得出要造一支這麼細小的天線來，因為他本人在構思之時也只是本著不會有實用價值而姑且一試的心態來出發。最後當然逃不過填海工程部的一關啦，在眾人異口同聲說要它過一過大考這一關的要求下，最後它也難逃填海工程部測試的命運來了。下面數幅圖片顯示了測試的結果，大家不妨一看。VR2ZGH 精心繞製的超級迷你象拔仔天線
又是例會打茶之際，VR2ZGH 突然從袋口中掏出一支只有 5.5cm
長的象拔仔天線來。正當眾人一如上次見到 Isotron 般懷疑他是否在攪笑中，他卻一本正經的解說如何這般的從構思至試製進而付諸實行的經過。真窺他可以想得出要造一支這麼細小的天線來，因為他本人在構思之時也只是本著不會有實用價值而姑且一試的心態來出發。最後當然逃不過填海工程部的一關啦，在眾人異口同聲說要它過一過大考這一關的要求下，最後它也難逃填海工程部測試的命運來了。下面數幅圖片顯示了測試的結果，大家不妨一看。

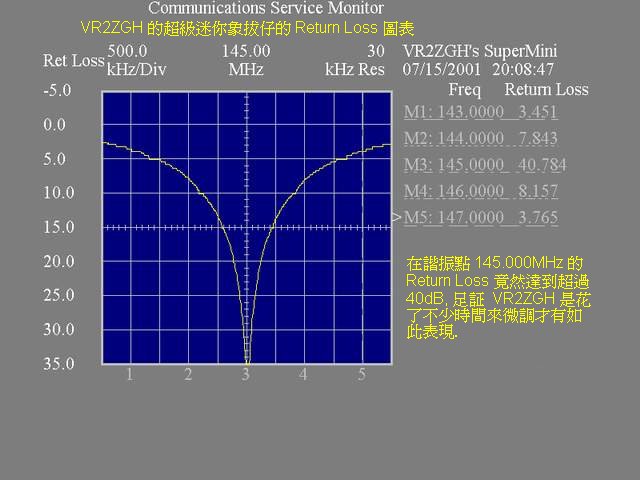

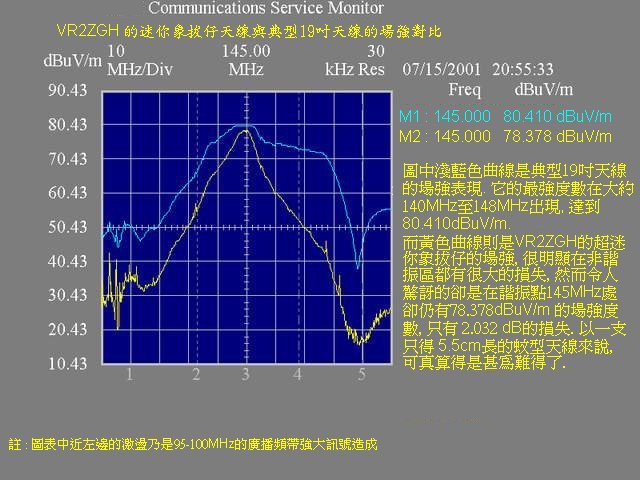

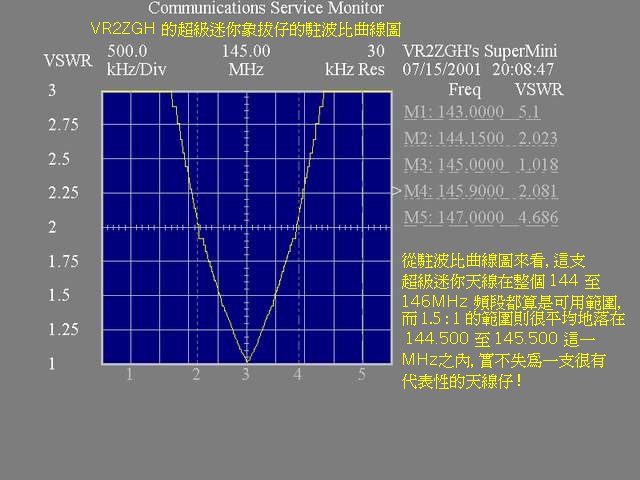

Return Loss / VSWR / 95-195MHz場強
 |
 |
 |
 |
VR2YUQ 也來一個黃蜂尾後針天線功課
今個星期五又例會打茶，VR2YUQ 帶來了他的一個功課(如左圖)。一看之下已知道這是一個以
ZGH 的超迷你象拔仔為藍本而製作的另一支小天線，大家姑且叫它做黃蜂尾後針。那麼它的成效又如何呢
? 請看下列三個圖表吧。

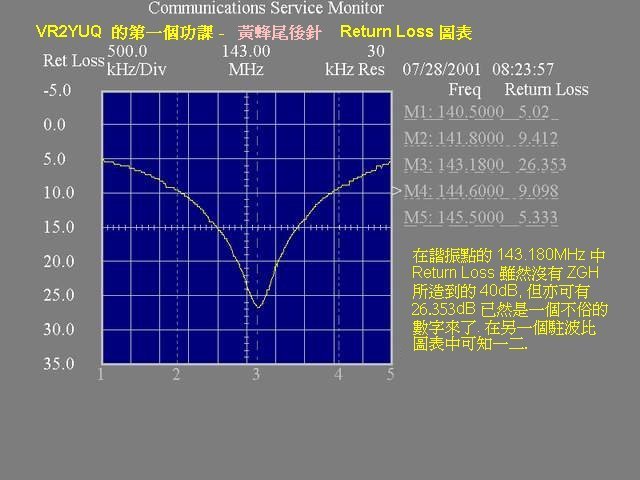

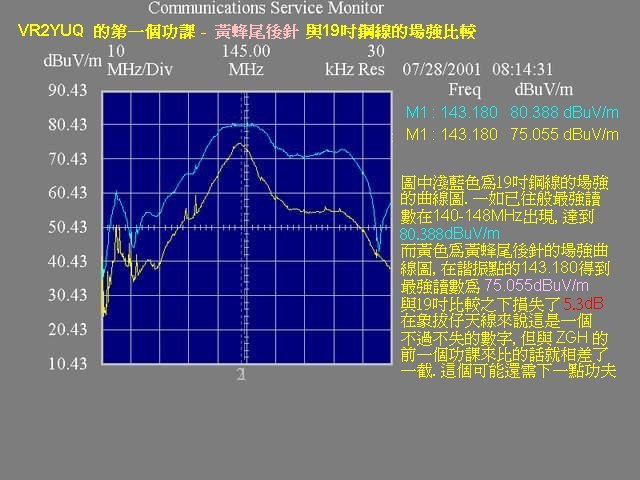

Return Loss / VSWR/ 95-195MHz場強
 |
 |
 |
