今次最後一個用來衡量接收機好壞的數據就是IP3, 筆者過往多年在港的無線電生涯裡時常都聽到一些玩機多年的前輩在中繼站討論如何得知一部無線電機的接收能力是好是壞時, 都甚少聽得到有關這個數據的討論. 到底是這個數據太神秘 ? 還是那些前輩們對這個數據根本就沒有知識以至只流於線路中有多少級濾波來作為準則的搞笑情況來呢 ?
姑勿論如何, 筆者在十多年前有幸在當時的大老山中轉站聽到一位當時已極資深的無線電操作員 VS6GW 在與另一位當時是新進師兄的Ham友討論接收機的性能時提到了這個名詞. 在當時的討論內容中, 筆者亦著實獲益良多. 及至其後從一些美國的技術書刊中獲得更進一步的資料後, 更對他當時的論述佩服得五體投地. (註: VS6GW 今天已變作 VE3RGW 大家有空不妨去探訪一下他的個人網站,在其站內有關Radio的資訊亦極具參閱性及趣味)
什麼是IP3呢 ?
其實每一部接收機在設計時都會因應不同的線路及零件的應用而在數字計算上可繪畫出一條理想中的表現曲線來的. 即是說, 根據設計者的意願, 一個輸入的訊號經過接收機的處理後就會得出一個如何如何的輸出訊號. 集合了多個這樣由設計意念而來的數字點後就可得出這條理想曲線來了.

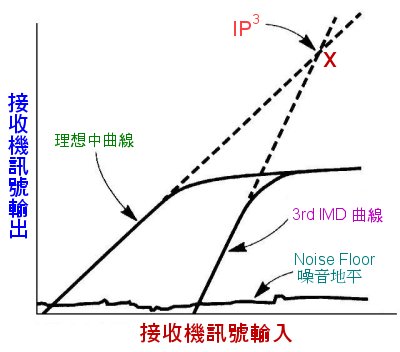

然而設計歸設計, 不竟在把接收機的實體製作了出來後再用儀器去測量時, 總是會得出另一條不是理想中而是實際表現的曲線來的. 而 IP3 就是把設計中理想的表現曲線與及在上一頁中提到的 3rd Order IMD 表現曲線分別沿它們的線性段延伸至它們相交(如下圖中 X 點). 這個相交點就是 IP3 (3rd Order Input Intercept).
至於如何以這個相交點的數值來衡量該部接收機的表現, 在技術理論層面來講, 就會相當冗長及沉悶, 但結論卻是相當簡單.....越高的 IP3 數字(dB), 接收機的表現就越佳.
在數學層面方面, 就著我們先前幾頁有關接收機參數的數據中, IP3 的計算方程式如下 :
IP3 = 1.5(IMD Dynamic Range in dB) + (MDS in dBm)
如果以今次我們用作測試的中古 IC-751 為例的話, 在第二頁內,它的 MDS 是 -129dBm, 在第六頁內, 它的 IMD-DR 是 81dB, 於是乎 ......
IP3 = 1.5(81dB)+(-129dBm) = -7.5dBm
而這個 -7.5dBm 在一般來說就認真差強人意了. 今次亦非常多謝 WellSee兄提供了一幅由美國方面而來很有用的各個牌子無線電機的參數篇給大家作參考. 在該圖中, 大家可以清楚比較出現今各流行牌子接收機的表現, 在參閱過本参數篇內各頁中的內容後, 相信大家已不難明白該份資料內的數據的意義而有所適從了. 其中 IC-706Mk-IIG 的 IP3 竟然比我們今次測試的中古 IC-751 還要差, 可真是令買了它的 Ham 友一殼眼淚了.
接收機參數篇全篇完, 多謝各位收看.
