| 有齊了上頁所提的儀器後, 就可以正確地開始測量一部接收機的各個參數了. |
| - 靈敏度 Sensitivity 之 MDS Noise Floor : |
|
要測知接收機的靈敏度有幾種步驟, 而所選擇的接收工作模式(AM/FM/SSB)則是取捨的關鍵. 其中一個最常為業界所採用者就是量度它的MDS, 有時也叫作Noise Floor噪音地平)這個步驟最適宜用來測試CW及SSB接收機用. |
|
| 用這個步驟所量度出來的MDS即表示是該接收機的最低可偵測到的訊號強度. 而這個MDS的強度定義就是與該接收機內部所產生的噪音強度一樣再高出 3 dB 的訊號強度, 這也就是它叫做 Noise Floor 的來由了. |
| 要量度MDS, 可用一訊號產生器如上圖般調至接收機的頻率, 把產生器的輸出調較至零輸出, 這時留意接收機輸出端接著的音頻電平錶的讀數,然後慢慢增加訊號產生器的輸出直至音頻電平錶的讀數剛好比先前的讀數有3dB的增加. 這時訊號產生器的訊號強度就叫作這部接收機的MDS了. | |
| 而它的單位則視乎訊號產生器上的刻度而叫 uV 或 dBm 了. | |
| 附帶一提的是越窄頻帶的接收模式, 其MDS的數字就越理想.在上圖內的例子中, 我們把一部中古品的IC-751作測試時得出的數據是訊號產生器是-125dBm而衰減器則定在-4dB. 於是 MDS (Noise Floor) = -125dBm – 4dB = -129dBm...............(1) | |

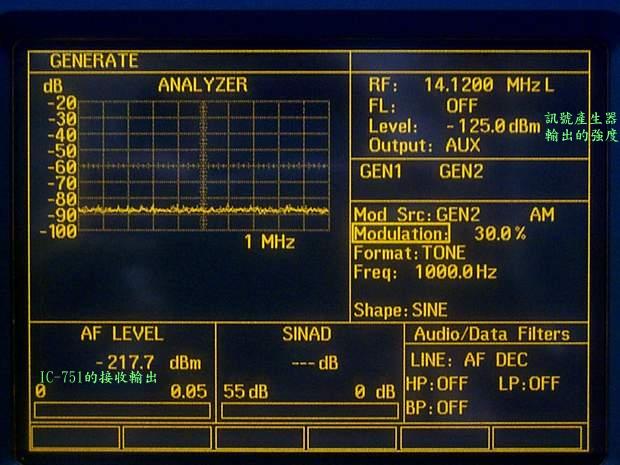

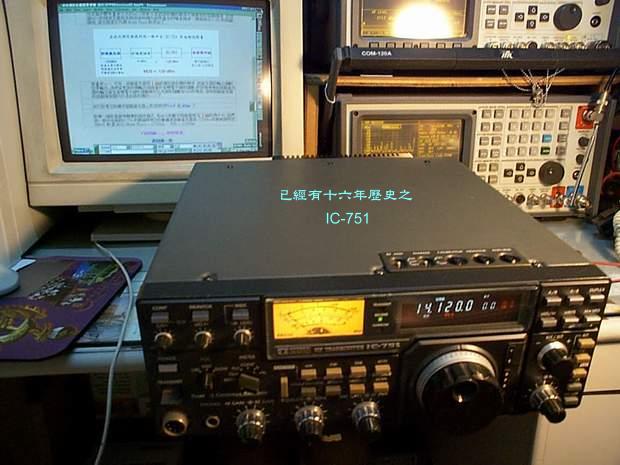

| 下左圖為中古之IC-751在被測試中的情境, 下右圖則顯示訊號產生器和音頻電平錶的讀數 |
 |
 |
.......密切留意 !
