VR2VIP 交來測試的144-146MHz
Bandpass Filter
|
今天,VR2VIP 交來一個由鴨寮街 CQ Shop 買回來很別緻的 Bandpass Filter。說讓我們來一個解剖及測試,左邊小圖就是它的外貌。從它身上的標貼可見到它是 Antenna Giken Co. Ltd. 的出品,它的製造年份竟然是1991年的六月,足有12年長了,可是它外表的新淨程度卻絕不令人相信它已是這麼老了。 |

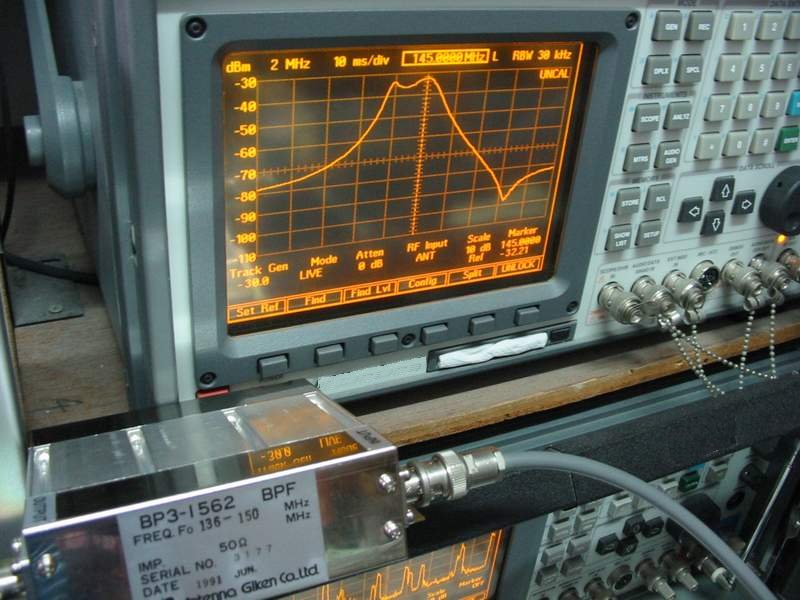

第一時間把它接上頻譜分析儀看看它的原裝表現,即時發覺它的曲線表現並未有被調至最佳狀態而出現有兩個山峰(原裝曲線圖可參看圖二),這很有可能是由它出廠至今已有一段很長時間被放置在貨倉而致失調也未定。姑勿論如何都好,反正今次我們也會將它解剖開來,待一會兒把它裝回原狀時才再把它調節妥當吧。 |
媲美一些小型的雙功器(Duplexer) ?
圖三
|
圖四
|
圖五
|
圖六
|

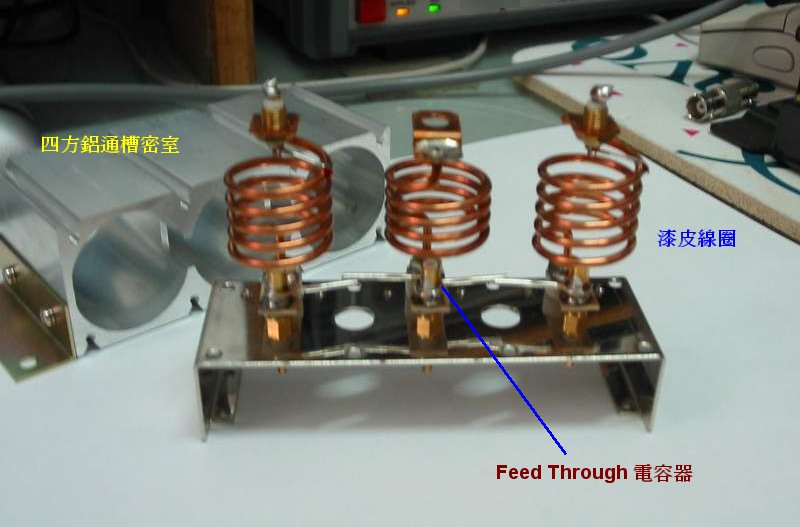

驟眼看來,此濾波器的結構跟一些小型的 duplexer 很相類似。它由一排三列的方形鋁通槽組成三個密室如圖三,當中每一個密室都由一個線圈及一個
FeedThrough 電容器組成。線圈則由一般的漆皮線繞成,如果把它們電鍍銀的話,Q

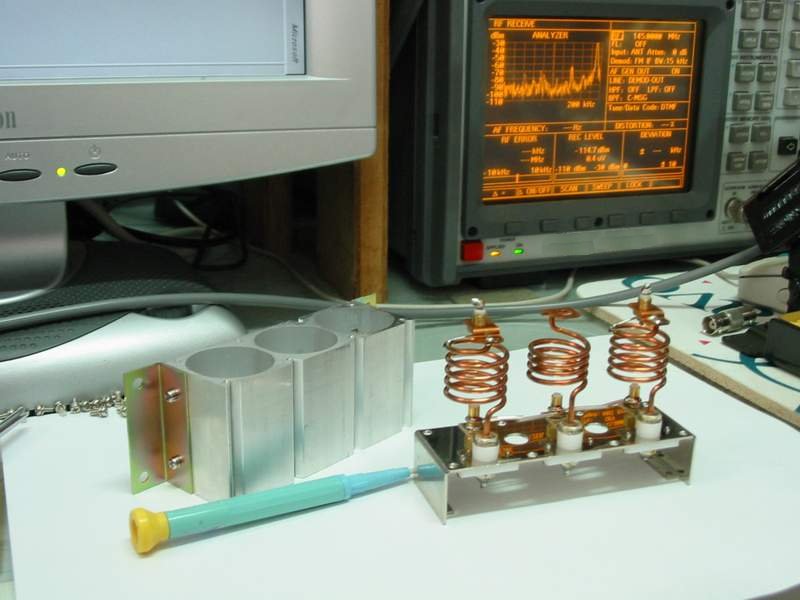

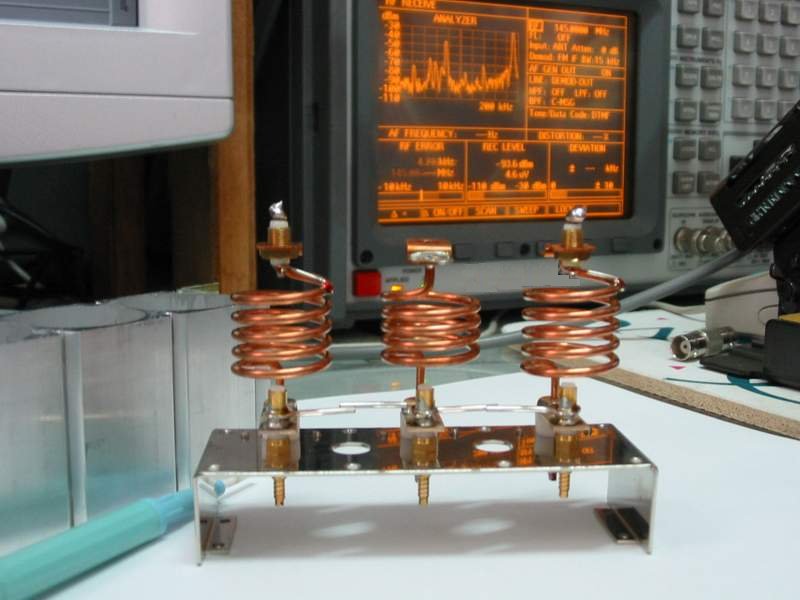

值將會很高,可是一分錢一分貨,我們當不會期望用這麼少的金錢買得到了吧。圖四,圖五,圖六展示了內部結構的緊密,在此要向
VR2VIP 說一聲多謝他給了我們這一個機會一睹此濾波器的內部結構。
觀賞完它的結構,讓我們把它還原然後再調節至最佳曲線狀態吧。
以下圖表就是調節完畢後的曲線表現了 !!
圖七
|
圖七 A
|
圖八
|
圖八 A
|
圖七是它在 144-146MHz
內的表現,熟悉調節轉播站 Duplexer 的 Ham
友應該感到它很面善吧。只可惜它的 Bandpass 和

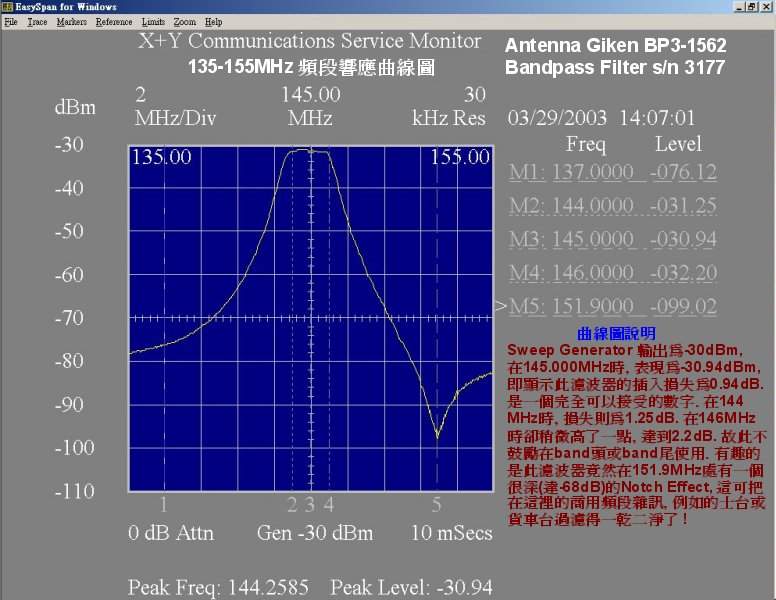

Bandreject 相隔有 6 MHz 有多,要不然它已是可以用來作雙功器用了(一笑)。圖七
A 是由電腦 Markers 計算它在五個特定頻率的響應,Ham 友們可 click 入去看詳細說明。圖八則是以
0 - 1000 MHz 全頻段掃瞄來觀測它的 Bandpass
性能,在圖八 A 內的 Markers 計算有詳細的解說。希望此次測試能給予大家一個有用的資訊。
特此鳴謝 VR2VIP 借出濾波器
