超級無敵雙頻(144/430Mhz)廉價天線

尚有幾位三圈半家庭成員因未有照片關係將稍後補回 特此致歉

特別鳴謝 :

地球防衛軍天線廠廠長 & 技術發展部部長

填海工程部總部長漢奸廿四交叉英倫亦歸功不少

自製廉價VHF / UHF Dual Band 車載用天線

以下介紹一簡單易造之雙頻段(144MHz 1/4波長 , 430MHz 5/8 波長)天線給大家。
此天線製作完成後只須經一般振子長度之調節即可應用，其特點乃在兩公
尺頻段範圍內可有15-18 MHz 之工作範圍(駐波比低於 1:1.5 )。如能準確
繞製線圈則 UHF 亦有差不多10 MHz 之工作範圍。


製作方法：

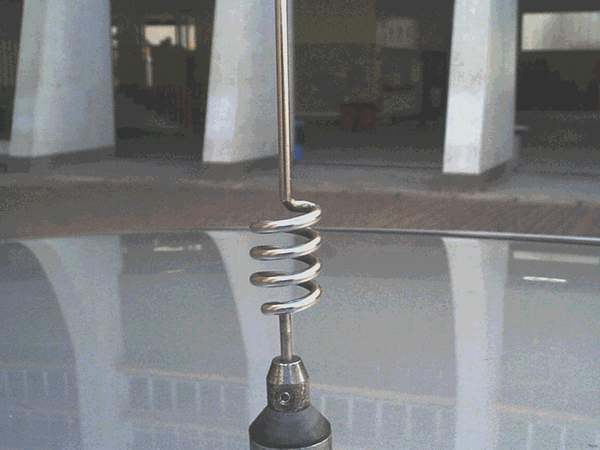

以一2mm粗之鋼枝圍繞一直徑13mm之實心銅或鐵枝連繞三圈，由於鋼枝
有回彈力之故，所以繞製時可能須要繞多過三圈，待放手時回彈至三圈左右
便可。於實際製作時我曾試過兩圈半至三圈半皆不大問題，只須事後調節駐
波及必要時把線圈拉長或壓短都可以得出理想之諧振點來。

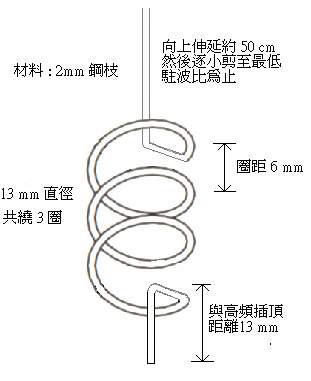

繞製完畢將接高頻插一邊之鋼枝剪至在插入高頻插後還露出13 mm 才到線

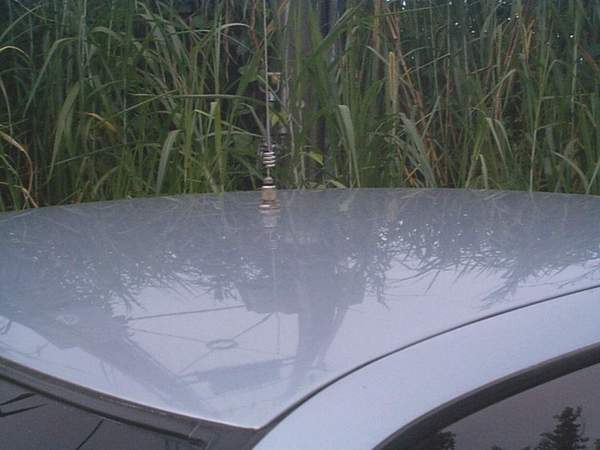

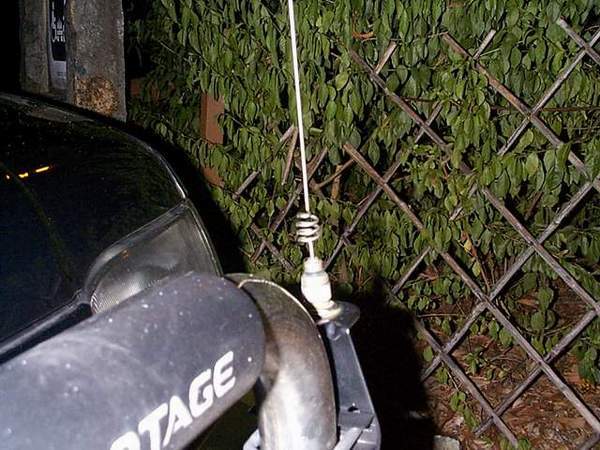

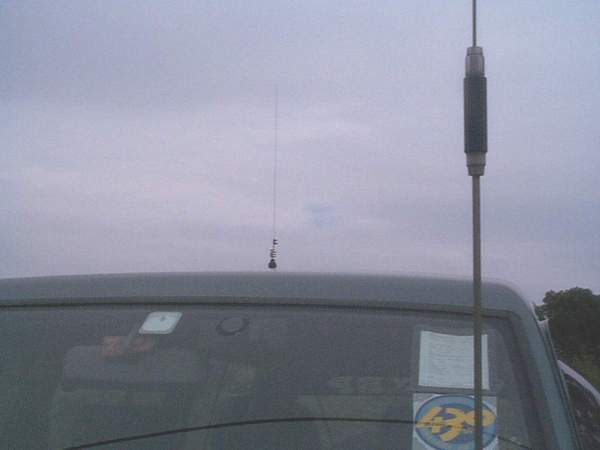

圈(如圖1)。線圈以上則留有至少50 cm 以供剪至最低駐波用。將天線裝在車頂時駐波比由141.200MHz 至 154.700MHz 皆維持在1:1.5或以下。 製作過程如下 :
