也也烏蠅拍

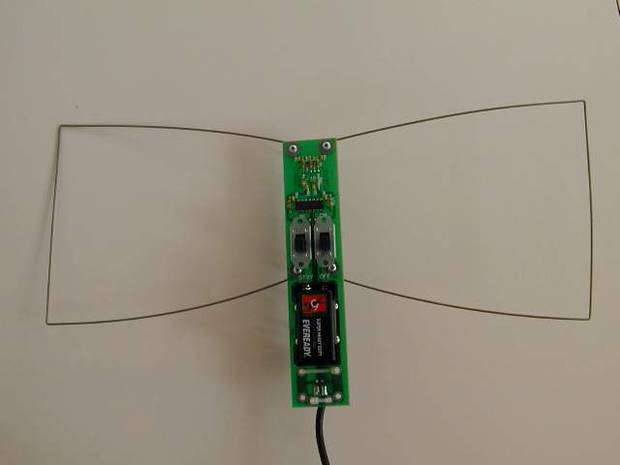

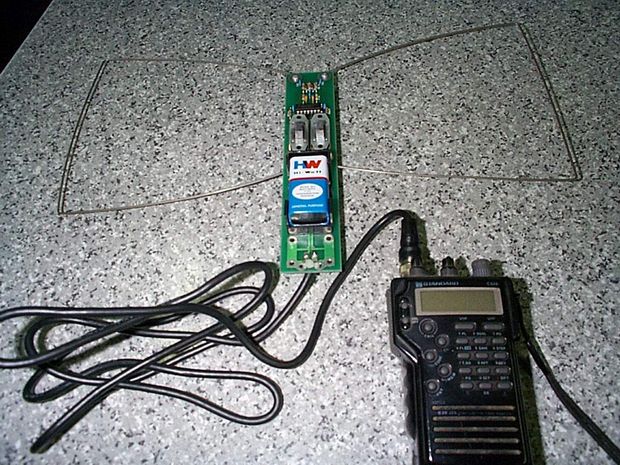

這是一個相當好玩的烏英拍, 價錢廉宜, 最好的地方是無需購置昂貴的器材, 只需接上一部普通的手提機然後調較至你想偵測的電波頻率, 在空曠地方(沒有太多反射波的情況下)都能相當準確測出電波的來源方向.

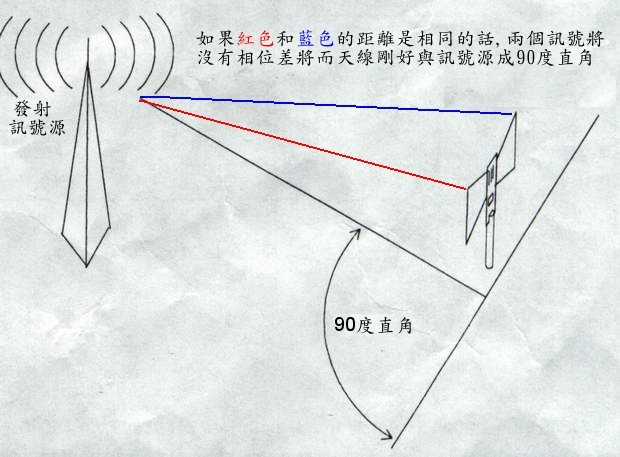

此烏蠅拍的方向測定工作原理是以測量電波來源的兩個途徑(分別由紅及藍代表)在到達煲呔形天線的左右兩個單元時的相位差而成. 當其中一條天線距離訊號源稍微遠一些時, 分別由兩條天線所收到的訊號會出現一個相位差. 當兩條天線都與訊號源同一距離時, 這個相位差就會消失, 而這時煲呔天線亦正好與訊號來源的方向成九十度直角.

由紅和藍兩個途徑而來的訊號是透過一個高速轉換元件不停輪流轉換天線的兩個單元(頻率大約是1kHz左右). 然後把這兩枝天線所收到的訊號分別饋至一部普通的VHF接收機去. 當兩枝天線與訊號源的距離不一樣的時候, 這個高速轉換天線的1kHz頻率將因為相位差而被調制至原有的訊號上, 故此在接收機的揚聲器中會聽到一個大約1kHz的嗚嗚聲. 當兩枝天線與訊號源的距離相同的時候, 這個嗚嗚聲將因為同相的關係而在揚聲器中消失.

由於它只是利用相位差原理這般簡單的操作關係, 當天線單元與訊號源成九十度直角時, 我們並不能決定訊號源是由天線的某一邊還是另一邊而來, 要解決這個問題就要去另一個地點再測量一次然後在地圖上用交叉點定位法來決定那一個方向才是訊號的來源了.

緊記 : 當手機接上了烏蠅拍時切勿發射 !
