VE3PIJ
HF equipment:

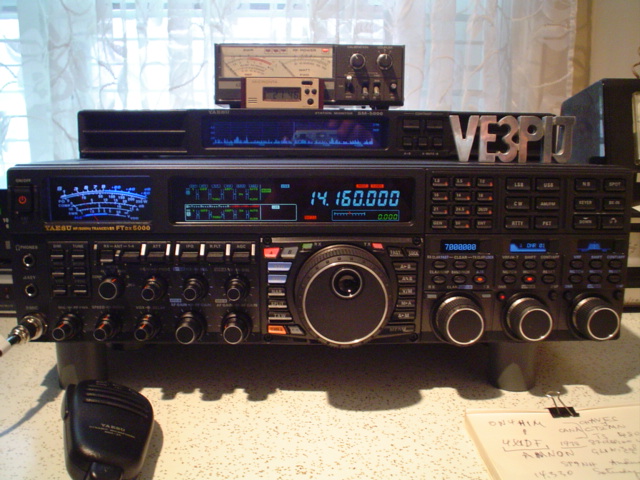

TS-870, FT-1000D
Antennas:
Inverted-V na 3.5 i 7 MHz
dwuelementowy Cubical Quad na pasma 14 do 28 MHz
|
Roman Czarnik
VE3PIJ
Antennas:
|
| April 1997 |
 |
| February 2005 |
 |

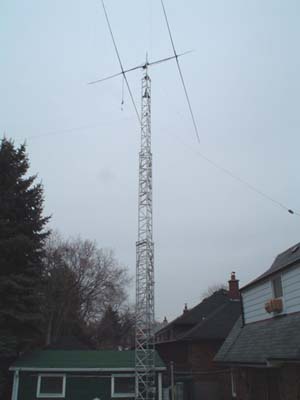

Wieża, na której umocowane są anteny, jest produkcji amerykańskiej firmy
ALUMA Tower Company, Inc. w Vero Beach na Florydzie. Jest to solidna, w pełni aluminiowa, spawana konstrukcja składająca się z trzech 20-to stopowych sekcji, teleskopowo rozsuwanych do wysokości 48 stóp z pomocą układu stalowych linek i wyciągarki ślimakowej. Wieżę również można położyć na boku po zainstalowaniu dodatkowego systemu. Cała wieża waży około 190 kilogramów. W szczytowej sekcji jest mechanizm (rotor), który obraca 10-cio stopowy maszt a z nim anteny.

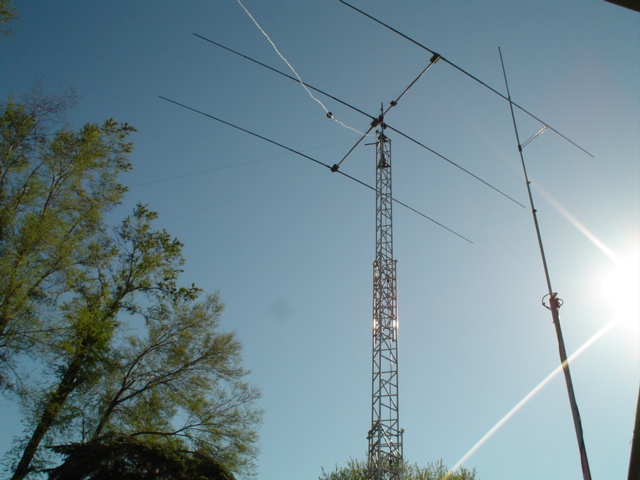

Zdjęcie pokazuje cztero-elementowy cubical quad na cztery pasma: 20, 18, 15 i 10 metrów. |
| October 2004 |
 |
Niestety, nie udało się zestroić powyższej anteny ze względu na małą odległość do własnego domu i domu sąsiada. Zbyt wielki wpływ ma aluminiowa wykładzina ścian domów (aluminium siding) na elektryczne parametry anteny rozstrajając ją przy każdej zmianie jej kierunku. Tak więc obecny quad jest dwuelementowy, to jest ma tylko ramki radiatora i refektora.
Na zdjęciu widoczna jest antena inverted-V z trapami. |
| February 2005 |
