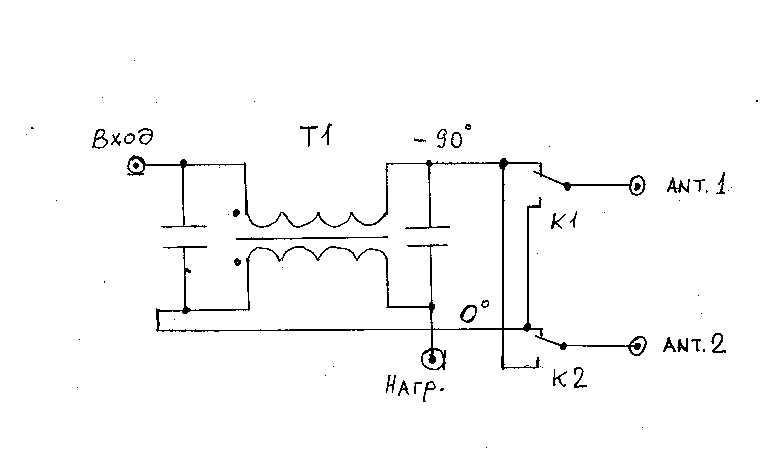

Основные достоинства и недостатки питания антенных систем по методу Коллинза были уже описаны мной ранее в статье ,,4 эл. система, запитанная по методу Коллинза,, В новой же статье я бы хотел остановиться на варианте 2 эл. системы по тому же методу. Не все радиолюбители вероятно имеют возможность установить 4 элемента вертикалов на 7 Мс на дачном участке или тем более на крыше своего дома. А вот поставить 2 эл. на 7 Мс думаю, что это вполне реальная задача даже на крыше дома. Я вскользь уже упоминал о том что ответвителем для 4 эл. можно запитать и 2 эл. но если вы не планируете работу 4 эл. то можно изготовить гибридный ответвитель конкретно для работы только 2 эл. системы. Схема такого ответвителя изображена на рисунке.

 Схема очень простая и состоит из трансформатора Т1, аналогичного из предыдущей статьи. Кольцо тоже от Амидон T200-2. Это кольцо диаметром 2,00 инча или 5 см. Проницаемость кольца 10 и рабочий диапазон от 2 до 30 Мс. Все рекомендации по намотке кольца, сборке конструкции и т.д. описаны в предыдущей статье и полностью справедливы и для этой конструкции, поэтому я повторяться не буду. На фото(ответвитель для работы на 3,5 Мс)  два нижних разъема - входной и нагрузка. Два верхних - антенные порты. Слева - питание реле.

Напомню лишь, что индуктивность каждой из обмоток кольца для 7 Мс равна 1,13 мкГн., емкости начальные 226 пФ а конечные значения не указаны т.к.  конкретно они зависят от измеренной емкости обмоток. Для 3,5 Мс это будет 2,18 мкГн и емкости по 436 пФ.

Используется здесь только одно реле с двумя группами контактов. Реле желательно на 24 В.

В этой системе сами вертикалы устанавливаются на расстоянии 10,2 м.  Высота вертикалов примерно 10,5 м. Питаются вертикалы двумя отрезками кабеля лучше 50 Ом но можно и 75 Ом, хотя в этом случае можно ожидать слегка повышенный КСВ. Длинна отрезков кабелей 0,25 волны или для 7,05 Мс будет равна 7,02 м при Ку=0,66. Если Ку вашего кабеля будет иной, скажем 0,72 или 0,82 то придется пересчитать длину питающих кабелей. Входной кабель 50 Ом любой длины.

Схему блока управления я не привожу, она может быть любой, лишь бы выдавала 24 В для реле и имела тумблер, который может включать ли выключать 24 В для реле ответвителя. Это и будет переключение ДН антенны. На схеме изображено обесточенное реле и в этом случае максимум ДН приходится в направлении вертикала, запитанного фазой -90 гр.

Очень желательно питающие вертикалы кабеля и питающие реле провода развязать по ВЧ с помощью ферритовых колец.

В заключении могу отметить, что таким ответвителем можно запитывать не только вертикалы но рамки, диполя, слоперы и пр. излучатели, разнесенные на 0,25 волны в пространстве.

Этот ответвитель строго однодиапазонный. Стоимость такого кольца без пересылки в Амидоне $4.5

Данная система была опробована совсем недавно и показала превосходную работу. КСВ в полосе от 7,0 до 7,3Мс практически был одинаковым. ДН мгновенно переключается и разница в приеме доходит до 5-6 баллов. На передачу все давали разницу 25 дб или 4 балла.

73!VE3KF, TO3T

Alex.
