Calculer la longueur électrique
d'un câble coaxial



La vitesse d'un signal radio est la même que la vitesse de la lumière soit 299,792mètres par seconde ceci est très utile car il nous permet de déterminer la longueur d'une onde radio en divisant la vitesse de la lumière par la fréquence. Ce chiffre revient souvent dans les calculs reliés aux radio amateurs.

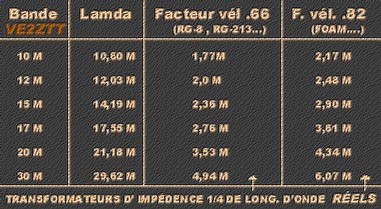

Par exemple, on peut calculer la longueur de l'onde pour une fréquence de 144MHz. La formule est 300,000 / 144,000 = 2.083 mètres  Le fait de connaître la longueur d'une onde radio est essentiel pour la fabrication des antennes. Cette connaissance est aussi très utile pour calculer la longueur de câble coaxial nécessaire pour réaliser un transformateur d'impédance(1/4 , 1/2 longueur d'onde etc.) Le transformateur 1/4 d'onde est très populaire. Vous devez penser que lorsqu'on veut calculer une longueur de 1/4 d'onde, on a qu'à diviser 300par la fréquence, divisé par 4 on aura notre quart d'onde ,

pas du tout !

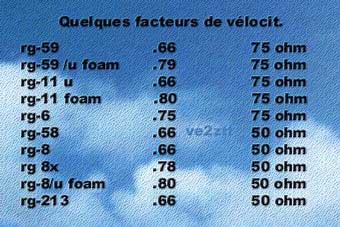

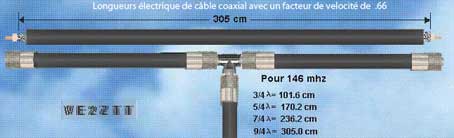

Les ondes voyagent à différentes vitesses selon le médium . Par exemple ,elle voyagent à 66% de la vitesse de la lumière dans la plupart des câble coaxial  utilisés comme :RG-8.RG-11, RG-213, RG-59C'est ce que l'on appelle le facteur de vélocité. On comprendra qu'il faut en tenir compte.* Pour calculer la longueur électrique d'un câble, on applique la formule : 300/fréq. x facteur de vélocité



BALANCER UN SYSTÈME D' ANTENNE













Calculateur pour câble avec un facteur de vélocité connu :

Fréquence

MHz
Facteur de vélocité

La plupart des câbles = 0.66

 1/2 l =

centimètres
1/4 l =

centimètres
