Antenne MOXON

  Cette antenne réagi comme une yagi avec un gain semblable

                             à une yagi de 2 éléments

Mentionnons que les rectangles Moxons, avec ses éléments repliés vers l'arrières sont une variation intéressante de l'antenne Yagi . Les essais pratiques et les simulations sur ordinateur ont indiqués qu'elle a un gain inférieur, mais seulement une fraction de moins que le gain normal d' une yagi conventionnelle. Les dimensions sont moins imposantes que celles d' une yagi et son taux de réjection arrière( F/B ) est bien meilleur. On l'alimente directement pour obtenir un match direct PARFAIT avec un câble coaxial de 50 ohms. Les quelques expériences que j' ai fait avec des moxons sont très très encourageantes! Le rectangle de Moxon a été à l'origine conçu par Moxon/G6XN, mais considérablement amélioré, transformé et popularisé par L..B CEBIK  W4RNL

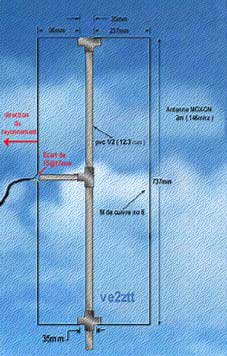

       Plans pour 146 mhz  ( Toujours alimenter directement @ 50 ohm )









                                                               Voici un programme qui vous sera utile pour calculer les

                                                                  dimensions  d' une antenne moxon

                                    EXEMPLE :



            Télécharger :    Moxgen.zip   ( Gratuit courtoisie  L. B. Cebik, W4RNL)

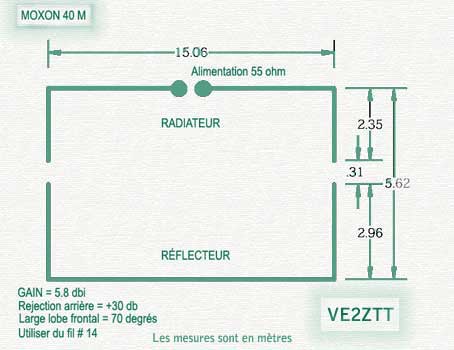

Le standard pour comparer l'antenne MOXON est une yagi 2 éléments qui donne un peu plus de gain. Mais, la réjection arrière est tellement plus importante que la  tranquillité, engendrée par cette importante réjection arrière, vous portera à parler moins fort et plus calmement avec vos contacts. En plus, son large lobe frontal permet une très bonne réception sur 70 degrés.









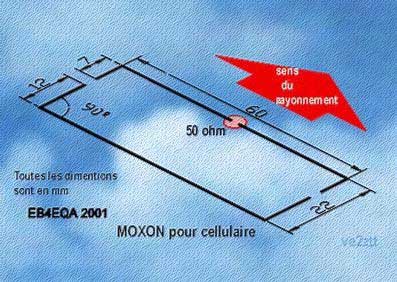

                                     Une version ( u.h.f ) sur laquelle je travaille qui est très prometteuse

                                                      avec 10.4 dbi de gain ( selon Eznec )
