QUAD POLARISATION ( SUITE )



La polarisation d'une antenne ou l'orientation des onde radio est déterminée par le champ électrique . L'ionosphère change la  polarisation des signaux de manière imprévisible, ainsi, pour les signaux qui seront reflétés par l'ionosphère, la polarisation n'est pas cruciale. Cependant, pour les communications terrestres  (line-of-sight ), elle peut faire une différence énorme sur la qualité du signal si l'émetteur et le récepteur utilisent la même polarisation. Les polarisations généralement considérées sont linéaires, verticales et horizontales ou  circulaires qui est divisé en circulaire droite et gauche.

Les obstacles du terrain  ( montagnes, gros arbres, édifices etc. ) peuvent changer la polarisation.

 Typiquement, le quad a besoin de peu d'éléments pour obtenir le même gain qu'une yagi. Les variations du quad incluent le quad delta qui  emploie une forme triangulaire au lieu d'un losange ou d' un carré, exigeant peu d'appuis pour de grandes antennes.

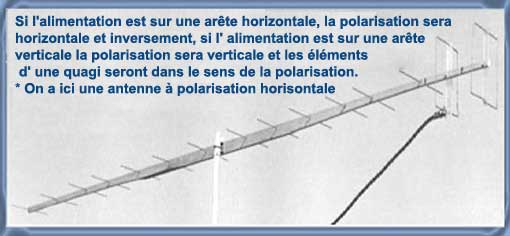

Pour les quagis et les quads , si le cadre rayonnant est placés symétriquement en x et y comme un carré (comme ci-dessus):

 Pour avoir une polarisation verticale, le connecteur doit être placé de sorte que les fils reliés à lui soient verticaux. .

 Pour avoir une polarisation horizontale, le connecteur doit être placé de sorte que les fils reliés à lui soient horizontaux.





Pour les quads disposés en losange ( voir la figure ci-dessus ) la connexion en A sera horizontale tandis que une connexion en B ou D donnera une polarisation verticale.

Dans la figure A , la polarisation est horizontale. La circonférence est d'une longueur d'onde (environ 203 cm sur 2 Mètres ). Les signaux de mode horizontal reçus  induisent un courant dans le quad qui est envoyés au receveur. Les signaux reçus en mode vertical aussi, induisent un courant mais à cause de l'amplitude et des phases, ces courants se cancellent au point A. Le courant reçu est à son plus haut au point A. Il y a un autre courant maximum au point C. Au point B et D , le courant est à son minimum et théoriquement le courant serais zéro en ces points mais en pratique il est de 1% par rapport au maximum. Si il n'y a pas de courant au point D pourquoi ne pas couper le quad  à cet endroit comme dans la figure B !!. Bien, on peut couper. Si vous avez un logiciel comme mmana ou Eznec, vous pouvez faire l' exercice. Si votre quad est symétrique et que vous placer une très haute charge résistive au point D, vous noterez un changement très minime. Alors pourquoi ne pas installer une autre ligne d' alimentation à ce point ( D ). Un quad peut recevoir les 2 modes de polarisation simultanément ou vous pouvez changer de polarisation à votre guise. Mais, si  le fait d' additionner une autre ligne de 50 ohm en un point ou le courant est minimal  n' affecte pas le quad, une ligne non balancée va l'affecter. Le blindage tressé des câble coaxiaux font  maintenant partie de l' antenne et noter comment il sont connectés dans la figure C

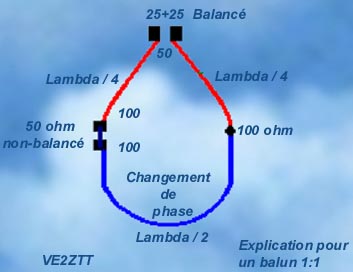

 Il faut donc installer des baluns sur les 2 lignes

 avec un système comme ceci:





 Une antenne quad optimisée pour 146 mhz  et qui explose avec 13.2 dbi de gain

                                                                   Espacements

                                                                                Réflecteur au radiateur = ..........387 mm

                                                                                Radiateur au directeur # 1 =......375 mm

                                                                                Directeur # 1 au directeur # 2 = 927 mm



                Dimensions

                                        Réflecteur = 2188 mm ( Ce qui donne un carré de 547 mm de côté )

                                        Radiateur  = 2070 mm ( ce qui donne un carré de 517.5 mm de côté

                                                                            Incluant 15 mm pour la connexion)

                                        Directeur # 1 = 1980 mm ( ce qui donne un carré de 495 mm de côté )

                                        Directeur # 2 = 1904 mm ( ce qui donne un carré de 476 mm de côté )
