Notes personnelles sur les antennes

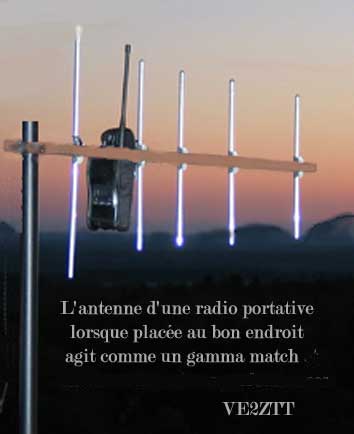

Avez-vous déjà remarqué que les fabricants d' antennes

yagis nous les présentent en photo presque

toujours à l' horizontale

Très rares sont ceux qui avertissent leurs client des méfaits

causés par l' installation d' une yagi à la verticale

 soutenue par un mat métallique

C'est tout simplement parce qu'une antenne, lorsque installée à la verticale et soutenue par un mat métallique vertical d'un diamètre de 30-40 mm, connais  une distorsion majeure de son rayonnement et dans ses performances et sa réjection arrière    (F/B ) est presque anéantie.

 Voici le patron de rayonnement d'une yagi de 6 éléments soutenue par l'arrière, sans encombrements.

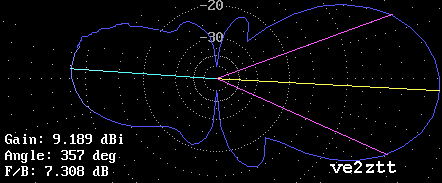

Voici la même antenne soutenue par un mat vertical

    de 35mm placé au  centre d'équilibre de l'antenne.

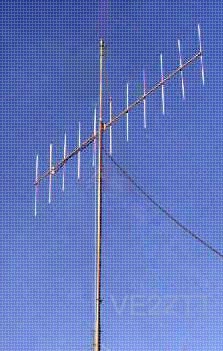

 Pour corriger cette situation, ( et si on veut avoir une polarisation verticale) il suffit de soutenir l'antenne avec un mat fait d'un matériau non conducteur (fibre, bois....)

Tout support vertical conducteur n'influencera pas le rayonnement d'une  antenne s'il est éloigné de 1/2 longueur d'onde de l'antenne.

Tout élément conducteur placé en  position horizontale n'influencera pas le rayonnement d'une antenne installée en polarisation verticale.





                     Cette antenne ne donnera  que 60-80 % de son plein rendement

                                     avec un patron de rayonnement déformé.





Antenne résonnante ou non résonnante?
L'antenne rayonne de l'énergie mais elle n'a aucun besoin d'être à la résonance pour cela.
Pour faire un parallèle avec l'acoustique: une corde vibrante de violon est à la résonance, un haut parleur ne l'est pas mais tous les deux émettent un son.
Exemples d'antennes non résonnantes : Discone, Rhombique, Beverage...
Exemples d'antennes résonnantes : Demi-onde, quart d'onde....
Un dipôle peut être utilisé à la résonance ou non.
Le diagramme de rayonnement, l'impédance au point d'alimentation varient en fonction de la fréquence par rapport aux dimensions de l'antenne et prennent des valeurs caractéristiques à la résonance. Ce qui fait que l'on choisi souvent la résonance pour bénéficier de ces propriétés      F6BPS et F6FQX











 T.O.S ( V.S.W.R)

  PUISSANCE                 REF                               TOS                    EFFICACITÉ
100w                        50w                                5.7:1                           50%
100w                        25w                                3:1                              75%
100w                        10w                                1.9:1                           90%
100w                          5w                                1.6:1                           95%
100w                          2w                                1.3:1                           98%
100w                          1w                                1.2:1                           99%
          100w                       0.5w                               1.15:1                          99.5%

Si vous obtenez un T.O.S de 1.3:1 ,  98% de la puissance envoyée au système d'antenne ne revient pas.

Il faut être prudent avec le T.O.S car le tos mètre lui même occasionne une perte ainsi que la ligne d' alimentation. etc.....

À vous de juger             GILLES  VE2ZTT









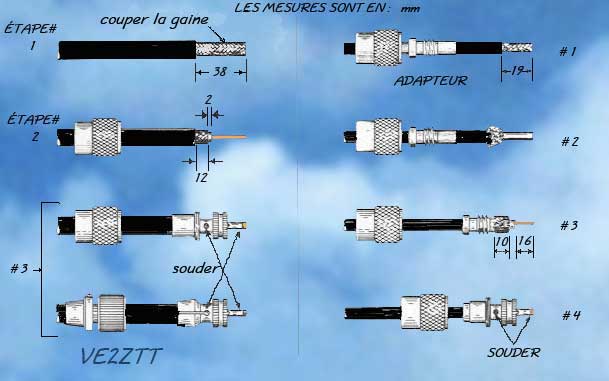

Pour calculer la longueur électrique d'un câble coaxial servez vous

 de ce calculateur java conçu originalement par Paul ND2X







Connaissez vous le facteur de vélocité (vf) de votre câble coaxial?   Oui     NOn

Oui  entrez le:
Non entrez la constante diélectrique:


Quelle unité de fréquence désirez vous:  MHz     GHz
Entrez la fréquence désirée :









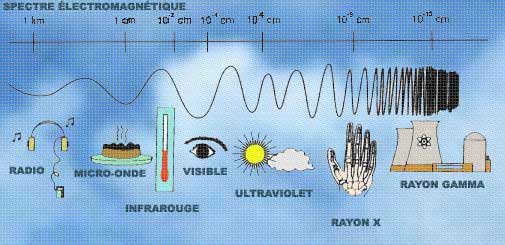

EFFETS IMPORTANTS DU SOLEIL SUR LES

  COMMUNICATIONS RADIO













Conductivité de surface

Grand plan d'eau douce = très bon

Océan ( eau salé )            = bon

Terrain plat plaines        = moyen

Terrain montagneux       = pauvre

Désert                                = pauvre

Jungle- forêts                   = très pauvre

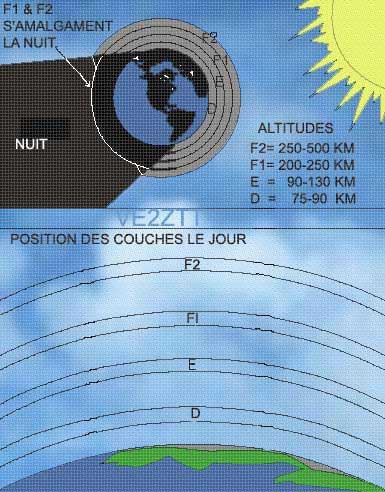

Cause régulière des variations ionosphériques

Journalières..... = causé par la rotation de la  terre

Saisonnières.... = causés par la variation nord- sud du soleil avec les  saisons

Au 27 jours......= causés par la rotation du soleil sur son axe

Annuelles........= causés par l' activité solaire qui atteint un maximum  et  un minimum annuellement   ( sun spots )

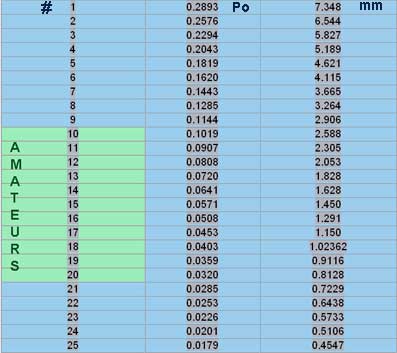

Grosseur des fils servants d'antennes.

Ceux en vert sont les plus utilisés par les amateurs

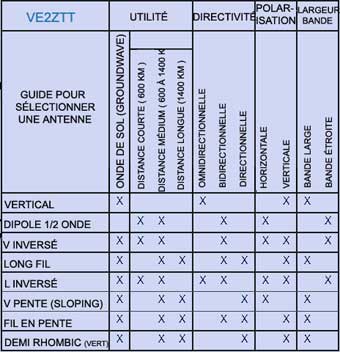

  Choix d'une antenne

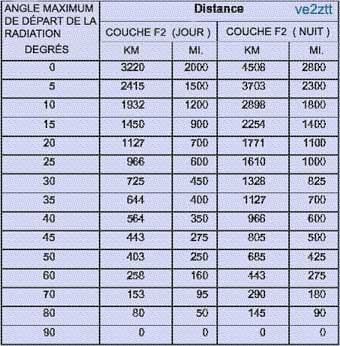

ANGLE DE RADIATION  VS  DISTANCE

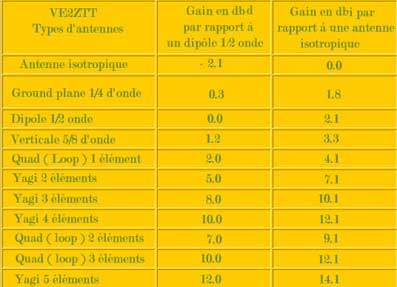

Le gain est toujours exprimé en dbd ou dbi. Voici quelques comparaisons







En fait, une antenne 1/4 d' onde verticale ( ground plane ), est une dipôle

                        dont la seconde partie est la terre ( sol )



Balún vient du terme « Balance-Unbalance »,




BALUN

Pour un balun couvrant du 160m au 10m, le plus simple est de construire ce que les amateurs appellent un Choke Balun . Il s’agit d’enrouler le câble coaxial sur une forme circulaire de 4 po.( env. 10 cm ) Soit un tube de pvc ou une bouteille. Faire 8 tours en les disposant cote à cote, ( à cause de l’inter capacitance de chaque tour).

Si vous voulez mettre de l’emphase sur le haut de la bande ( 20m,10m ) faire 12 tours.

BIEN IMPERMÉABILISER

NOTES

Si vous trouvez une télévision bonne pour les rebus, ouvrez la et gardez les bobines qui contiennent presque toujours de la ferrite qui pourra vous servir pour faire vos propres bobines amateurs











                                              BONNE IDÉE AUSSI POUR 2.4 GHZ !





CTCSS PL TONE

Si vous attendez un appel de votre ami amateur et que vous ne voulez pas imposer ces conversations radiophoniques aux personnes qui sont avec vous (à la maison ou en auto) tout en ne manquant pas votre appel et si votre répéteur favoris  vhf ou uhf  fonctionne sans PL TONES, voici une bonne façon de filtrer les conversations.

Normalement, les répéteurs reçoivent et transmettent certains pl tones  surtout dans les basses fréquences ( moins que 100 hz ) Il suffit de déterminer quel tone convient  avec votre ami au téléphone et sur l’air en même temps (sans ébruiter la chose) et lorsque vous avez trouvé, vous programmez le canal précédent ou suivant le canal utilisé normalement pour ce répéteur, alors vous n’entendrez seulement que votre ami lorsqu’il vous appellera.

Il va sans dire que ça  marche dans les 2 sens et qu’il faut toujours vérifier sur le canal  normal (sans tone ) pour ne pas couper une conversation en cours puisque vous ne les entendrez pas

Gilles VE2ZTT











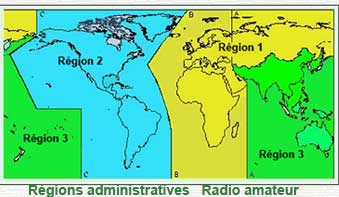

Caractéristiques DES BANDE VHF- UHF


VHF 50-54 mégahertz Aussi connu en tant que 6 mètres. Il y a de bonnes chances  de communiquer jusqu'à plusieurs centaines de kilomètre sur SSB. On peut même atteindre1500 km ou plus sur des ouvertures telles que le saut Sporadique-e, de la couche F2, l'éparpillement de météore (scater ), les aurore, les inversions et un certain EME (la terre de lune de la terre). Les opérateurs ont travaillé le monde entier avec des stations assez modestes. Il y a une certaine activité en FM et en répéteur.

144-148 mégahertz Une des bande les plus populaire le 2 mètres. Des distances généralement plus courtes d'onde de sol mais des distances de  200 km peuvent être atteintes sur cette bande avec un SSB modeste. Bonne bande mobile FM. Un bon nombre de communications locales FM sur des répéteurs jusqu'à 200 km. Un bon nombre de répéteurs sont reliés ensemble pour encore plus d' assurance. L'IRLP  est un projet très populaire  reliant des répéteurs avec Internet partout dans le monde ! En outre c'est une bonne bande pour le  paquet. Il y a également un bon nombre d'activité satellite, EME et DX terrestres pour les amateurs qui recherchent les signaux faibles. (QRP).

222-225 mégahertz  1.25 mètres. Pas autant d'activité que sur 2 mètres et aucune activité satellite. Cette bande n'est pas disponible dans la plupart des  pays autres que les États-Unis et le Canada.

Fréquence ultra-haute 420-450 mégahertz Aussi connu en tant que 70 centimètres . C'est une bande À FRÉQUENCE ULTRA-HAUTE . Les ondes de sol sont tout à fait limitées et  très comparable au 2 mètres dû à une absorption élevée. Les satellites, les EME et le DXing terrestre sont populaires sur cette bande. La télévision à balayage rapide (SS TV) a également trouvé son point fort sur 430 mégahertz. Il y a beaucoup d'activité FM entre 440-450 mégahertz. Un bon nombre de tranceiver uhf peuvent aussi transmettre sur 2 mètres !

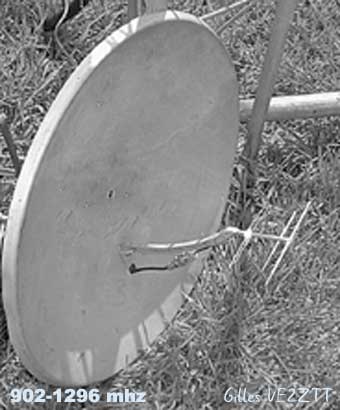

902-928 mégahertz Pas beaucoup d'activité sur cette bande jusqu'ici dû à un manque d'équipement approprié. En outre c'est une bande partagée avec d'autres services.

1200-1300 mégahertz 1.2 giga hertz est une bande ÉNORME avec un bon nombre de gadgets pour des expérimentateurs. EME et satellites sont très populaire sur cette bande et dans quelques régions des USA il y a des répéteurs très actifs en FM. Les antennes sont très petites ! Pas beaucoup de DXing terrestre mais pendant les concours on note une certaine activité. Les antennes pour travailler les signaux faibles sont tout à fait impressionnantes avec un bon nombre d'éléments sur des yagis très courtes.

Au-dessus de 1300 mégahertz la voie est libre pour les radio amateur pour toutes sortes d'expérimentations avec des micro-ondes et des fréquences approchant la lumière. Lasers n'importe quoi ?           GILLES  VE2ZTT





Analogie d' une ligne d'alimentation disparate.

 Si une vague mécanique était induite dans une extrémité d'une corde infinie de longueur, la vague se propagerait à partir de l'extrémité de l'envoie jusqu'à l'infini et ne retournerait jamais. Cependant, imaginer ce qui se produirait si à l' autre bout d'une corde d'une longueur définie, par exemple une corde de 15 mètres, était attaché à un objet plein, tel un grand tronc d'arbre, et q'une vague mécanique était induite dans l'autre extrémité en la fouettant en haut et en bas sinusoïdalement. Les vagues mécaniques se propageraient jusqu'à l'autre bout, jusqu'à ce qu'elles aient atteint le tronc d'arbre. Si le tronc d'arbre avait la même impédance mécanique que la corde, il se déplacerait en haut et en bas avec la corde et aucune énergie ne serait reflétée. Cependant, il est beaucoup plus difficile de déplacer un grand tronc d'arbre que de déplacer la corde et on  a donc une impédance mécanique différente. La disparité d'impédance causerait des vagues se propageant en sens inverse de la corde pour se refléter en arrière vers l'extrémité de envoi, juste comme les vagues électriques se reflètent en arrière d'une ligne de transmission radio  en disparité d'impédance. Il faut donc balancer l'impédance du transmetteur( normalement 50 ou 75 ohm ) avec la ligne (câble coaxial....) et avec l'antenne   ( avec des bobines, gamma match, baluns, tuners etc.)

                                                       GILLES  VE2ZTT
