GROUND PLANES    H.F

Cette antenne est très efficace ( sinon la meilleure ) que j'ai trouvé pour les espaces restreints. La principale condition est de l'installer dans un endroit le plus dégagé possible. On peut même la suspendre à un arbre avec les même performances.

Il y a une école de pensée qui estime que les RADIAUX devraient être 5% plus longs que le radiateur, mais j'ai trouvé, ainsi que d'autres, que les radiaux devraient être la même longueurs. IL EST  IMPORTANT QUE LA LONGUEUR DES RADIAUX SOIENT EXACTEMENT IDENTIQUE.

. Le mat peut être fait de bois , métal, fibre et l'élément rayonnant  fait de tube d'alu. d'environ 15 mm ou d'un fil No: 14. Les radiaux sont habituellement de fils No 14



Alimenter ces antennes avec du câble coaxial rg 213 ( 50 ohms ) et essayer de maintenir le point d'alimentation à au moins 1/4 de longueur d'onde au dessus du sol. Bien que le nombre de radials ne soit pas critique assurez vous qu'ils soient espacés également.

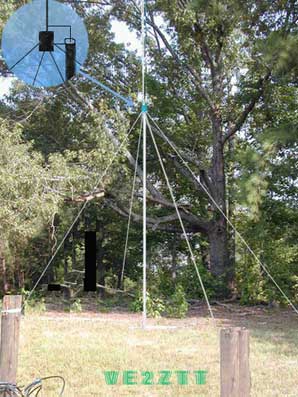

VE2ZTT
 Les dimensions suivantes pourrait vous servir pour la
construction d'une "grounds plane" H.F.peu coûteux et efficaces.
         BANDE               RADIATEUR           RADIALS

        40m (7.05Mhz)     9.804 M           10.668 M

        30m  (10.1Mhz)     7.061 M           7.315 M
        20m  (14.05Mhz)    5.029 M           5.334 M

        15m  (21.05Mhz)    3.378 M           3.556 M
        10m  (28.05Mhz)    2.540 M           2.667 M
                   Configuration


        Utiliser un tube d'aluminium de 3/4"(18.5 mm) pour faire le
          radiateur et du fil #14 pour les radials.
           N'oubliez pas d'attacher l'extrémité des radials
             avec des isolateurs.

Calculer la longueur de l'élément principal

 de votre antenne.

Calculateur pour une antenne monopole

 Une antenne genre fouet également connue sous le nom d'une monopole semble capacitive si elle est plus courte que 1/4 de longueur d'onde et on les accordes  ( en résonance ) avec un inducteur de série. Ces antennes sont souvent plus courtes en longueur qu'un quart d'onde normal due aux restrictions de taille . La capacitance est reliée par une formule et est une fonction du pourcentage de la longueur d'onde. L'inducteur assorti est choisi tels que l'antenne résonne à la fréquence désirée. Quand l'antenne est parfaitement accordée alors elle ressemble à une résistance pure attachée à la terre. Cette résistance est connue comme résistance de rayonnement.

F (fréquence) (MHz)
L (longueur) (pouces)
D (diamètre) (pouces)

C (capacitance de l' antenne) (pF)
L ( inductance) (nH)
Lambda/4 (1 quart de long.d'onde) (m)
Longueur de l'antenne en tant
que quart de long. d'onde
(%)
Rr (Résistance de radiation)
si calculée < 1/8 long. d'onde
(ohms)
