ANTENNES YAGI À

                      ALIMENTATION DIRECTE





                    * Toutes ces antennes sont alimentées directement

                      avec du câble coaxial de 50 ohm. Pas besoin de gamma etc.

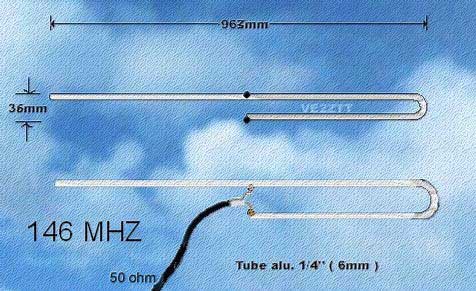

                    * Dans cette page, les éléments radiateurs sont tous de cette configuration

                                       VHF  2 mètres 2 éléments (fréquence) 146 mhz

2 Mètres 2éléments yagi  Diamètre  12.3 mm           Longueur des éléments  Espacement du réflecteur
        Réflecteur                965 mm                      0
        Radiateur                 844 mm                    304 mm



                                      UHF 70 centimètres 2 éléments (fréquence) 440 mhz

70 Centimètres 2 éléments yagi
3 mm diamètre
Longueur des éléments Espacement à partir du réflecteur
Réflecteur 314 mm *****
                 Radiateur           308 mm       165 mm



       Espace À une hauteur de 10 m
Gain 4.17 dbi 8.08 dbi @ 5 degrés
9.48 dbi @ 14 degrés
F / B 4.01 db 4.0 db



                    UHF (70 Centimètres 4 éléments yagi (fréquence) 440 MHz

70 Centimètres 4 éléments yagi
1/8" diamètre des éléments
Longueur des éléments Espacement
à partir du réflecteur
Réflecteur 330mm *****
Radiateur 305 mm 220 mm
Directeur 1 301 mm 425 mm
Directeur 2 299 mm 594 mm



  Dans l'espace À une hauteur de 10 mètres
Gain 8.19 dbi 12.78 dbi @ 5 degrés
13.05 dbi @ 14 degrés
F / B 11.15 db 11.2 db



                                       VHF (2 MÈTRES ) 4 éléments yagi fréquence 146.52 MHz



2 Mètres 4 éléments yagi     diamètre 12.3 mm Longueur des éléments Espacement à partir du réflecteur
Réflecteur 968 mm *****
Radiateur 914 mm 613 mm
Directeur 1 876 mm 1245 mm
Directeur 2 872 1816 mm



  Dans l' espace À une hauteur de 10 m
Gain 8.43 dbi 10.34 dbi @ 5 degrés
13.71 dbi @ 10 degrés
F / B 13.32 db 13.60 db at 5 degrés
