Yagi 7 éléments 445 mhz
Impédance: 50 ohm

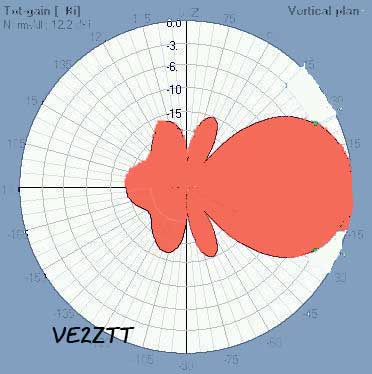

Gain: 12.2 dBi .
Rapport Avant/Arrière: 19 dB
Longueur boom: 1m
** Dans cette antenne tous les éléments sont à la masse ( en contact direct avec le boom et le
dipôle est alimenté par un gamma match.
ÉLÉMENTS | POSITION | LONGUEUR |
RÉFLECTEUR | 0 | 326 |
DIPÔLE | 132.5 | 299 |
DIRECTEUR 1 | 187.7 | 294 |
DIRECTEUR 2 | 336 | 289 |
DIRECTEUR 3 | 509 | 282 |
DIRECTEUR 4 | 756 | 274 |
DIRECTEUR 5 | 958 | 264 |
ÉLÉMENTS | Diam 6mm(1/4po) | Tube d'alu. |
