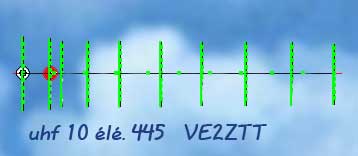

Yagi 10 éléments 445 MHZ
Impédance: 50 ohm
Gain: 14.7 dBi
Rapport avant/arrière: + 21 dB
Longueur boom: +-2 m
** Dans cette antenne tous les éléments sont à la masse ( en contact direct avec le boom et le
dipôle est alimenté par un Gamma match.
ÉLÉMENTS | POSITIONS | LONGUEURS |
RÉFLECTEUR | 0 | 338 |
DIPÔLE | 148 | 327 |
DIRECTEUR 1 | 205 | 298 |
DIRECTEUR 2 | 361 | 286 |
DIRECTEUR 3 | 597 | 277 |
DIRECTEUR 4 | 862 | 273 |
DIRECTEUR 5 | 1116 | 269 |
DIRECTEUR 6 | 1415 | 268 |
DIRECTEUR 7 | 1658 | 273.5 |
DIRECTEUR 8 | 1894 | 259 |
DIAMÈTRE
DES ÉLÉMENTS |
8mm | TUBES D'ALU.
VE2ZTT |
PATRON DE LA RADIATION
