Mes équipements pour les chasses mobiles		My transmitter hunting equipments



Le Sniff-amp		The Sniff-amp



Mon premier projet pour faire des chasses, un field strenght meter de haute performance, avec les options : S-meter audio, battery monitor, power-on indicator, un résonateur hélicoïdal pour la bande de 2 mètres.		This is my first hunting project, a high performance field strenght meter, with all these options : S-meter audio, battery monitor, power-on indicator, simple helical resonator for the 2 meters band.



Atténuateur actif de PA0ZR		PA0ZR active attenuator



L'atténuateur et le boitier ont construits entièrement à la main. Ce projet est de Eenhoorn Anjo, PA0ZR et à été présenté dans la revue QST "An Active Attenuator for Transmitter Hunting", Nov 1992, p. 28. L'atténuateur actif sert à tuer le signal FM lorsque vous êtes près du transmetteur caché. Le signal est tellement fort que même si vous enlevé l'antenne de votre radio le signal entre par le front end du radio.		This attenuator and the box is homemade. The project was presented by Eenhoorn Anjo, PA0ZR in the QST "An Active Attenuator for Transmitter Hunting", Nov 1992, p.28. The active attenuator help you reduce the FM signal when you are closing in the transmitter. When you get really close to a transmitter the signal is so strong that it will come in by the front end of your radio even with no antenna.



Voici une version améliorer, le Offset Attenuator		Here is a newer version, the Offset Attenuator



L'atténuateur de Eenhoorn Anjo, PA0ZR a été modifié et amélioré par plusieurs amateurs en incluant un cristal. Ici à Montréal, Réal VE2LRF nous a donné une très belle version de ce projet. Un nouveau circuit re-dessiné avec l'ajout d'un cristal de 2 Mhz, de deux CMOS dans le circuit, un 4584 et 4018. Le premier un HEX Smichtt Trigger donne au cristal une oscillation et de plus il fait clignoter le led, le deuxième est un diviseur qui permet au chasseur un choix multiple de fréquence. Vous pouvez ainsi sélectionner d'écouter la transmission du radio recherché à une fréquence plus basse ou haute de 200, 250, 500 ou 1 Mhz à votre choix. La majorité du temps les deux fréquences choisies sont 500 Khz ou 1 Mhz. De plus deux options sont possible, une section mixer qui à l'aide d'un interrupteur dirige le signal RF à la masse et une section supplémentaire qui donne manuellement un atténuateur passif supplémentaire de 10 et 20 DB.		The PA0ZR Eenhoorn Anjo attenautor was modified and improved by many amateurs by including a crystal in the circuit. Here in Montreal, Réal VE2LRF made a nice version of this project. A new desing circuit with a 2 Mhz crystal, two CMOS in the circuit, 4584 and 4018. The first one a HEX Smichtt Trigger give the crystal an oscillation and also make the led flash, the second one is a divisor giving the hunter a multiple choice of frequency. So you can choose to listen the hidden transmitter at a frequency lower or higher, the offset can be 200, 250, 500 ou 1 Mhz, make your choice. Most off the time we select 500 Khz or 1 Mhz. Two more optons are possible, a mixer section putting the RF signal to ground with a toggle switch and an other section giving you a passive attenuator of 10 and 20 DB.

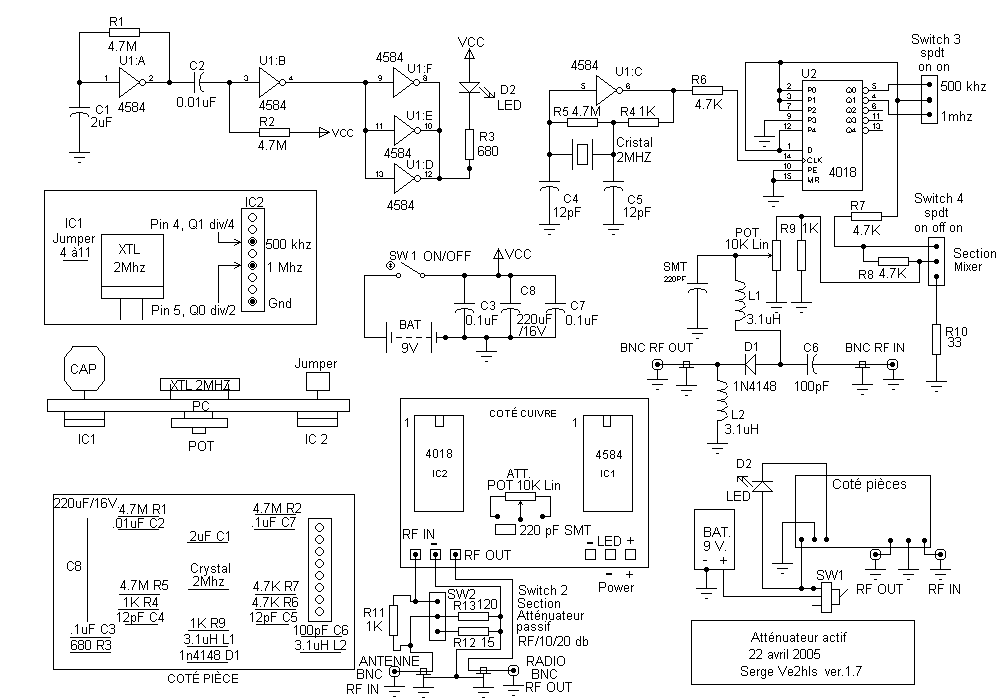

Schéma de l'atténuateur		Attenuator schematic

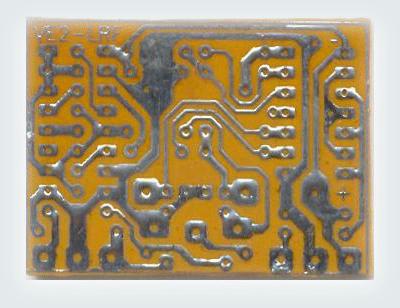

Circuit imprimé		Pcboard

En voici deux modèles plus facile à assembler : celui de Joe Moell K0OV As featured in Homing In for May 1998 et celui de Charles Scharlau NZØI		Two other models easier to built: Joe Moell K0OV as featured in Homing in May 1998 and one by Charles Scharlau NZØI



L'identificateur ID-8		The ID-8 Identifier



Un article dans la revue 73 Amateur Radio Today de Mars 1998 décrivait un appareil, le ID-8, il permet de contrôler un transmetteur lors d'une chasse. Il peut activer le PTT du radio et transmettre un signal en télégraphie, il est donc possible de lui faire transmettre de la télégraphie durant une minute à toutes les quatre minutes.		The magazine 73 Amateur Radio Today of March 1998 descrived the ID-8, this device can be used to control a radio. It can activate the radio PTT to control the radio and transmit morse code, so it's very easy to send morse code for one minute every four minutes.



VE2JX a aussi fabriqué un identificateur		VE2JX also made very nice identifier



Ce projet a été conçu par François VE2JX lors de la venue à Montréal de Joe Moell K0OV. Il peut nous donner 4 indicatifs d'appel, 4 longueurs de transmission et 2 temps de chasse. De plus, il est contrôlable à distance par DTMF. Malheureusement, ce projet n'est plus disponible.		This project was built by François VE2JX when Joe Moell K0OV came to visit Montreal. This controller can give four call sings, four transmissions lenght and two hunt timeout. It can also acitvate by DTMF. Sorry but this project is no longer avalable.



Le Doppler		The Doppler



Ce doppler est une copie exacte du kit "Dick Smith Radio Direction Finder" celui-ci a été conçue par Réal VE2LRF. À l'intérieur de l'auto de haut en bas, le doopler, le microamperemètre ou S meter, un amplificateur 24 db, un haut parleur pour améliorer le son, un atténuateur passif et un chronomètre.		This is a copy of the kit from "Dick Smith Radio Direction Finder" this one was built by Réal VE2LRF. Inside the car from top to bottom, the doppler, a microamperemeter or S meter, a 24db R.F. amplifier, a external speaker for a better sound, a passif attenuator and a timer.



Foxtimer		Foxtimer



Le foxtimer fait allumer 4 LED's pour suivre la séquence des transmissions radio avec un ratio : 1 minute ON / 3 minutes off		The foxtimer ligth-up 4 LED's diode to follow the radio transmission with a ratio : 1 minute ON / 3 minutes off

Ce projet est expliqué sur mon site Web : http://pages.infinit.net/ve2hls/		This project in on my URL page : http://pages.infinit.net/ve2hls/




Une antenne Yagi pour le départ		A Yagi for the starting line



Au départ d'une chasse, il faut avoir une lecture de signal directionnelle, cette installation me permet d'élever l'antenne à 10 pieds du sol et aussi de regarder si l'antenne du transmetteur est en polarisation horizontale ou verticale.		At the starting point you must have a good signal reading, this installation help me raise the antenne 10 feet and also if the transmitter antenna is in horizontal or vertical polarization.



Les cartes topographiques		The maps



Quelques fois le transmetteur est caché dans une région ou vous aurez besoin d'assistance, ces cartes sont très détaillées. Le GPS peux aussi être un instrument très apprécié.		When the transmitter in located in a region far from your place, these maps will be a good help. The GPS can also be very useful.



L'antenne ARDF de Valeri Gueorguiev		The ARDF antenna by Valeri Gueorguiev



Un autre genre d'activité radioamateur est le chasse ARDF, il faut localiser à pied 5 transmetteurs. Valeri Gueorguiev a conçue une antenne/récepteur que nous avons fait en atelier au radioclub.		There is a second way to foxhunt radio it's call an ARDF activity, you have to find 5 transmitters on foot. Valeri Gueorguiev created a very nice antenna/receiver that we build as a radioclub activity

Voici le lien pour cette belle antenne : Antenne ARDF		Here is the Web link for this antenna : ARDF antenna



Amusez-vous,		Have fun,
