Le « time differential of arrival », un simple circuit
qui mesure la différence de temps entre l’arrivé du signal à chacune des
antennes. Le cadran indiquera la
direction à tourner pour arriver au transmetteur.

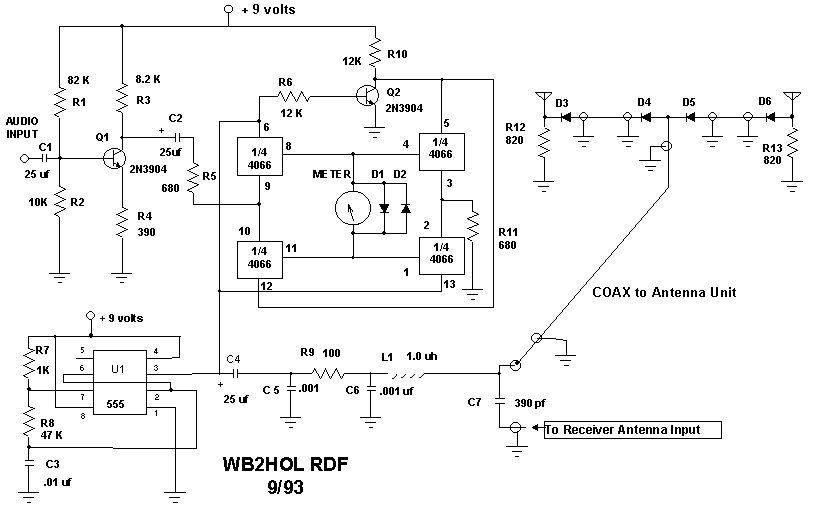

Comme vous verrez sur le schéma suivant, les antennes
sont des ¼ d’ondes (19’’) avec un espacement de 14’’ (attention de ne pas
disposer à des multiples paires de ½
d’onde) et les diodes de switching peuvent être remplacée par des 1N4007
aussi il est tres important d’avoir exactement la même distance entre le
connecteur central et les antennes incluant les diodes.
De plus le cadran ou « meter » sera un cadran standard de 100 uA de
mouvement.
