La radiogoniométrie VHF élémentaire
Réception des lectures
Il y a plusieurs façon de déterminer la direction d'un signal entrant. La première et la plus simple est d'écouter le rapport signal/bruit au haut-parleur de votre récepteur en fonction de la distance et de la direction de la source. Comme nous l’avons déjà démontrer, plus nous sommes loin de la sources, moins le signal à l’antenne est élevé, alors en ayant un signal faible, nous aurons plus de bruit que de signal. De cette même façon, si on oriente notre antenne de réception dans la mauvaise direction, on aura moins de signal, alors plus de bruit que de signal!

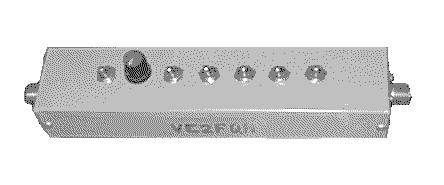

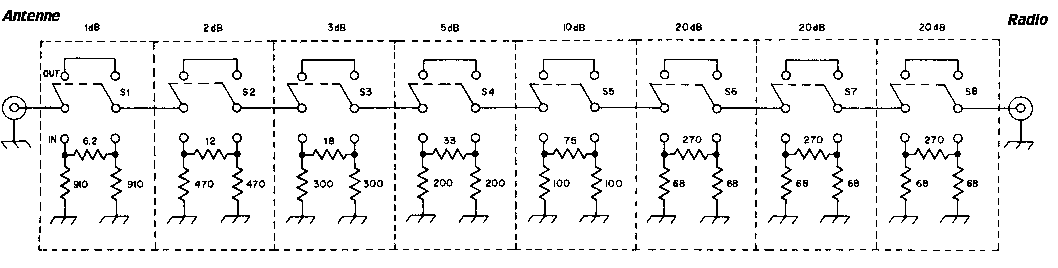

Un outils très pratique dans cette façon de faire, est l’atténuateur de signal. Si votre radio est équipé d’un RF GAIN, vous n’aurez pas besoin de cet outils, par contre s’il ne l’est pas vous pourrez en retirez un bénéfice très appréciable! Ce dernier vous permettra de diminuer les signaux trop fort afin d’avoir un " range " fonctionnel de rapport signal/bruit!
La deuxième méthode est avec un Field Strength meter, cet instrument qui sert à mesurer des champs électrique RF, peut nous donner une bonne indication lorsque nous sommes près d’une source radioélectrique, par contre il est peu fiable si nous sommes en présence de plusieurs sources… Il y a des modèles qui peuvent être " tuné " sur une fréquence fixe, mais ils sont assez onéreux.

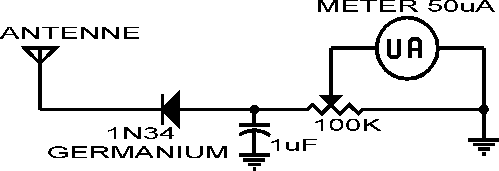

Le fonctionnement est assez simple pour cet instrument, on prends une diode qui rectifie de l’électricité RF que l’on applique à un voltmètre, certain modèle peuvent aussi avoir des atténuateurs pour les champs électrique de trop grande intensité.
JUMBO S METER (3ème méthode) connecter à un récepteur :

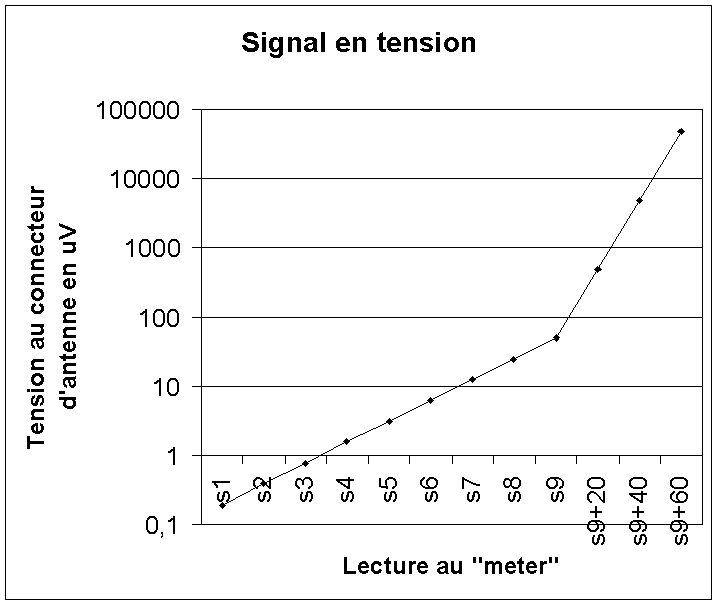

Considérons que l'échelle est basé sur le décibels RF en tension (microvoltage) et que l'indication S9 est équivalent à 50 microvolts au connecteur d’antenne.
Pour chaque unité sous S9 il y a 6 dB par unité, alors on dit que:
dB = 20 log (V out/ V in)
S8 = (50 microvolts - 6dB) = 25 microvolts
S7 = (25 microvolts - 6dB) = 12.5 microvolts
S6 = (12.5 microvolts - 6dB) = 6.25 microvolts
S5 = (6.25 microvolts - 6dB) = 3.13 microvolts
S4 = (3.12 microvolts - 6dB) = 1.57 microvolts
S3 = (1.57 microvolts - 6dB) = 0.75 microvolts
S2 = (0.75 microvolts - 6dB) = 0.38 microvolts
S1 = (0.38 microvolts - 6dB) = 0.19 microvolts
Maintenant pour ce qui est des unités au dessus de S9, on calcul directement en dB, donc si on applique
S9 + 20dB = (50 microvolts + 20dB) = 500 microvolts = 0.5 millivolts = 0.0005 volts
S9 + 40dB = (50 microvolts + 40dB) = 5000 microvolts = 5 millivolts = 0.005 volts
S9 + 60dB = (50 microvolts + 60dB) = 50000 microvolts = 50 millivolts = 0.05 volts

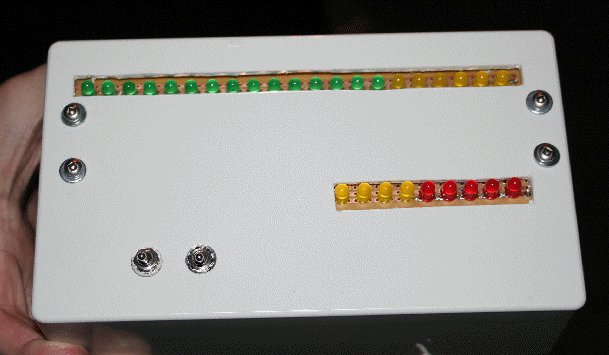

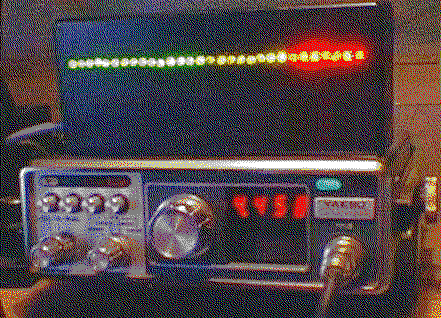

Voici une façon plus "visuelle" de mesurer le signal...
En voici d'ailleurs le plan
Le plan tel que construit et finalisé par VE2ZYC
