Вниманию читателя, представляется еще одна программа, которая называется Circuit Maker. Прога бесплатная, демо версия для студентов, поэтому ей можно пользоваться неограниченно.Скачать ее можно по адресу: http://www.microcode.com/downloads/student.htm

На ней можно симулировать все электронные устройства. В ней есть большая библиотека всяческих электронных компонент, из которых можно собирать различные схемы.

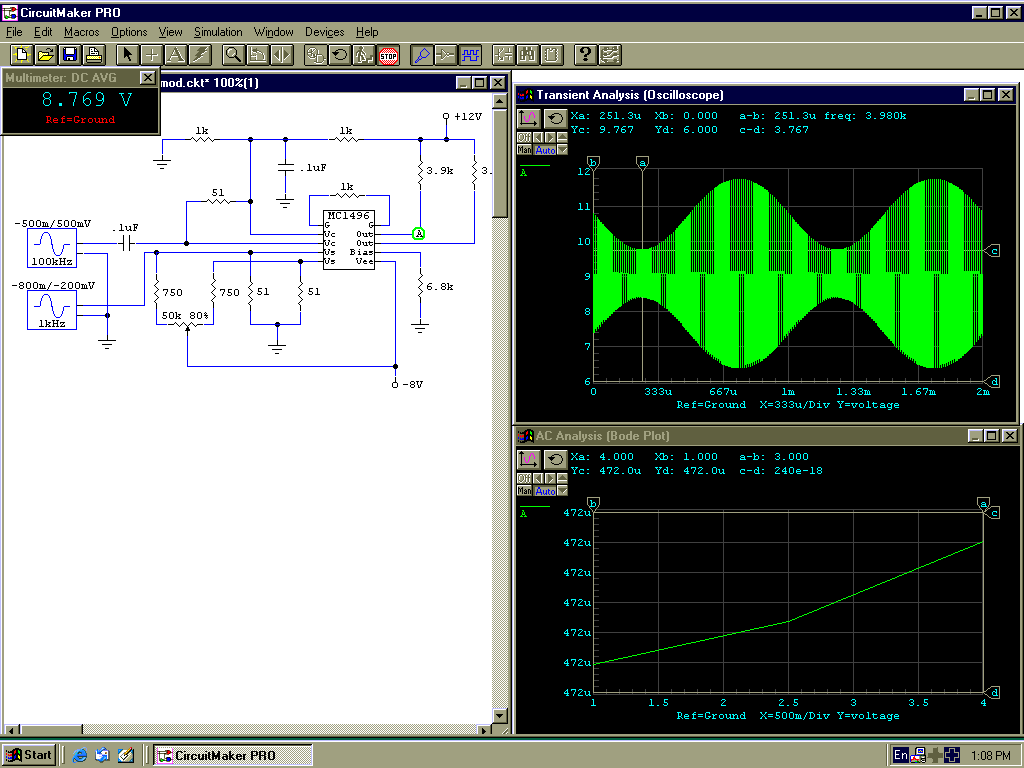

На картинке представлена страничка этой программы, в режиме симуляции АМ модулятора. Симуляцию схемы сопровождает рисунок пробника вместо курсора, которым если вы кликнете на какую-либо точку схемы, получите информацию на экране осциллографа, о форме сигнала в этой точке схемы, а если кликнуть на маленькое окошко Multimeter, то получите инфо о постоянном напряжении в этой же точке. Если нажать левую кнопку мышки на графике экрана осциллографа, и протащить курсор слева направо или наоборот, то этот участок графика будет увеличен.в масштабе.

Прога с оччень большими возможностями, поэтому ее надо изучать постепенно.

Прога будет очень полезна для конструкторов РЭА, а также студентов. Можно много времени съэкономить на расчетах.
