У многих радиолюбителей установлены мачты с вращающимися направленными антеннами. Количество элементов зависит от возмоностей и потребностей.

Наверное многие задумывались над тем, а как же можно использовать имеющуюся мачту. Ведь мачта с Яги-не что иное, как вертикал с искуственной емкостной нагрузкой. А почему бы неиспользовать ее в качестве вертикала на НЧ диапазоны? Как правило, все мачты заземлены, в целях грозозащиты, а потому такой вертикал уже имеет землю, необходимую для работы. Весь вопрос в том, сколько же электрических градусов в вашей мачте. Как извесно, лучше всего иметь вертикал высотой в 90 или больше градусов.

Как известно, заземленные мачты можно питать либо гамма либо омега питанием. Для всех этих способов питания, необходим шунт, представляющий из себя провод достаточного сечения 4-5 мм, который идет от вершины мачты, до земли, параллельно мачте. Схема такого вырианта питания вертикала и данные, показывающие какую высоту в электрических градусах имеет вертикал стой или иной Яги, представлены вкниге Джона Деволдера.

высота мачты высота вертикала(град) тип антенны

18 м 134 3 эл.Яги14 МГц 6 эл. бум

18 м 156 6 эл три диап. Яги

18 м 168 4 эл. 14МГц, 12 м. бум

18 м 186 3 эл.на 7МГц, полнораз.

Все данные даны для частоты 3.5 МГц. Для 7МГц высоту в град. надо удвоить, а для 1.85МГц - поделить на 2. Увеличение или уменьшение высоты мачты, дает прирост/уменьшение в эл. градусах , примерно 4 град/метр для частоты 3.5МГц.

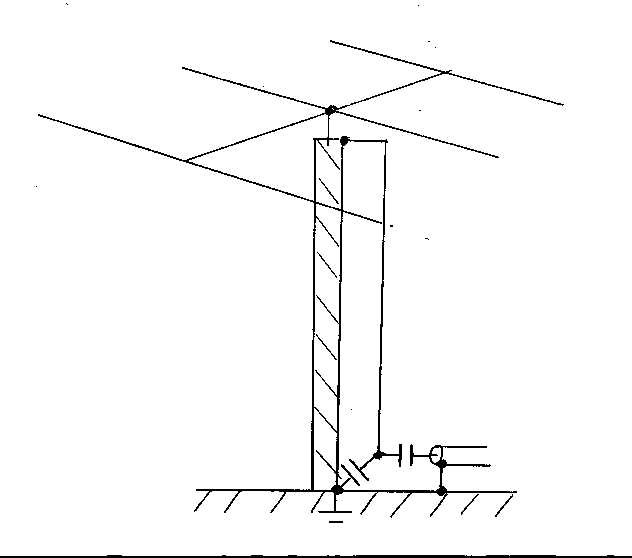

На рисунке показан вариант питания вертикала с шунтовым питанием. Это классическая схема омега-согласования, широко применяемая для питания антенн, типа Яги.



Провод, идущий параллельно мачте, располагается на расстоянии от 30см до 1 м.

Оба конденсатора лучше использовать переменные на период настройки антенны по минимуму КСВ.

Проект был опробован на EZNEC-3, и подтвердил его работоспособность.

Никаких особенностей такой вариант не имеет, поэтому его можно рекомендовать всем, у кого есть мачты достаточной высоты.
