Многие контестмены знают, как тяжело работать в ночное время наНЧ диапазонах, особенно на 160 метров. Кроме помех с соседних каналов, слышны также близкорасположенные по частоте вещательные средневолновые станции. Разница в частоте сотавляет каких-нибудь 200-250 кГц. Избавится от этого можно, применив, в частности входной высокодобротный преселектор, который эффективно подавляет внеполосные сигналы.

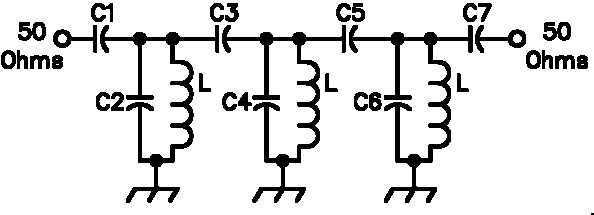

Известный контестмен W3LPL, предложил входной фильтр, показанный на схеме.







Фильтр оптимизирован на высокое подавление при расстройке на 75% от центральной частоты фильтра. По уровню –3db полоса фильтра на 160 равна 90 кГц. А частоту 1380 кГц, фильтр ослабляет минимум на 60дб.

В фильтре применены высокодобротные контура на ферритовых кольцах фирмы Amidon и слюдяные конденсаторы. Емкостные делители С1/С2 и С6/С7, согласуют фильтр с нагрузкой 50 Ом. Можно собрать несколько секций такого фильтра для наиболее шумных диапазонов, и коммутировать их с помощью высококачественных реле.

Таблица данных фильтра.

Емкости (пФ)
Band: C1 C2 C3 C4 C5 C6 C7 Витки: Провод(мм)  ВЧ кольца

10 36 47 7 75 6 56 27       8      0,6 Type T50-10 (Black)
15 51 62 10 110 8 75 36      10      0,5 Type T50-10 (Black)
20 75 91 15 150 12 120 51      13      0,4 Type T50-10 (Black)
40 150 180 27 300 24 240 100      18      0,3 Type T50-6 (Yellow)
80 300 360 51 620 47 470 200       23      0,2 Type T50-2 (Red)
160 600 720 100 1240 100 1000 400      28      0,2 Type T50-2 (Red)

Настройка фильтров поизводится путем регулировки количества витков катушек, поэтому лучше намотать чуть больше витков, а затем, отрезая их, что всегда легче, чем добавлять, катушки настраиваются на нужную частоту, для получения нужной АЧХ. Для настройки можно использовать сигнал-генератор и ламповый вольтметр, а еще лучше – использование спектрум-анализатора, на экране которого, можно наблюдать АЧХ фильтра.

Типовые характеристики фильтра:

Номинальная полоса прозрачности(-3дб) – 10% от ценральной частоты фильтра.

Потери в полосе прозрачности –1дб.

Затухание при расстройке на 75% от номинальной частоты фильтра – -60дб.

Тоже, но при расстройке на 125%  -40дб.

info from W3LPL.
