Всем известно, что если подвесить диполь на высоте менее 0,5 лямбды, то он будет излучать преимущественно в зенит, что делает его непригодным для дальних связей. А можно ли, используя диполь на малой высоте, получить приемлемую диаграмму? Оказывается - можно. Вниманию читателя представлен проект антенны, позволяющей решить задачу излучения под низкими углами, при малой высоте подвеса антенны.

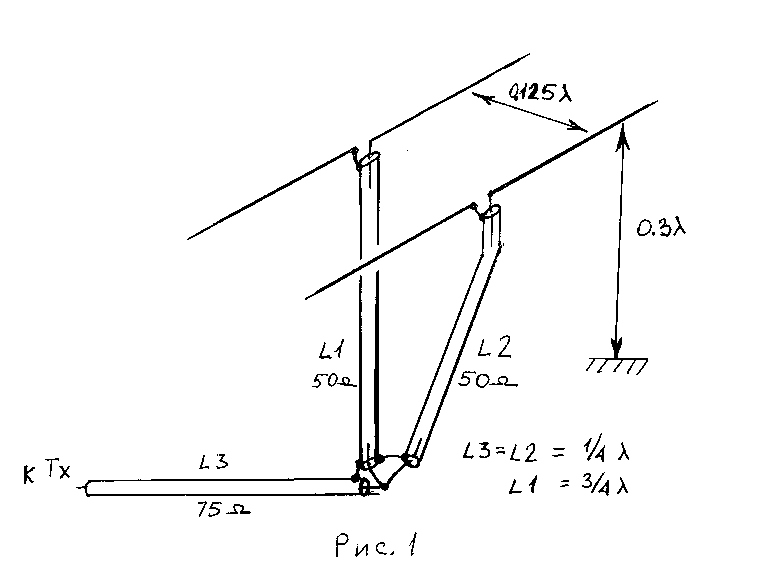

Антенна показана на рисунке 1, и представляет из себя два одинаковых диполя, запитанных с разницей фаз 180 градусов - противофазно. Высота подвеса диполей составляет 0,3 лямбды. Расстояние между диполями - 0,125 лямбды. Диполи запитаны каждый своим отрезком кабеля, что и создает нужный сдвиг фаз питания.
В точке соединения кабелей
L1 и L2 импеданс антенны составляетZ = 140 - j0.9 Ом.
Этот импеданс можно согласовать с помощью катушки и конденсатора, но можно и при помощи отрезка кабеля в 1/4 длины волны, что во многих случаях проще. Согласующий кабель L3 имеет сопротивление 75 Ом, и трасформирует исходный импеданс в 40,2 +j0.3, что вполне согласуется далее с кабелем 50 Ом любой длины.

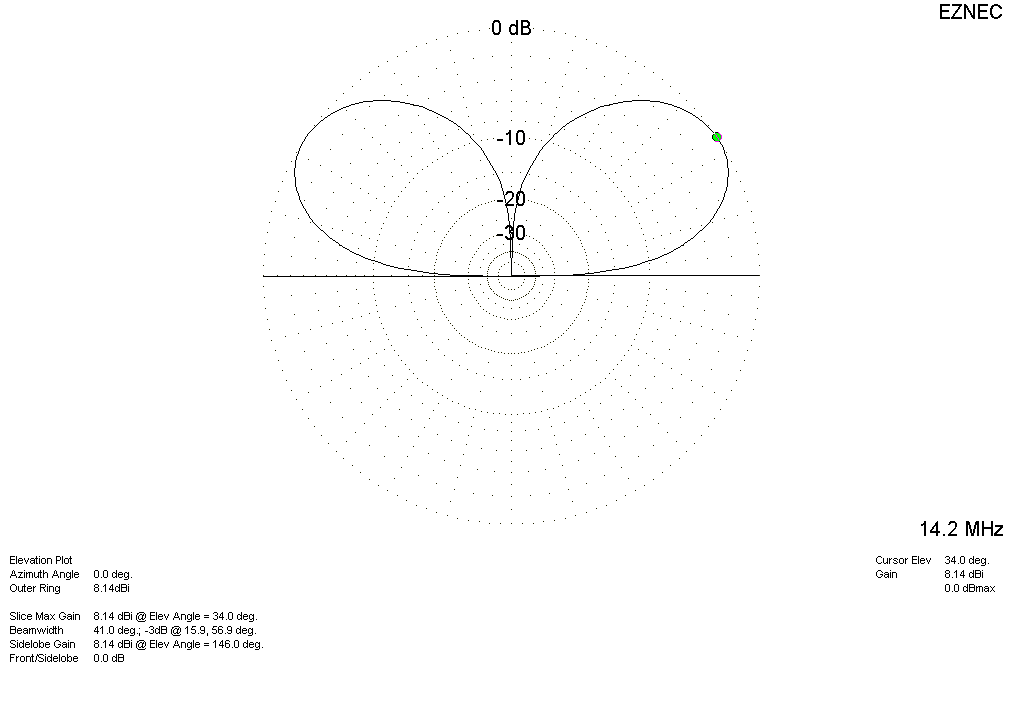

Диаграмма излучения, полученная на EZNEC-3, выглядит так, как показано на рисунке ниже.
Она очень похожа на диаграмму вертикала - такие же два лепестка под углом к горизонту. При сравнении усиления вертикала, поднятого на высоту 0,3 лямбды, с этим проектом, оказалось, что с угла 5 градусов их усиления примерно равны - минус 3,7 dbi у диполя, и минус 3,5 у вертикала. При угле 10 градусов, диполь имеет +1,85 dbi, в то время как вертикал имеет минус 0,42 dbi. Разница в 2.27 dbi хоть и небольшая, но вполне ощутимая. Усиление диполя под основным углом составляет 8 dbi, в то время как у вертикала - 0,15 dbi, а это уже громадная разница в 1.5 балла на прием. Все расчеты велись для средней земли, материал антенны - медь
В горизонтальной плоскости антенна имеет классическую ,,восьмерку,, а потому много менее шумная, в сравнении с вертикалом.
Конкретные размеры для частоты 14,2 МГц у антенны следующие:
длина диполей по 10,21м
расстояние между ними 2,68м
высота подвеса 6,21 м
L1= 10.45 м 50 Ом
L2=L3= 3.48 м
L2- 50 Ом
L3- 75 Ом
Провод медный 1.5 мм
Попытки смоделировать эту антенну на ММАНА привели к получению существенно другого вида диаграмме, при всех одинаковых условиях. Поэтому стоит относится к диаграммам ММАНА, весьма осторожно. Почему - вопрос к автору программы.
Вот собственно и все об этом проекте. Выбор за вами, читатель.
,,Low band DXing,, Johne Devoldere, p.12-2
