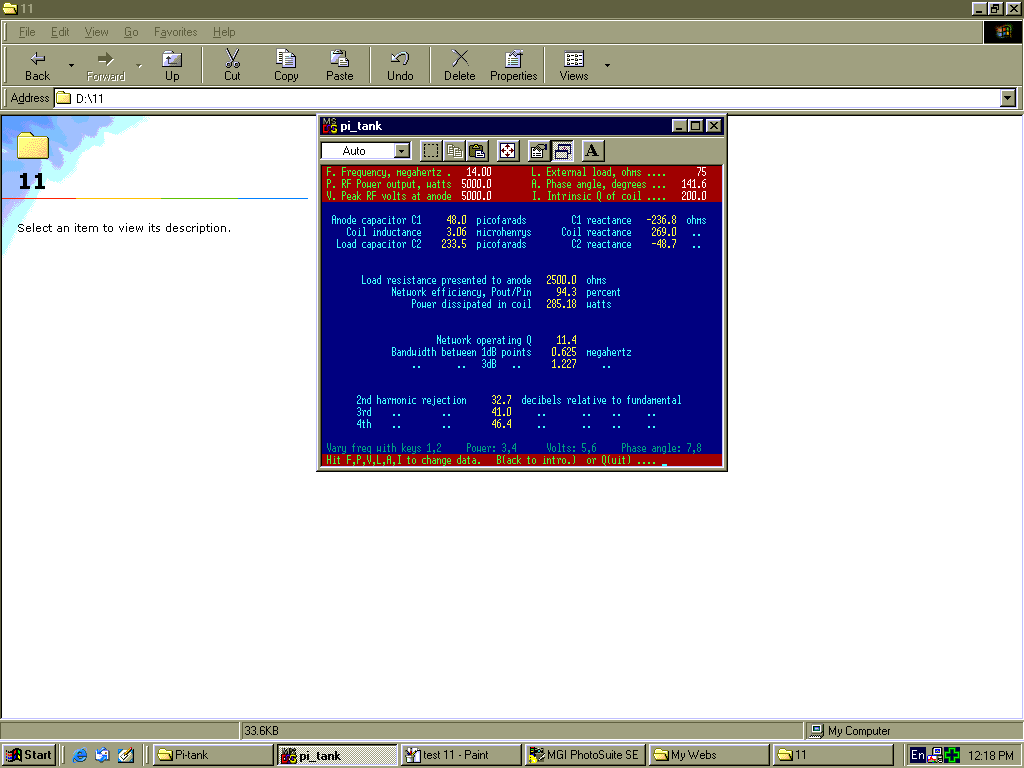

Программа Pi – tank, предназначена для расчета П-контура в выходном каскаде передающего тракта. Вам нужно лишь ввести исходные данные :

• Рабочую частота
• Выходная мощность
• Пиковое анодное ВЧ напряжение
• Нагрузку
• Фазовый угол( 90-180 град)
• Добротность контура

По окончанию расчета, вы можете изменяя различные исходные данные, увидеть, как они влияют на конечный результат расчета.

Ниже приведен пример расчета.

Программа Trapdip, умеет расчитывать элементы трапа(заградительные контура в многодиапазонных антеннах, типа W3DZZ, и др).

Вам надо ввести:

• Нижнюю и верхнюю рабочие частоты, например 7 и 14 МГц
• Общую длину провода антенны
• Среднюю высоту
• Диаметр провода антенны
• Диаметр и длину катушки трапа.

Программа сама рассчитает трапы(вверху зеленый сектор), и сама укажет место трапов, т.е расстояние от точки питания до трапа и от трапа до конца антенны. Она также укажет импедансы антеннына обоих диапазонах, КПД антенны и другие параметры. Очень легко и быстро рассчитывать многодиапазонные антенны страпами с помощью этой программы.

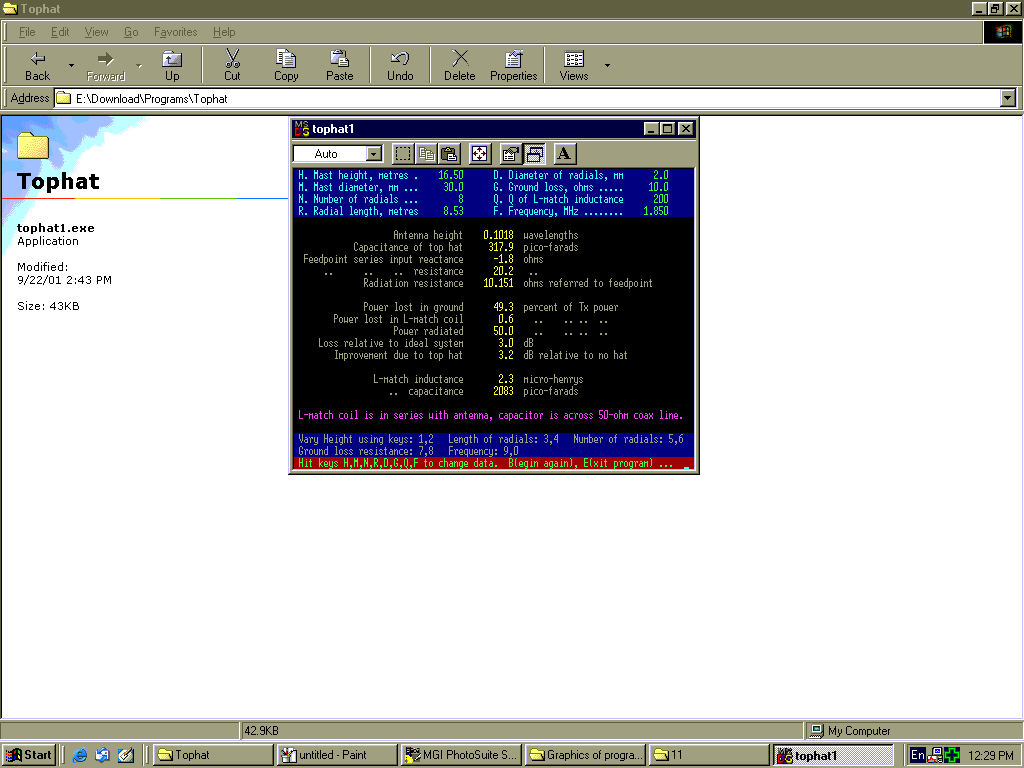

Программа Tophat, предназначена для расчета емкостной нагрузки укороченных вертикалов.

Надо ввести:

• Высоту мачты
• Диаметр мачты
• Кол-во радиалов вверху мачты
• Длину радиалов
• Диаметр провода радиалов
• Сопротивление потерь в земле
• Добротность контура в СУ
• Рабочую частоту

Программа рассчитает СУ, КПД антенны, потери в СУ, разницу в усилении, в сравнении с вертикалом, не имеющим емкостной нагрузки.

Внизу экрана появляется строка подсказки.

Вы можете изменять различные параметры, отслеживая изменение характеристик антенны.

Все эти полезные прграммы и еще множество других,  можно скачать с сайта: http://www.btinternet.com/~g4fgq.regp/page3.html#S301

А следующие программки вы можете скачать с этой страницы.

tlcalc1.zip  Простая и очень хорошая программа-калькулятор, написанная AA3RL под Exell, выполняет много полезных расчетов по линиям передач. Рекомендую использовать.

swave4.exe  Тоже полезная программа, написанная W3DMK, и позволяет делать расчет с учетом потерь в питающей линии. Вы иможете рассчитать, какой импеданс будет на конце линии заданой длины, если непосредственно у антенны он известен(измерен). Также прога  выполняет обратную задачу: если известен только импеданс нагрузки на конце кабеля, заданой длины, то какой импеданс  будет на другом конце кабеля, или какой импеданс имеет нагрузка. Программа содержит хелп.

 rftools.zip ДОСовская прога, написанная Teledyne microelectronics,  умеющая делать очень много: переводить дб в отношения напряжений, рассчитывать параллельные и последовательные контура, аттенюаторы , переводить реактивности в емкости или индуктивности, и т.д.  Всего 12 разделов. Очень полезная прога.
