Мне часто задают вопрос о том, каким образом найти решение, если есть желание установить полуволновой слопер на 1.8 МГц, а высота дома всего 25-30 метров.

Делать угол наклона луча слишком большим - проиграешь в диаграмме, ввиду того, что появляется горизонтальная составляющая излучения с высокими углами, что ухудшает диаграмму и эффективность работы антенны в целом. Как же быть в таком случае? Оказывается выход достаточно простой, и основан на том явлении, что конец ЛЮБОЙ открытой антенны, очень слабо влияет на излучение антенны, ее диаграмму, эффективность ее работы. Он лишь дополняет антенну до ее резонансной длины. Допустимо изгибать до 30% длины плеча, что слабо влияет на характеристики антенны.

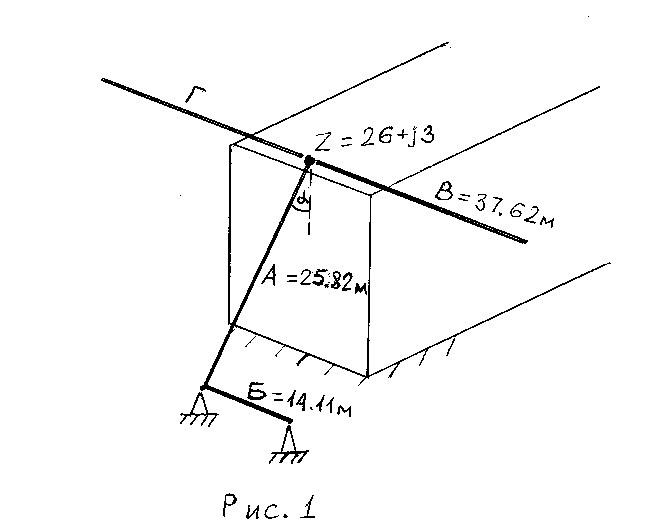

Исходя из этого, предлагается проект слопера на 1.8 МГц, при ограниченной высоте подвеса. На рисунке 1,  условно показано здание, высота которого составляет от 25 метров или, примерно, 9-ти этажное здание. Наклонный луч А, длиной 25,82 м, а изогнутое плечо В - 14,11м, с высотой подвеса 2,9м, что является безопасной высотой. Можно также применить два отрезка по 8метров, расходящихся от конца наклонного луча в разные стороны. Это абсолютно не влияет на диаграмму, но может оказаться полезным, если не хватает расстояния для одного 14 метрового отрезка Б.

На конце проводов ВСЕГДА максимум напряжения, которое может достигать 3-10 кВ, и более, в зависимости от мощности в антенне и добротности антенны.

Два радиала В и Г длиной по 37,62м, расположены в линию, что очень важно для диаграммы, и крепятся к соседним зданиям или другим предметам. Если их расположить под углом менее 180 градусов - резко возрастает нежелательная горизонтальная составляющая излучения, что делает антенну малопригодной для дальних связей. Только при расположении радиалов в линию, происходит компенсация горизонтальной составляющей излучения.

Очень важен угол наклона альфа. Моделирование на EZNEC показывает, что предельно допустимым можно считать угол в 30 градусов, но лучше использовать 25 и менее. При большом значении угла альфа, очень сильно возрастает горизонтальная составляющая излучения, поскольку увеличивается величина горизонтальной составляющей(проекция по оси Х или Y). Антенна становиться не чисто вертикальной, а промежуточной - вертикально -горизонтальной.

Устанавливать слопер лучше всего с торца здания, с тем, чтобы уменьшить влияние здания. Здание очень сильно экранирует излучение антенны назад, причем, чем шире здание - тем большее ослабление заднего сектора излучения антенны.

Нижний отрезок Б можно устанавливать под любым углом по горизонтали - вперед, назад, вбок и т.д. Существенного влияние на диаграмму это не оказывает.

На рисунке ниже показана вертикальная диаграмма излучения антенны в двух плоскостях: вперед-назад(белым цветом) и боковое(желтым). Крупным пунктиром показана вертикальная составляющая бокового излучения, а мелким - горизонтальная. Сплошная желтая линия - суммарная боковая диаграмма. Зеленым пунктиром обозначена горизонтальная сотсавляющая в главном направлении вперед/назад. Она очень незначительна.

Как видно из диаграммы, слопер имеет прижатое к земле излучение, что очень хорошо подходит для дальних, трансконтинентальных связей. Усиление антенны  вперед1,06 дб, вбок чуть больше 2,25 дб..

Расчет импеданса антенны на EZNEC, при среднем качестве земли, показывает, что антенна имеет импеданс

Z= 26 +j3 Ом

В реальных условиях, импеданс может отличаться от расчетного, поэтому лучше всего его все же измерить. Исходя из этого, питать антенну лучше всего кабелем 50 Ом, а для согласования, надо включить в точке питания антенны параллельно кабелю емкость 1653 пФ, а последовательно с кабелем - индуктивность 1.89 мкГн. Добротность катушки следует делать высокую, поскольку от этого зависят потери согласования. При добротности 200, потери составят всего 0.4%. Центральная жила кабеля подключается к наклонному проводу, а оплетка - к радиалам.

Провод для антенны применяется обычный -1.5 мм, медь или биметалл.

Все попытки создать двухдиапазонный вариант этой антенны для 1.8 и 3.5 МГц, к положительным результатам не привели. Эта антенна работает хорошо только в однодиапазонном варианте.

Очень важно при установке учесть близость наличия впереди антенны и по бокам высоких зданий, или других предметов, мешающих излучению. Эта проблема уже освещалась мной на СКР, поэтому я просто напоминаю. Для 1.8 Мгц , в радиусе 120 метров, высота любых преград не должна превышать высоту 19.9 метра, если допустить, что максимум излучения приходится на угол 25 градусов к горизонту. Если брать угол меньше(5 град), то в этом случае, на расстоянии 120 метров, высота преград не должна превышать3,7 метра. Для более высоких частот, эти величины будут пропорционально уменьшаться. Только в этом случае, энергия без потерь уйдет в ионосферу. В противном случае - неизбежны переотражения энергии от преград, и ее потеря. Это очень важный момент, который многие незаслуженно игнорируют. Для нормальной работы, вертикалы требуют много свободного места.

Думаю, такой вариант решения проблемы недостаточной высоты подвеса антенны, найдет широкое применение.
