ПОЧТИ
УНИВЕРСАЛЬНЫЙ ПРОГРАММАТОР
|
| Почему "почти"? Да просто потому, что в реальности универсального ничего нет. Есть устройства с широкими возможностями, но всегда чего-то там недостает.. |
|
И почему я все-таки именно эту конструкцию взял за основу?
|
|
Для ознакомления с авторской страницей рекомендую заглянуть на: www.willem.org Лично я слежу за страницей: http://mpu51.lunarpages.com/eprom/eprom.html |

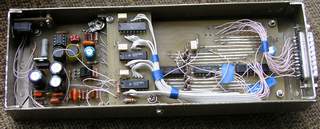

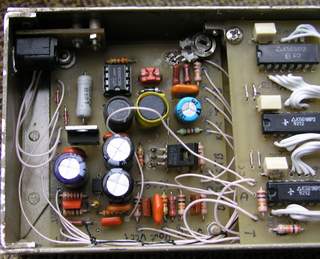

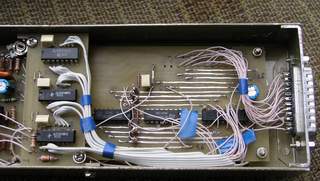

| В оригинальной конструкции применена одна единственная печатная плата, на которой размещены все компоненты. С момента первой ее разработки и по сегодняшний день плата претерпевала неоднократные изменения и даже появилась вторая ее модификация. Отсутствие в свое время доступа к изготовлению печатных плат, нежелание платить на нашем радиорынке довольно серъезные деньги за готовую и "набитую" плату (а у нас во Львове она уже появилась, народ не спит...) привело к тому, что я схему "разбил" на отдельные функциональные узлы, под эти узлы развел платки (LayOut помог), разрисовал лаком по меди и вытравил. Затем соединил платки проводами, вставил в коробочку, нашел и устранил "хомуты" и все заработало. |
|
|
|
|

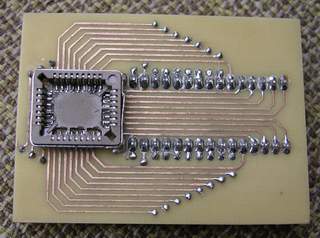

| Для работы с разными типами микросхем применяются разнообразные переходники-модули. По мере необходимости я их "утюжу". Утюжно-лазерная технология мне понравилась, качество для моих "поделок" вполне достаточное. В качестве примера посмотрите на снимок адаптера для программирования FLASH, EEPROM, UVEPROM и прочих в корпусах PLCC-32. |  |
