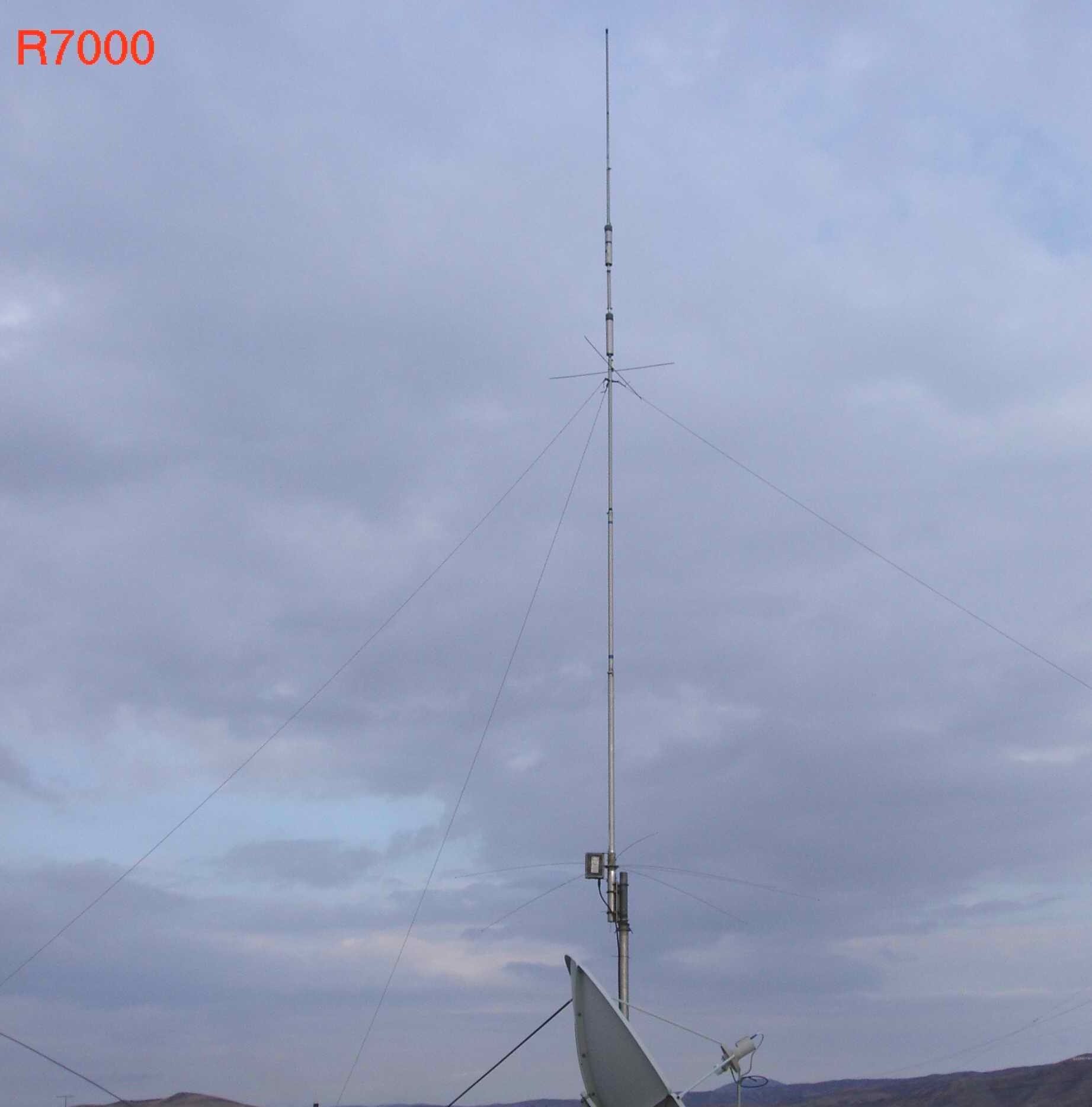

R7000 "минус". Антенна установлена на  армейском 10 метровом телескопе, у которого используются только две нижнии секции, высота подвеса  около 3,5 метра над уровнем кровли, растянута одним ярусом растяжек. Запитана кабелем РК-50-7-11. Антенна помогает мне в работе на WARC диапазонах, из-за своего "преклонного" возроста выдерживает около 500 Вт.

Желание использовать антенну на полную мощность усилителя мощности привело к ее модернизации. Как оказалось проблемным в антенне является трап на 17М, вот он то и подвергся модернизации. Катушку трапа размотали, на каркас наложили два слоя фторопластовой ленты, этой же лентой в несколько слоев обмотали трубку трапа, что позволило дополнительно изолировать внутреннюю обкладку-трубку конденсатора от внешней обкладки (корпус трапа 15/17М).

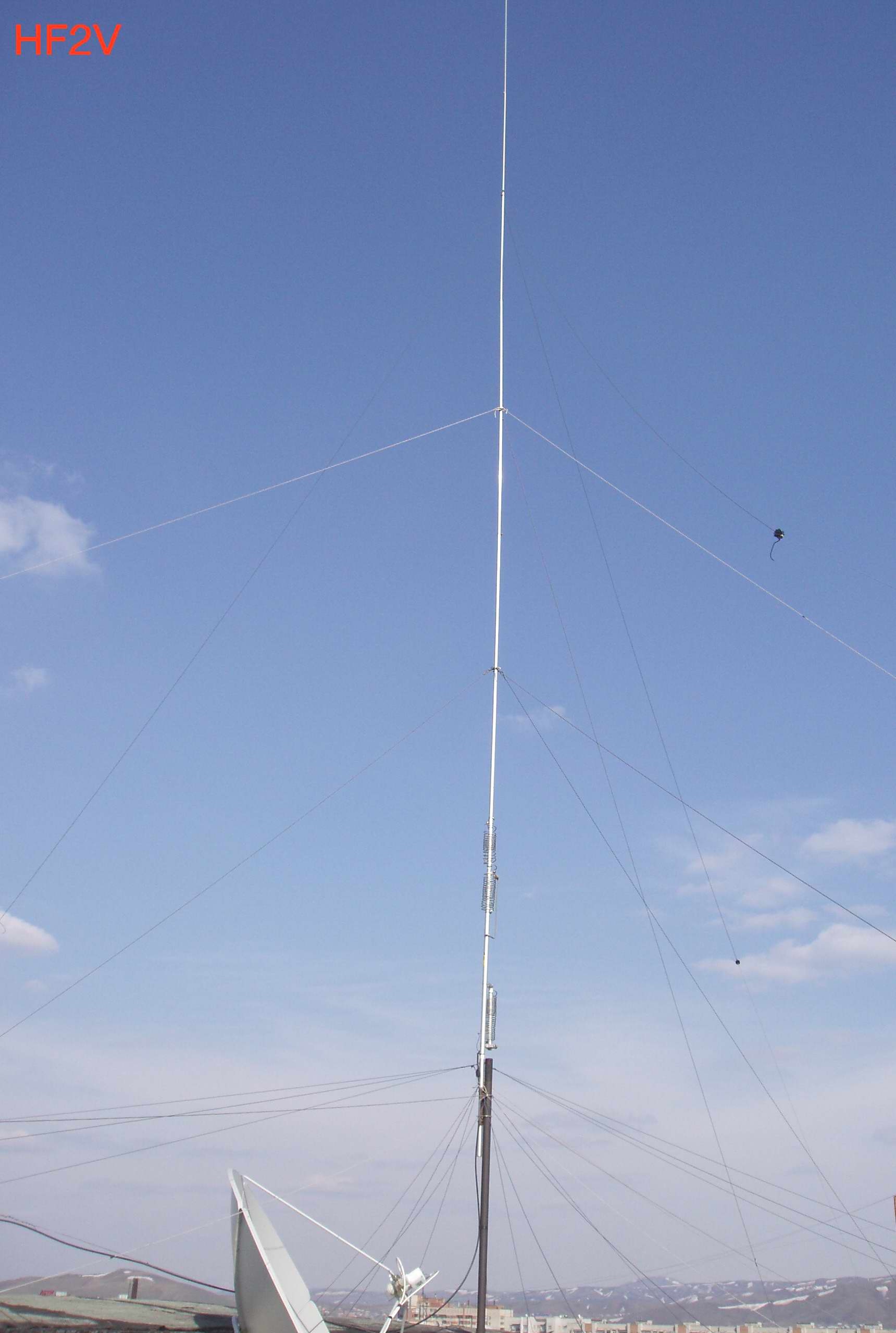

HF2V смонтирована в ноябре 2007 года, это антенна на 40/80/160М, установлена на  телевизионной мачте, у которой удалена третья секция . Высота подвеса антенны около 3,5 метра над уровнем кровли.  HF2V  растянута двумя ярусами растяжек и вверху имеет три провода емкостной нагрузки длиной по 7,5 метра, запитана кабелем РК-50-7-11. Антенна работает не плохо на передачу, но очень плохо на прием в диапазонах 80/160М.

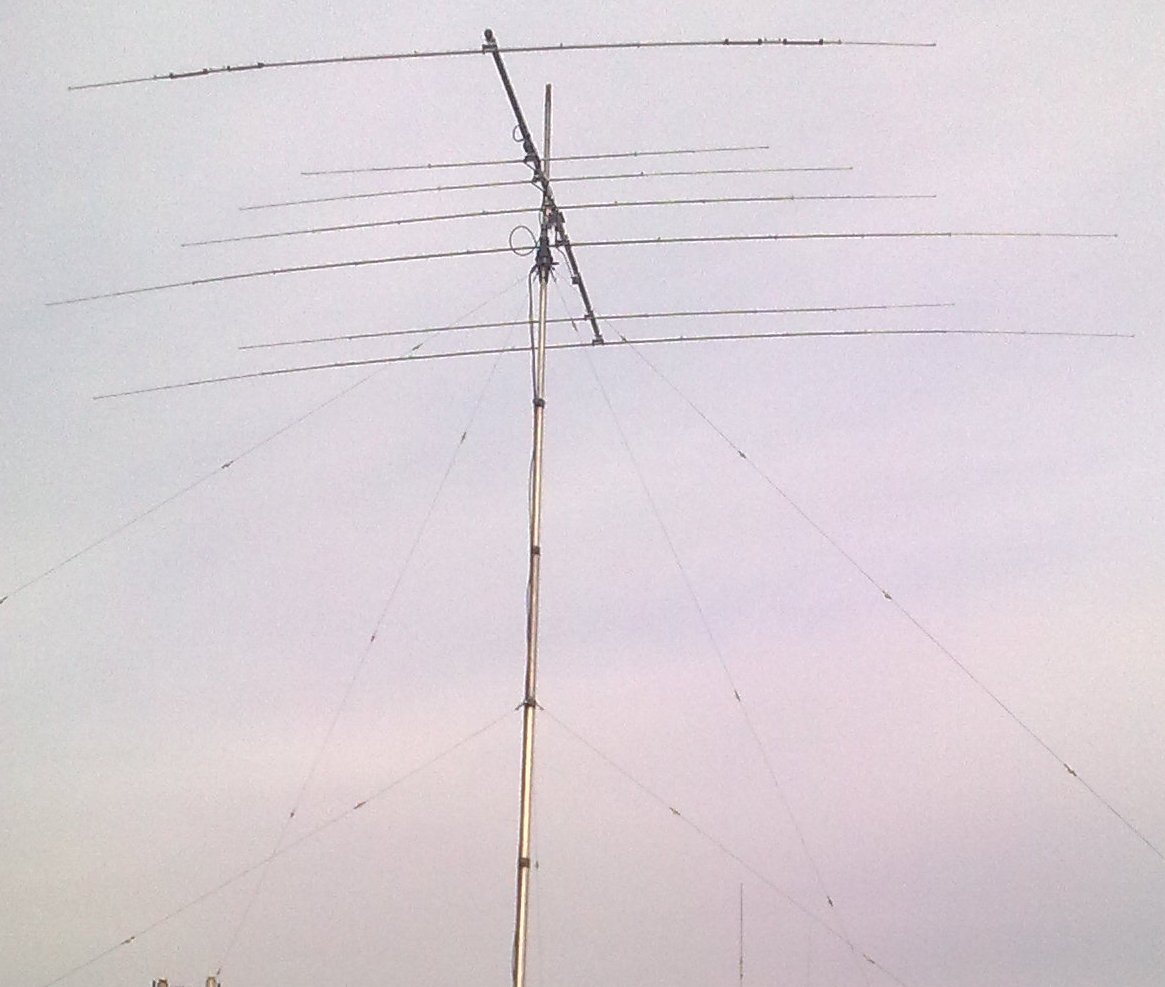

  Антенна A4S смонтирована в июне 2001 года, это настоящий друг и помощник в работе. Антенна установлена на армейском 16 метровом телескопе, у которого для большей прочности удалены две верхнии секции, т.о. высота подвеса антенны около 12 метров над уровнем кровли. Телескоп крепится к штатным кронштейнам телевизионной антенны, которые в настоящее время по назначению не используются, так как в доме "властвует" кабельное телевидение.  Вращение антенны осуществляет редуктор  YAESU G-450A. Антенна запитана кабелем LMR-400. Антенна за 10 лет эксплуатации в условиях сильных ветров имела прогнутый вниз бум, а также элементы директора и вибратора. Элемент основного рефлектора несколько лет назад был усилен дополнительной трубкой вставленной внутрь штатной и практически остался не провисшим. У меня давно было желание попробовать перевернуть бум и элементы на 180 градусов и тем самым выгнуть их и пусть работают в этом положение еще 10 лет. При очередной ревизии мы с Николаем (UN7JX) эту идею осуществили. Результат был удивительный, перевернутый бум стал изгибом смотреть вверх, элементы, нагрузив его, практически бум выправили до горизонтального, провисание исчезло полностью. Тот же эффект произошел и с директором, рефлектор не трогали, так как он и так был почти горизонтальным. А вот с вибратором этого эффекта из-за значительного веса и большого плеча не произошло. Для устранения  прогиба вибратора была установлена дополнительная стойка из дюралевой трубы диаметром 25 мм высотой 1метр, в месте соединения трапов вибратор был подтянут двумя оттяжками из кевларового шнура диаметром 3 мм.

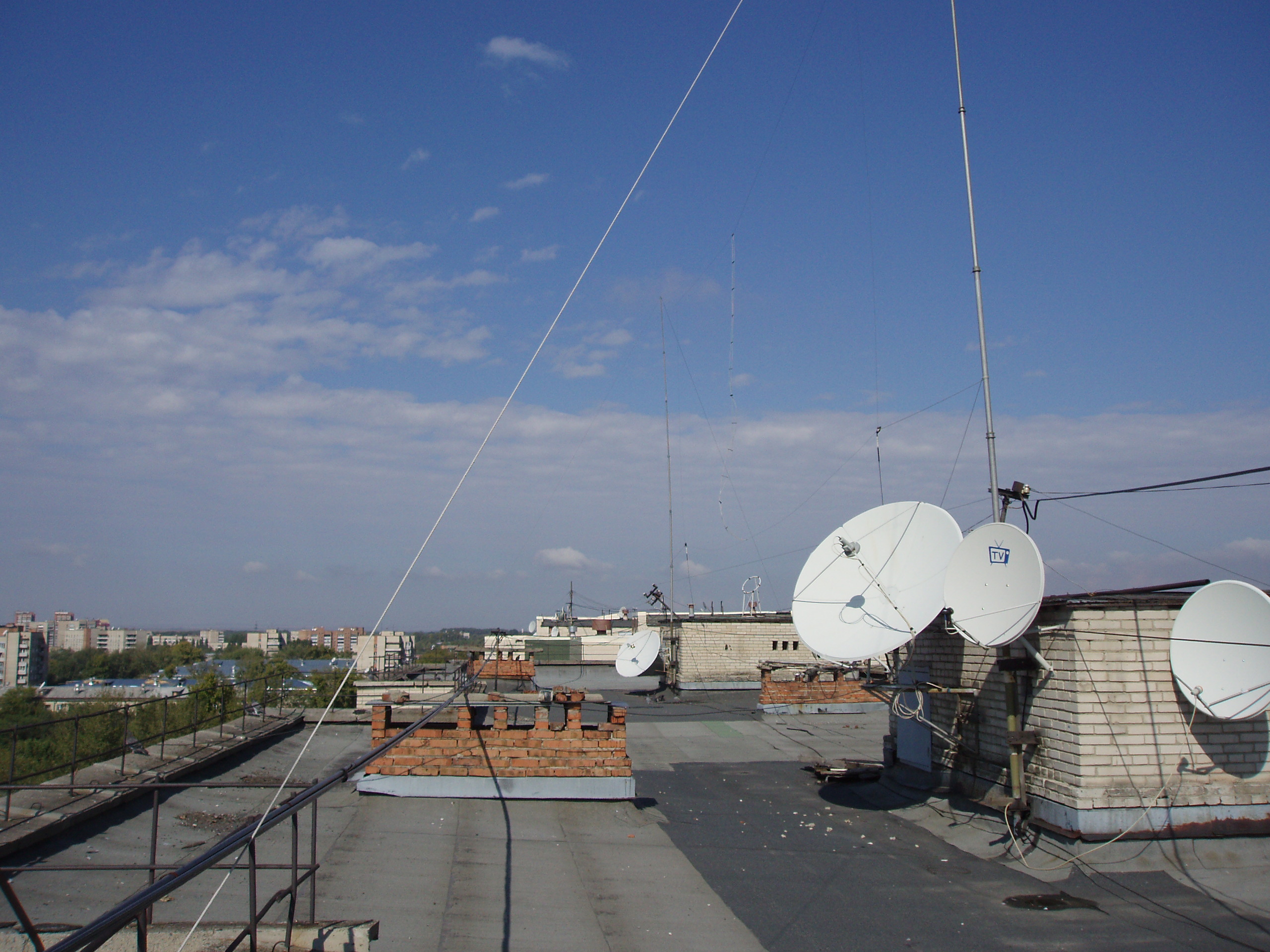

  Антенна Big Flag смонтирована в сентябре 2010 года, это приемная антенна на 80/160М. Антенна растянута между двумя мачтами десятиметровых армейских телескопов (от КШМ) .   Полотно антенны из полевого провода П-274. Диаграмма антенны меняется на 180 градусов - 300/120 градусов. Антенна запитана кабелями     РК-50-7-11, LMR-400 и RG-58A/U, общая длина около 100 метров. Управление переключателем осуществляется по коаксиальному кабелю. Работает, перед/тыл до 3 баллов. То, что не могла выполнить K9AY из-за своего малого периметра, BIG FLAG, при периметре 74 метра, выполняет. Я теперь лучше "слышу" в городских шумах.
