Paket Radyo

1. Kurulum ve AGWPE Konfigirasyon

Ses Kartı ile Paket-Radyo

(Windows98 , Seri-Port ve tek kanal için anlatım!)

2. Telsiz ile Ses Kartı Bağlantısı

3. Windows98 Ayarları

4. Paket Terminal Ayarları

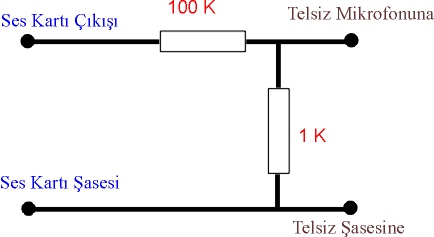

2. Ses Kartı & Telsiz Bağlantısı

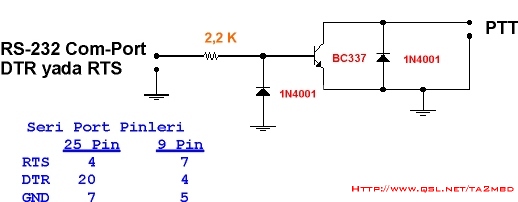

RS-232 Com-Port PTT Devreleri



veya



veya



Not !

Birtakım telsizler mikrofon direncine göre yada GND anahtarlamalı çalışmakta. Bu sebeple burada verilen şema örneği her devre için geçerli değildir. Ayrıca daha detaylı bilgi için Ara Birimler sayfasını da inceleyiniz...

Midland, Yaesu ve Albrecht gibi el telsizlerinin kısa düzeneği için tıklayın...



 3. Windows98 Ayarları

Kurulum ve AGWPE Konfigirasyon Windows Ayarları
