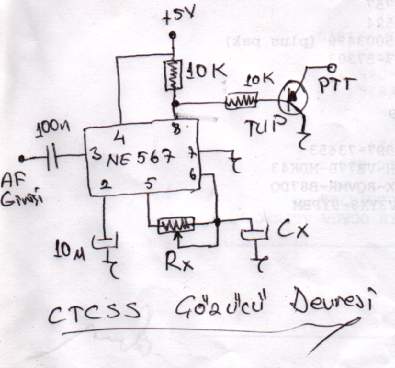

CTCSS Decoder (Çözücü) [NE 567]

Devredeki Rx ve Cx değerlerine göre CTCSS Ton frekansları çözülebilir. Çözülecek frekans değeri:

F = 1 / (Rx * Cx)

formülü ile hesaplanabilir.

67 - 250 Hz arası için Rx = 15 Kohm ve Cx=1 uF seçilmelidir. Yine 15 Kohm' luk Rx trimpotu 3 adet 5 Kohm' luk trimpotların seri bağlanmasından elde edilirse , frekans tuning işlemi daha rahat yapılabilir.

Devrenin ayarlanması esnasında frekans değeri 6 numaralı ayaktan yapılmaktadır.





Sinan ÖZMEN, TA2MBD

20 Kasım 2002
