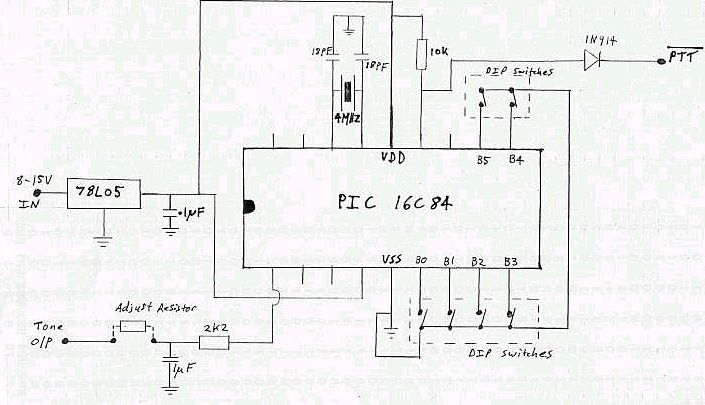

CTCSS Encoder (Kodlayıcı) [PIC 16c84]
CTCSS Tonları için Ayak Kodlamaları
16c84 PIN 11 10 9 8 7 6 Ton Frekans RB5 RB4 RB3 RB2 RB1 RB0 ----- --------- --- --- --- --- --- --- 000 1Khz TEST 0 0 0 0 0 0 001 67.0 0 0 0 0 0 1 002 69.4 * 0 0 0 0 1 0 003 71.9 0 0 0 0 1 1 004 74.4 0 0 0 1 0 0 005 77.0 0 0 0 1 0 1 006 79.7 0 0 0 1 1 0 007 82.5 0 0 0 1 1 1 008 85.4 0 0 1 0 0 0 009 88.5 0 0 1 0 0 1 010 91.5 0 0 1 0 1 0 011 94.8 0 0 1 0 1 1 012 97.4 0 0 1 1 0 0 013 100.0 0 0 1 1 0 1 014 103.5 0 0 1 1 1 0 015 107.2 0 0 1 1 1 1 016 110.9 0 1 0 0 0 0 017 114.8 0 1 0 0 0 1 018 118.8 0 1 0 0 1 0 019 123.0 0 1 0 0 1 1 020 127.3 0 1 0 1 0 0 021 131.8 0 1 0 1 0 1 022 136.5 0 1 0 1 1 0 023 141.3 0 1 0 1 1 1 024 146.2 0 1 1 0 0 0 025 151.4 0 1 1 0 0 1 026 156.7 0 1 1 0 1 0 027 159.8 * 0 1 1 0 1 1 028 162.2 0 1 1 1 0 0 029 165.5 * 0 1 1 1 0 1 030 167.9 0 1 1 1 1 0 031 171.3 * 0 1 1 1 1 1 032 173.8 1 0 0 0 0 0 033 177.3 * 1 0 0 0 0 1 034 179.9 1 0 0 0 1 0 * EIA Standart Tonu değil! 035 183.5 * 1 0 0 0 1 1 036 186.2 1 0 0 1 0 0 037 189.9 * 1 0 0 1 0 1 038 192.8 1 0 0 1 1 0 039 196.6 * 1 0 0 1 1 1 040 199.5 * 1 0 1 0 0 0 041 203.5 1 0 1 0 0 1 042 206.5 * 1 0 1 0 1 0 043 210.7 1 0 1 0 1 1 044 218.1 1 0 1 1 0 0 045 225.7 1 0 1 1 0 1 046 229.1 * 1 0 1 1 1 0 047 233.6 1 0 1 1 1 1 048 241.8 1 1 0 0 0 0 049 250.3 1 1 0 0 0 1 050 254.1 * 1 1 0 0 1 0 051 255 * 1 1 0 0 1 1 052 1750 Eu Tone 1 1 0 1 0 0 053 1800 Eu Tone 1 1 0 1 0 1 054 1200 Packet 1 1 0 1 1 0 055 2200 Packet 1 1 0 1 1 1 056 800 * 1 1 1 0 0 0 057 900 * 1 1 1 0 0 1 058 1100 * 1 1 1 0 1 0 059 1300 * 1 1 1 0 1 1 060 1500 * 1 1 1 1 0 0 061 2000 * 1 1 1 1 0 1 062 2500 * 1 1 1 1 1 0 063 3500 * 1 1 1 1 1 1
Son Düzenleme : 20 Kasım 2002
