X-Beams
KQ6RH Ray Jurgens
Tercüme (Translated by) TA2IB Ömer Kavas
X-Beam anteni QST ve ARRL Antenna Compendium 1 açıklanmıştır. Yapımı çok kolay bir antendir.Bu antenden aşağıda açıklanacak olan sonuçları elde etmek mümkündür. Yazarı, kazancının 6dBd ve F/B oranı 18dBd olduğunu yazıyor. Sonuçlar E&M modelleme programına verilmiştir ve ölçümler 6 m yüksekte yapılmıştır.
|

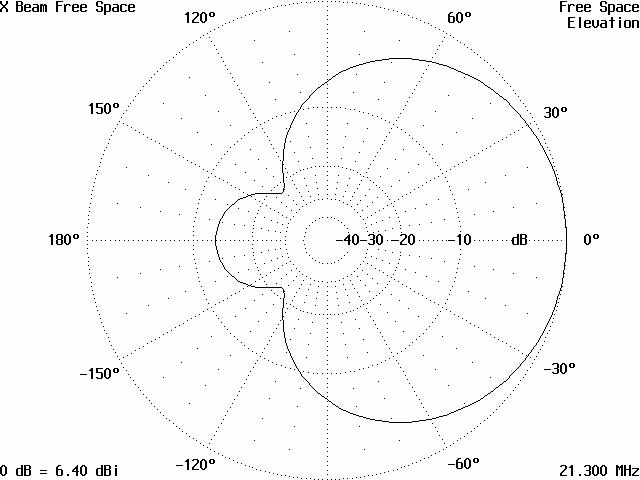

Şekil 1 |
|
X-Beam antenin serbest uzayda kuzey ve güneye yayılım şekli |
|

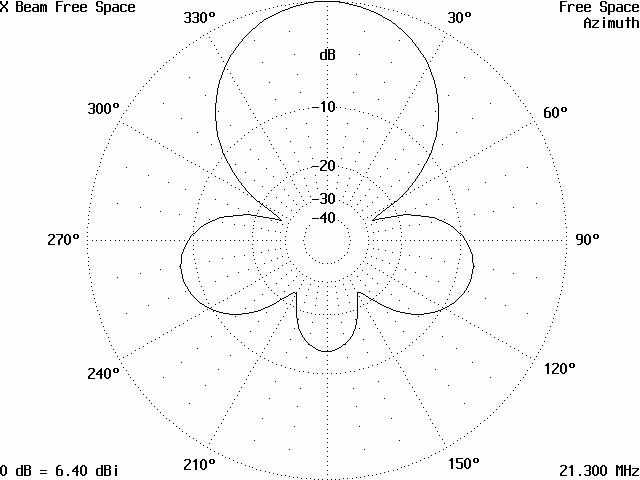

Şekil 2 |
|
X-Beam antenin serbest uzayda ufka göre yayılım şekli |
Toplam kazanç 6.0 dBd değil 6.4 dBi ve F/B oranıda 13 dB dir. Yan uzantılar daha kötüdür (yaklaşık 8 dB). Antenin performansı, 6 m yükseğe yerleştirildiğinde aşağıdaki resimlerden daha iyi olur.
|

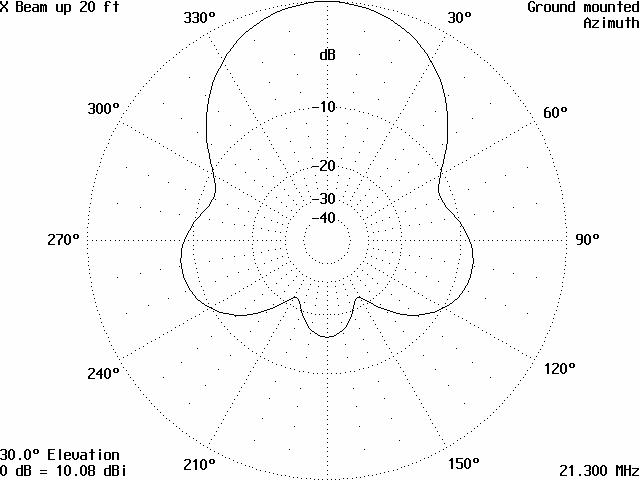

Şekil 3 |
|
Topraktan 6 m yüksekteki X-Beam antenin kuzey-güney yayılım şekli |
|

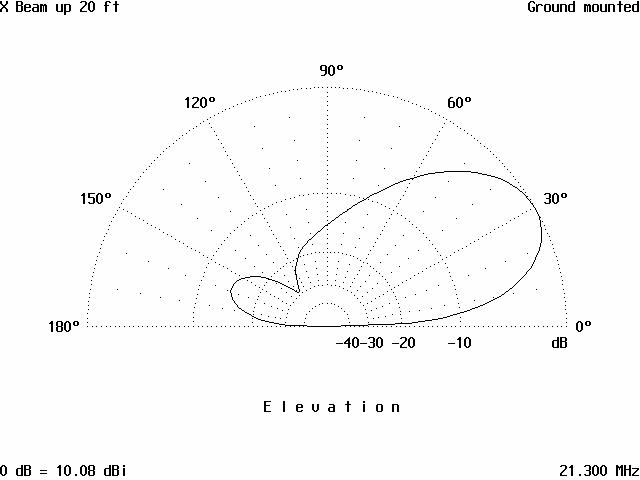

Şekil 4 |
|
6 m yüksekteki X-Beam antenin ufka göre yayılım şekli |
Anten 30 derecede monte edildiğinde kazancı en yüksek, 10 dBi veya 8 dBd değerine ulaşır. Bu sonuçlara göre oldukça iyi bir antendir, fakat yazarın belittiği kadar değil. Şekillerdeki yan uzantılar bu antenin kötü bir yönüdür, fakat yapımı çok kolaydır ve portatif kullanımda iç içe aliminyum borular kullanıldığında taşıması ve kurması kolaydır.
Buraya kadar yazılanlar KQ6RH Ray'in ölçümlerinin ve deneylerinin sonuçlarıdır. Antenin yapımı ile ilgili detaylı bilgiyi, yine bu site içindeki başka bir sayfada bulabilirsiniz. Bu anteni 1995 yılında tam boyutlarıyla 20 m, 15 m, 10 m için ayrı ayrı olarak yaptım ve inanılmayacak kadar iyi sonuçlar aldım. Maliyetini, yapım kolaylığını ve performansını düşünürseniz süper bir anten. 2002- Nisan fiyatları ile 5.000 000.- TL masrafı olan, ayarlarını bozacak hiç bir eleman ihtiva etmeyen, yağmurdan, kardan etkilenmeyen bir anten. Üç eleman yagi düşünüyorsanız önce X-Beam'i deneyin. Kolay gelsin.73
TA2IB Ömer Kavas
