5 Band ( veya fazlası )
Cubical Quad de EI7BA
Tercüme (translated by) Ömer Kavas TA2IB
1. Çok pahalı olmayacak
2. Mümkün olduğu kadar çok bandlı olacak
3. Performansı tartışılmaz olacak
4.Bütün bandlarda, en azından, 3 elemanlı traplı ticari Yagilere eş değer olacak, Th6 gibi.
5.Ucuz bir rotor tarafından döndürülebilecek
6.Kötü hava şartlarına dayanabilecek.
7. Kolay bulunabilen malzemelerle yapılabilecek.
8. Gelecekte değişiklik ve deney yapılabilecek.
9. Tek bir kablo ile beslenebilen.
10.Normal hacimde......
Evet, bu istekleri dikkate alırsak olabilecekler.....
Öncelikle, bütün ticari antenler fiyat ve/veya performans bakımından çok abartılırlar.Bir log priodic antenin yapımını ciddi bir şekilde inceledim, fakat büyüklük ve karmaşık yapısından dolayı vazgeçtim. Geriye Quad kaldı.
Quad, yukarıda sıralananların hepsini birkaç dezavantaj dışında karşılıyordu, bunlar-
1.Üç boyutlu, yani görsel olarak, Yagiden daha çok dikkat çeken (daha güzel???)
2.Dipol antenler veya diğerleri için anten direği veya kulesinin kullanımını sınırlar, çünkü Quadın kolları rotordan aşağı sarkar.
3.Üzerinde biriken buzlar hasar yapabilir.
4. Sabit bir kuleye montajı çok zordur. Katlanabilen kulede Quadı yapmak kolaydır.

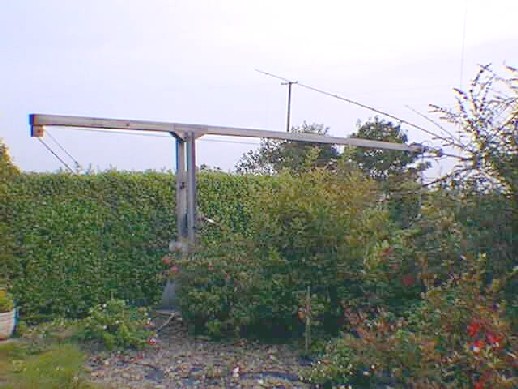

( Katlanabilir kulenin resimi, Quad, sağda, çitlerin öbür tarafında)
Evet, benim şu anda kullandığım iki elemanlı Quadın özellikleri ile başlayalım.
20m-10m ve 6m olmak üzere altı bandlı. Boom yok ( örümcek Quad ). Cam elyafından ( olmazsa olmaz ) kolları var. Ev yapımı anten seçme kutusuna tek bir koaks kablo var. Anten seçme kutusundan her bir sürülen elemanın besleme noktasına ayrı bir besleme hattı gidiyor. Her bir besleme noktasında ev yapımı bir şok balun var.
Performans-
Ön kazancı ölçecek hassas bir metodum yok, fakat benim TS850 deki 5-6 S, bütün bandlarda, el kitabındaki 6-7 db F/B oranına karşılık geldiğini zannediyorum. TS850'nin her bir S derecesinin kaç db le karşılık geldiğini bilmiyorum, ama eminim ki 3db dir. Bu da en az 15 db, tartışmalı olarak 30 db demektir. Bütün 2 element Quadlarda ışıma genişliği 60 derecedir.

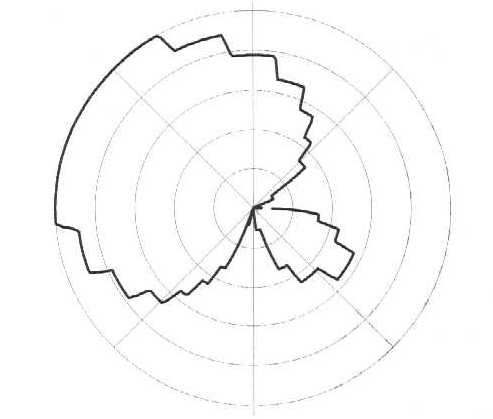

(15m için ölçülen ışıma diyagramı)
Yapım-
Boom uzunluğu yaklaşık 46 cm. dir ve demir köşebent kollar yatayla 110 derece açı yapacak şekilde booma kaynatılır.30 cm. uzunluğundaki boru boomun merkezine dik açı ile kaynatılır. Boruyu düz veya köşeli tarafa kaynatmakla elmas yada kare Quad elde edersiniz.

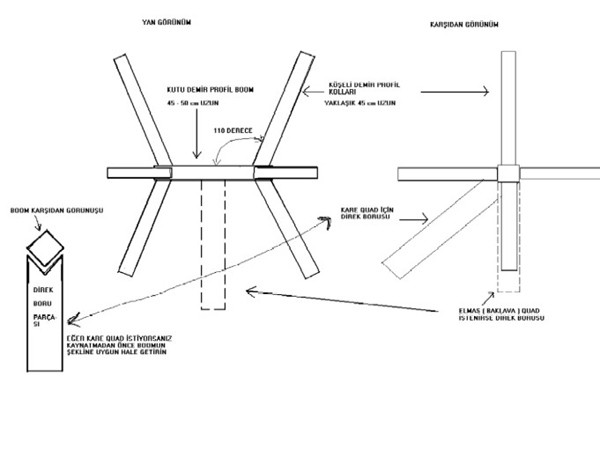

( Paslanmaz çelikten örümceğin çizimi)

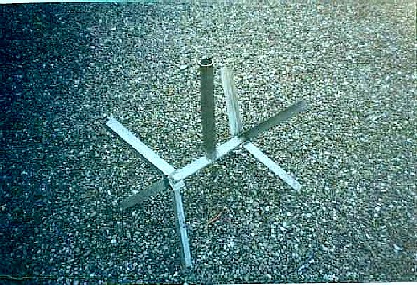

( Örümceğin resimi )

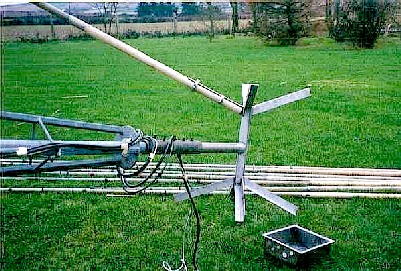

(İlk kolu bağlanmış örümceğin montaj resimi)
Ben kare şeklini kullanıyorum. Bu boru, bir ucu rotora bağlı olan 1,5m boyunda, 5cm dış çapındaki borunun içine takılıyor. benim kullandığım fiber-glass kolların uzunlukları 5m, fakat 4,4m uzunlukta olanlarda 20m kablo için yeterlidir. Kollar, yaklaşık 30cm uzunluğundaki köşebent demir kollara kelepçelerle (plastik) bağlanır.
(Anten elemanlarının kollara bağlantılarının resimi)
Fiber- glass kollarda, anten elemanı kabloların bağlanacağı noktalara izolasyon bantlarını sararak işaretlemek, daha sonra kabloları gererken köşelerin merkezden eşit uzaklıkta olmalarını sağlamak için yararlı olacaktır.
( EI8HT elemanların bağlantılarını yapıyor)
Kablo elemanlarını fiber kollara bağlamanın birçok yolu var. Her bir kablo bağlantı noktasında çok sağlam iki tane kablo bağlantısı kullanırım. Bağlantının birini 2,5cm çapında kapalı çember şekline getirir, diğerini de bunun içinden geçirip sıkıca fiber kola bağlarım. Bu, bağlantı noktasını aşağı yukarı hareket ettirip kabloları gerdirmeye yarar.Kolları kesinlikle delmeyin, yoksa zayıflarlar. Bob, K2US, elemanları kollara bağlarken şimdiye kadar gördüğüm en iyi metodu kullanıyor. Eleman köşelerini sıkı dokunmuş naylon örgülerle sarıp, örgülerin uçlarını kollara paslanmaz kelepçelerle bağlıyor. Bu daha sağlam ve daha dayanıklı bir seçenek, fakat daha pahalı. Quadın yapımı, ayarı bitip her şey iyi çalışınca sağlam bir telden 30cm lik uzunluklar kesin. Bunları elemanlara, kollara bağlandığı köşelerde, üzerlerine sarın. Böylece kabloların köşelerde bükülmesine ve kopmasına engel olursunuz.

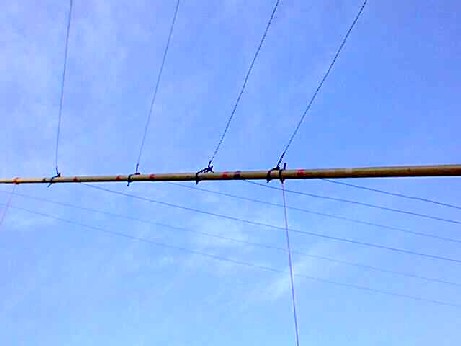

(Kollardan birine bakış. Kollar üzerindeki izolasyon bantlarına ve köşelerdeki spiral şekilde sarılmış kuvvetlendirici tellere bakınız. Ve izolasyonu arttırmak amacıyla elemanların kollardan çekilişlerine dikkat ediniz.)
Elemanlar-
Şimdi de biraz tartışma.....
Eleman boyutları için önceden beri kullanılan 1005/f (feet) sürülen eleman için, %5 veya %4 büyüğü de yansıtıcı için.
Saatler süren ayarlar, ölçümler, denemelerden sonra kalan elemanın boyutu, kablonun cinsine, çapına, izolatör kılıfı olup olmayışına........ YANİ; Hız Faktörüne bağlıdır.
Eğer sizde aşağıdaki açıklananları ve formülleri takip ederseniz 6 bandlı bu Quadı ayar uzantıları, gamma match ler veya diğer karmaşık yöntemler olmadan, çok az veya hiç ayar gerektirmeden iyi bir şekilde çalıştırabilirsiniz.....
Tel 1mm çaptan az, 1,5mm çaptan çok olmamalıdır.Sert çekilmiş çıplak bakır tel olmalıdır. (18-16swg ). Bu tip bir tel için gerekli formül 996/f (feet) sürülen eleman için, %2.5 fazlası da yansıtıcı için. (feet X .3048=metre) (inch X 2.54=cm)
EI7BA iki elemanlı Quad ölçüleri | (feet) | |||||||||
Sürülen eleman | Yansıtıcı | |||||||||
996.00/f | 1021.00/f | |||||||||
Frekans | 14.17mhz | |||||||||
20m | eleman | uzunluğu | 70.29 | 70ft 3 1/2ins | eleman | uzunluğu | 72.05 | 72ft 1/2ins | ||
frekans | 18.13mhz | |||||||||
17m | eleman | uzunluğu | 54.94 | 54ft 11 1/2ins | eleman | uzunluğu | 56.32 | 56ft 4ins | ||
  |
