ANTENLERİ PARALEL BAĞLAMAK (stacking)
Antenleri paralel bağlayarak, sonuçta meydana gelen sistem ile yüksek kazanç elde etmek mümkündür. Bu yöntem sayesinde, antenin eleman sayısını arttırmadan (boyunu uzatmadan), yani anten boom'unu uzatıp yapım ve montaj zorluklarını arttırmadan, kazancını yükseltebiliriz. Kazanç yükselmesi, iki antenin aynı fazda çalıştırılması ile sağlanır. Bu bağlantının detayını aşağıda vermeye çalışacağım.
Paralel bağlanacak antenler arasındaki uzaklık (açıklık) antenlerin boom uzunluklarının %80-90 nı kadar olmalıdır. Ama hepsinden ÖNEMLİSİ, her iki anteninde tıpatıp birbirinin aynı olmaları şartıdır. Bu yolla 1:1 SWR elde edilebilir.
Şimdi de adım adım paralel bağlantının nasıl yapıldığını inceleyelim;

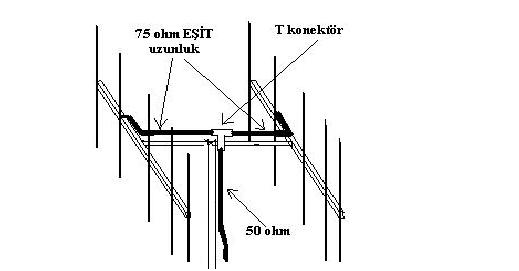

1-- Antenleri ve antenlerin monte edilecekleri T şeklindeki direği yapınız
2--Antenlerin besleme noktalarından T konektöre kadar olan koaksiyel kablonun uzunluğunu belirleyiniz
3--Aynı fazda çalışabilmek için kullanacağımız koaksiyel koblo uzunluğunun nasıl tesbit edildiğini görelim
Antenimizin merkez frekansı f= 145.300 MHz olsun
l/4= (300/145.300)/4= 2.06/4= 0.52 m= 52 cm (Görünen fiziksel uzunluk)
Kullanacağımız koaksiyel kablonun hız faktorünü bilmemiz gerekiyor.Bu faktör, basit olarak, ışığın kablo içindeki hızının, yine ışığın, boşluktaki hızına oranının % ile ifadesidir. Kullancağımız kablonun hız faktörü .65 olsun.
52 cmX 0.65= 33.8 cm (Elektriksel uzunluk, l/4), Bu arada ÖNEMLİ bir noktayı hatırlatmak isterim; Buradaki gibi iki noktayı bağlamakta kullanacağımız kablo parcasını, hsapladığımız elektriksel uzunlukta kesmemiz gerekmektedir. Fakat, bu uzunluk iki nokta arasındaki uzaklıktan kısa çıkabilir, diyelimki bu uzaklık 50 cm olsun. Hesapladığımız 33.8 cm nin işlevi ne olacaktır?. Hatırlatacağımız ÖNEMLİ nokta; KESECEĞİMİZ KABLONUN BOYU, ELEKTRİKSEL UZUNLUĞUN TEK KATLARI KADAR OLMALIDIR. Yani 1,3,5,7,9,.......... katları kadar. 33.8 cm kısa ise 33.8 cm X 3= 101.4 cm kullanılacaktır. Evet, bu noktadan sonra düşük SWR li bir anten sistemine çok yaklaştınız diyebilirim, tabii ki, bu işin garantisi yok, her şey dikkatli çalışmaya bağlı.
4--Şimdi koaksiyel kablonuzu alıp, her bir anten için, yani iki adet 101.4 cm lik parçaları kesebilirsiniz.
5--PL 259 konektörünüze lehim yapıp, 75 ohm luk uygun bir koaksiyel kablo redüktörü ile bağlantıları tamamlayabilirsiniz.
6--Anteninizi yerine koymadan önce, her bir antenin SWR ayarlarını tekrar kontrol edip, en düşük SWR yi elde edinceye kadar ayarlayın.
7--Şimdi yerine koyabilirsiniz, bol DX ler dilerim.
