7 MHz Bant Geçiren Filtre

Herkese Merhaba

Uzun zamandır aklımda olan cihaz yapma fikrini bir nebze de olsa hayata geçirmeye çalışıyorum. Yapmış olduğum bu devre www.qsl.net/yo5ofh/projects/hf_trx/bpf100.htm EI9GQ in cihaz projesinin bpf bölümüdür.



resimde görüleceği gibi 18 turluk bobinler ama ben 20tur olarak sardım.
bobin olarak toko firmasının 10mm lik bobinlerini kullandım.( Dikkat bobinlerin altında bazen köşeye sıkıştırılmış boru tipi kapasiteler olabiliyor)



Filtrenin band genişliği 1Mhz
ancak lineer çalışma bölgesi 6.7 ile 7.3Mhz arası
Merkez frekansı 7050kHz



eğer filtre bandını daraltmak isterseniz şemadaki 7pF yerine daha düşük değerlikli bir değer koyabilirsiniz. ancak kayb biraz artıyor.
filtre çok rahat ayarlanabiliyor. kritik bir eleman yok.

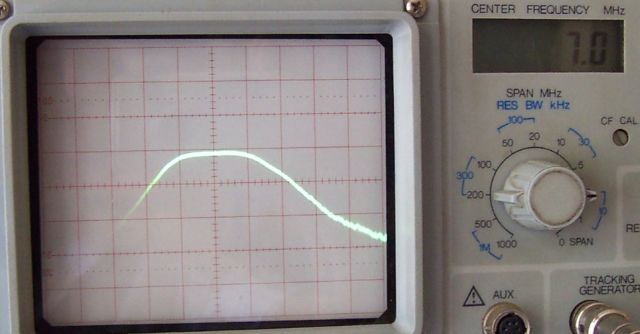

ölçerken tayf ( spektrum ) analizörün tracking generator unu kullandım. bobin değerlerini ayarlayarak 7MHz e kolayca geldi. Rf generatörü ile filtrenin geçirgenliğini tespit ettim yaklaşık BW 1Mhz dir

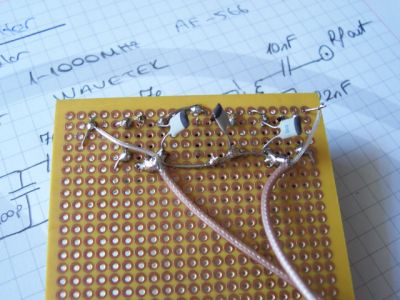

Kapasite tipi seramic disk

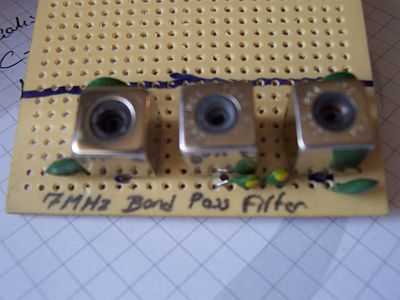

bobinler bahsedildiği gibi TOKO marka 10mm tipi



not: toko tipi bobinler ile rahatça 200Mhz e kadar çıkabiliyor.
kömür çekirdeğini aşağıya indirdikçe indüktans artmakta, yukarı çıktıkça indüktans azalmakta.

Eğer devrenin kaybını merak ediyorsanız buyrun,

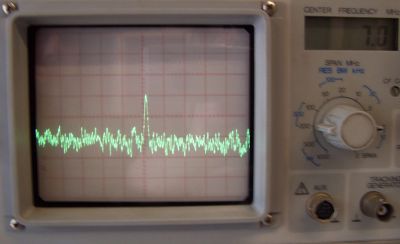

Rf Generatörünün çıkışındaki sinyalin tayf analizöründeki görüntüsü.

Filtreden sonraki görüntü. Görüldüğü gibi her bölme 10dB olduğuna göre yaklaşık olarak 1dB lik kayıb söz konusudur. Bundan sonra koyduğum Rf ön kuvvetlendirici devresi yaklaşık 10dB kazanca sahiptir.

Yapacak arkadaşlara şimdiden başarılar.

Kolay Gelsin.

Burak TATLISERT
73 & Best DX de TA1GS
