1959 godina
Sa
seminara
Makivić Luka
Stupar Milutin, Pero Đakula, Janjuš Aleksandar - ACO
Konstruktorska sekcija
PPS
Janjuš Aleksandar - ACO
Makivić Luka
Makivić Luka Janjuš Aleksandar
1960 godina
ODRŽANO
JE
MEĐUKLUBSKO
QSO
TAKMIČENJE
U BiH
U
ČAST
OSLOBOĐENJA
ZENICE
U čast dana oslobođenja Zenice, 12.
Aprila ove godine je Radio klub ''Zmajevac'' iz Zenice organizovao međuklubsko QSO
takmičenje. Ovaj klub će i narednih godina organizirati pomenuto takmičenje.
U takmičenju su imale pravo da učestvuju
sve PPS iz BiH koje su dobile dozvolu za rad u 1960 godini. Međutim u takmičenju
je učestvovalo njih polovica.
Prvo mjesto u ovogodišnjem takmičenju
podijelile su PPS YU4EQR iz Bijeljine i YU4GXY iz Sanskog Mosta te su dobile
nagrade radiomaterijal u vrijednosti od po 6.500 dinara te diplome. Sljedeći
plasirani je bio PPS RK Zenice – YU4BAB. Međutim pošto je ova učestvovala
van konkurencije III mjesto i nagradu sat budilnik sa diplomom, osvojio je
YU4DPR – iz RK Trebinja. Ustupanje III mjesta je zbilja fer postupak
organizatora takmičenja.
REPUBLIČKO QSO TAKMIČENJE U BiH
QSO
takmičenja su, besumnje, zauzela već vidno mjesto među raznim drugim takmičenjima koja se održavaju u našoj organizaciji. Iz godine u godinu ona su češća, bolje organizovana i sa većim brojem takmičara. Takav je slučaj i u okviru SRJ u BiH.
Ovogodišnje republičko QSO takmičenje
u BiH je održano 16. i 17. Aprila u 3 perioda po 4 sata na 3,5 MHz CW. U takmičenju
je učestvovalo 21 primopredajna
sekcija iz 20 klubova i opšta ocjena takmičenja je vrlo dobra.
Međutim, kao i sva naša QSO takmičenja (nažalost) i ovo je imalo svoju već poznatu manu. Naime, organizatoru, odnosno ocjenjivačkoj komisiji poslato je samo 15 operatorskih dnevnika iz 15 PPS, dok 6 PPS svoje dnevnike nije uopšte poslalo čime je ocjenjivačkoj komisiji stvoren poseban problem i poteškoća za pravilno ocjenjivanje. Interesantno je napomenuti da su to uglavnom stare, odnosno jake, PPS kao YU4ALM - Radio klub “Sarajevo”, YU4JMN – takođe iz Sarajeva, YU4BAB - Radio klub “Zenica”, YU4AVW – Radio klub “Tuzla” i dva mlada kluba iz B. Broda i Vel. Kladuše.
SA UKV TAKMIČENJA NA VLAŠIĆU
Pekolj Lojzo, Stupar Milan, Makivić Luka, Ante
Makivić Luka
1961 godina
DXCC
YU4XZ, Čurić Zlatan je 1961. godine
osvojio diplomu DXCC – CW/SSB
Na prijedlog republičkog odbora SRJ i komisije za nagradu “Nikola Tesla” Predsjedništvo SRJ je na sjednici od 19. novembra 1960.god. jednoglasno dodijelila nagrade “Nikola Tesla” sljedećim organizacijama i pojedincima:
.........
Bronzana
plaketa “Nikola Tesla” – Čurić Zlatan – NR BiH
.........
U
DOBOJU PRIMOPREDAJNA SEKCIJA NAJAKTIVNIJA
Radio klub u Doboju održao je svoju
redovnu godišnju skupštinu.
.........
I pored ovog svega radio klub u Doboju je
u odnosu na druge klubove u Republici imao vidnih rezultata, što dokazuju i
nagrade koje su primili članovi ove organizacije.
Čurić
Dr. Zlatan, YU4XZ dobio je bronzanu plaketu “Nikola Tesla” kao i diplomu.
.........
Na kraju je izabran novi Upravni i Nadzorni odbor radio kluba. U upravni odbor izabrani su: Branko Todorović, Dževad Terzić …. , Dr. Zlatan Čurić.
RAZVOJ
RADIOAMATERSTVA U NR BiH
Prvi organizovani počeci
radio-amaterstva
u Bosni i Hercegovini datiraju od 1947 godine, kada je formiran Zemaljski odbor
radio-amatera.
Formiranjem Zemaljskog odbora i
osnivanjem novih radio-amaterskih društva u Tuzli, Mostaru, Zenici, Bijeljini, Doboju, Visokom, a nešto kasnije u Trebinju, Brčkom,
Kreki i drugim mjestima udaren je temelj organizovanijem i sistematskijem radu.
Rukovodstva radio-amaterskih organizacija u Bosni i Hercegovini, još od samog početka svoje djelatnosti, najozbiljnije su svatila od kakve je važnosti za normalan rad solidno materijalno obezbjeđenje. Neki klubovi kao Kreka, Sarajevo, Banja Luka, Banovići, Mostar, Trebinje, Tuzla, Zenica, Visoko, Novi Travnik, Maglaj, Bosanski Brod i još neki raspolažu sa imovinom koja iznosi nekoliko miliona dinara.

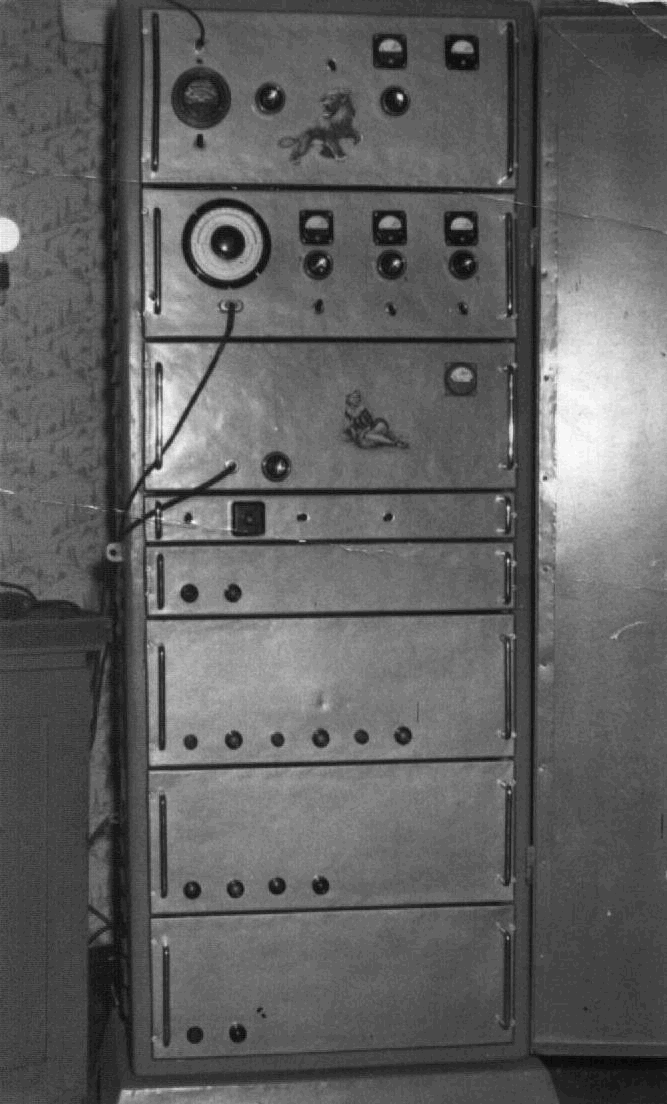

PREDAJNIK ZA OPERATORE III KLASE
Opis stanice radio kluba u Zenici
Prema Pravilniku o radu amaterskih radio
stanica, radio-operatoru III klase, dozvoljava se rad na predajniku snage do 100
W, i naravno, svako teži da iskoristi ono što je dozvoljeno.
Izgradnja stanice do 100 W ne predstavlja
neki naročito veliki problem (jer imamo svega dva talasna opsega), a nije
potreban ni specijalni materijal.
U klubu smo imali nekoliko cijevi
RL12P35, koje se još uvijek često nalaze. Od četiri takve cijevi napravili
smo PA-100 W i anodni modulator 50 W. O dobrim stranama anodne modulacije već
je bilo dosta pisano, uzgred još budi rečeno, da sve radio-difuzne stanice
upotrebljavaju anodnu modulaciju.

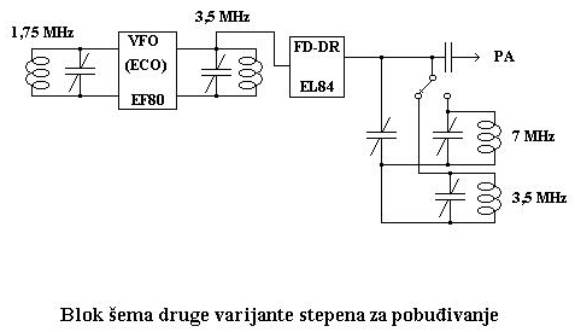

Bilo je pitanje koncepcije davača, da li
da se svaki FD stepen posebno podešava, što je poznata klasična varijanta,
ili graditi FD stepene sa kolima široke propustljivosti i DR stepenom. Odlučili
smo se za prvo, jer smo baš imali takvog materijala od starog davača. Ipak,
ako budete gradili predajnik posve iznova, preporučujemo da pročitate članak
u Radio amateru broj 3/1959 godinu od YU3HY i YU3GP, u tom slučaju moći ćete uštediti dvije cijevi (za Buf. i
FD). Da bi mogli dobro pobuditi 100 W PA stepen, dobro je napraviti kola u FD-DR
stepenu što boljeg kvaliteta i promjenljiva. To posebno dobro dođe na opsegu
3,5 MHz, koji je širi od opsega 7 MHz.

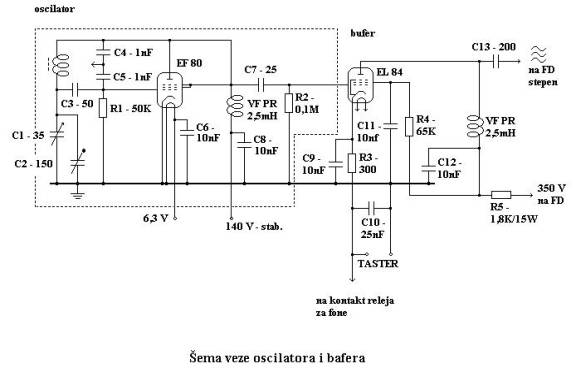

OSCILATOR PREDAJNIKA
Na šemi veza predajnika vidi se takoreći
sve, ipak treba još nešto reći o oscilatoru. Amateri izbjegavaju upotrebu VF
jezgra u oscilatoru, jer prouzrokuju frekventne nestabilnosti. Nama je, međutim,
došla u ruke neka vrlo pogodna kutija za oklop oscilatora. Pošto nije bilo
mjesta na odmet, odlučili smo se za VF jezgro. Na krstasto jezgro namotali smo
35 zavoja žice 0,3 mm a sav smo ostali materijal uzeli vrlo kvalitetan, kako to
za oscilatore i treba (kondenzatori mica).
Nismo primijetili nikakvih nestabilnosti
ni na 3,5 MHz ni na 7 MHz. Da li bi tako bilo i na višim opsezima, sumnjamo.
HI! Sam oscilator, tj. Cijev EF80 napajamo posebnim ispravljačem stabiliziranim
naponom 140 V. Oscilator radi stalno i posve je nečujan, zahvaljujući naravno
dobrom oklopljavanju.
STEPENI ZA UDVAJANJE I PA
U stepenima za udvajanje rade dvije EL84.
Kako se iz slike vidi, mi imamo ugrađena tri FD stepena, od kojih zadnji nije
spojen, nego je predviđen samo kao rezerva, pa bismo tako praktično mogli
raditi i na svih 5 opsega (stanica I kategorije). Instrumenti ugrađeni u FD
stepenima služe više kao ukras (hi!) jer imamo mA-metar u kolu 1. rešetke PA
stepena - znači nisu obavezni. U rešetkinim anodnim krugovima imamo poznate
parazitske supresore: 25 zavoja žice 0,3 mm na otporniku 1 W. Ipak se, nekad
desi, ako sva kola podesimo preoštro, da stepeni za udvajanje počnu divlje
oscilirati. Treba samo malo razdesiti jedan od FD stepena i stvar je opet posve
u redu. Druge rešetke dobijaju stabilizirani napon 280 V iz niskonaponskog
ispravljača.
U PA stepenu imamo, kao što je već bilo
rečeno, dvije RL12P35 u paraleli, koje obe skupa kod 800 V anodnog napona i 125
mA anodne struje daju taman toliko, koliko je Pravilnikom i dozvoljeno. U
tablici su navedeni podaci mjerenja.
Opseg
Ue (V)
Ie (mA) Ug2 (V) Ige
(mA) -Ug1 (V)
Ig1 (V) Izboj
Input
3,5 - CW 780 128 220 28 100 2 0,38 A 99,84 W
3,5 - SSB 815 122 220 30 100 2 0,38 A 99,43 W
7 - CW 790 126 220 28 100 2 0,42 A 99,54 W
7 - SSB
790 126
220
30
100
2 0,42 A
99,54 W
Pošto dvije cijevi zbog povećanih interelektrodnih kapaciteta vrlo lako stupaju u parazitske oscilacije, opet smo se poslužili filterom protiv divljanja. Napon na anode dovodimo preko VF prigušnice, a na g2 sa djeliteljem napona, koji nam, kako se iz podataka o mjerenju vidi, zbilja dobro služi. Prekidač P4 služi nam da, ako njega isklopimo, ostane druga rešetka na masi, pa tako nema izboja, dok se podešavamo. Amateri će nam biti zahvalni, ako ugradimo i taj prekidač.
Kad pređemo prvi put na predaju, za tren
oka podesimo Collins filter i podesili smo se a da ne smetamo drugima. Kalem u
Collins filteru je namotan posrebrenom bakarnom žicom 2 mm na dužini 85 mm ;
promjer tijela je 75 mm, a izvod je na 14 zavoju bliže kondenzatora C5 (500
pF). Broj zavojaka = 32.

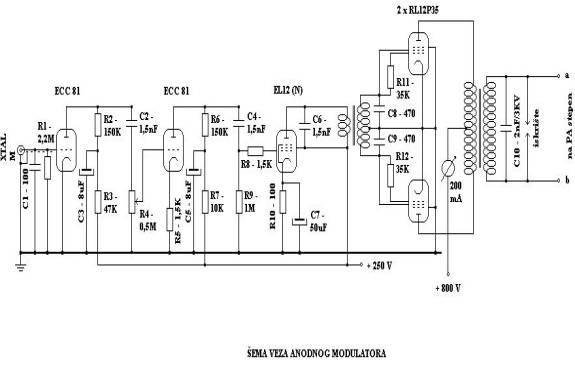

MODULATOR
U modulatoru rade dvije cijevi R12P35 vezane kao triode u pušpul spoju. Ispred njih imamo jednu EL12N, koja nam pored pobude za prve rešetke daje i napone za druge rešetke. Kada ne govorimo u mikrofon, anodna struja obe cijevi R12P35 zajedno ne prelazi ni 7 mA, a kada rade, popne se i na 150 mA, ali nama toliko nije ni potrebno, ako ne želimo, da nam davač bude premoduliran.
U predpojačalu za modulator radi nam
jedna ECC81. Mikrofon je kristalni. Frekvenca nam je ograničena sa prenosnim
kondenzatorima 1,5 nF i kondenzatorima 470 pF na sekundaru transformatora za
obrtanje faze i kondenzatorom 2 nF/2 kV na izlazu. Frekventni opseg je 500 -
2000 Hz. Da bi osigurali modulacijski trafo od probijanja napravili smo mu iskrište.
Sam trafo smo zaronili u vosak, jer je bilo nemoguće toliko stegnuti jezgro, da
ne bi radio kao neki zvučnik, komu kretni kalem već prilično struže.
Postigli smo i dobru izolaciju i "ućutao" je. Instrument u kolu anode
nam vrlo dobro dođe, pošto po njemu kontrolišemo anodnu struju a posredno i
dubinu modulacije.
Trafo za obrtanje faze namotali smo na jezgru 8 cm² sa procjepom. Na primaru imamo 2500 zavoja 0,25 Cul, a na sekundaru 2 x 1500 zavoja 0,2 Cul. Modulacijski trafo namotan je na jezgru 16 cm² (procjep), za
1962 godina
PLENUM
RO SRJ ZA BiH
Povodom proslave 20-godišnjice
Revolucije i 15-godišnjice rada SRJ u Sarajevu je 07.01.1962 godine održan 15.
Plenum RO BiH.
Predsjednik RO, Ratko Bajić, održao je
tom prilikom referat u kome je izložio istorijat radio-amaterskog pokreta u BiH
i postignute uspjehe i rezultate i dao preporuke za budući rad.
Temelj radio-amaterstva u BiH i organizovan rad udaren je osnivanjem zemaljskog odbora i radio klubova u Tuzli, Mostaru, Zenici, Bijeljini, Brčkom, Doboju i Visokom a kasnije u Trebinju , Kreki i drugim mjestima. U to vrijeme najvažniji i najteži problem bio je: stvaranje kadrova doraslih da praktično sprovode novu liniju radio-amaterstva (rukovođenje tečajevima i obezbjeđenje materijalnim sredstvima).Savez BiH razvio se postepeno u snažnu društvenu organizaciju i tokom vremena radio-amaterska organizacija BiH narasla je danas na 70 radio klubova, 20 radio-amaterskih sekcija u KMT i DNT. Danas u radio klubovima radi preko 50 PPS a ukupan broj članova iznosi blizu 7000 (aktivnih i pomažućih).
1963 godina
ZE - CALLBOOK 1963
YU4BAB Radio klub Martičeva 9 Zenica
YU4CN Luka Makivić Nikole Tesle 8 Zenica
YU4CO Petar Džakula Novo naselje bb. Zenica
YU4XZ
Zlatan
Čurić
Kovači 56
Sarajevo
1964 godina
REZULTATI QSO TAKMIČENJA U YU4
Radio
klub “Doboj” YU4FDE iz Doboja organizovao je tradicionalno QSO takmičenje u
Čast 17. Aprila – dana oslobođenja grada Doboja. Takmičenje je održano 11.
i 12. Aprila. U ovom takmičenju uzelo je učešća oko 40 klupskih i ličnih
radio stanica iz BiH, Međutim, dnevnike rada je poslalo svega 17 stanica.
Rang lista učesnika:
1.
Radio klub “Sarajevo”
- YU4ALM
489 bodova
2.
Radio klub “Tuzla”
- YU4AVW
480 bodova
3.
Radio klub “Rogatica”
- YU4GKL
470 bodova
4.
Radio klub “Maglaj”
-
YU4JJK
434 bodova
5. Dr. Zlatan Čurić – Zenica
- YU4XZ
428 bodova
6. Radio klub “Doboj” - YU4FDE 414 bodova itd.
Izvod iz ZAPAŽANJA SA QSO TAKMIČENJA U BiH 11-12.ARPRIL 1964 GODINE
......................
Ipak skreće se pažnja svim klubovima da u buduće strogo vode računa i da izbjegavaju ovakve i slične propuste. Ako bi se pravilo poređenje, uzevši u obzir samo ostvarene veze u YU4, onda bi redoslijed od 1 do 5 mjesta bio ovakav:
1. YU4AVW
2. YU4XZ – Dr. Čurić Zlatan
3.
YU4ALM
4.
YU4JJK
5.
YU4FDE
Sudeći
po ovome ubuduće bi trebalo propozicije uskladiti tako da se samo računaju
veze ostavarene u YU4 i to iz više razloga koje sada ne mislimo da navodimo. Ilustracije
radi, iznijećemo koliko je komisija pojedinom klubu, tj. Stanici odbila bodova,
uglavnom, radi toga što je dotični operator pogrešno primio RST, redni broj,
ime ili QTH od protivstanice ili je uveo vezu koju protivstanica nema, itd.
Navodimo samo prefikse stanica i broj odbijenih bodova: YU4AAH (125), YU4DOP
(90), YU4GKL (60), YU4XZ (60), YU4CBC
(50), YU4FDE (40), YU4DPR (40), YU4BMN (20) itd.
- YU4XZ iz Zenice; odbijeno je 60 bodova iz razloga što
je netačno primljen RST od 6 korespodenata.
II MEĐUKLUBSKO QSO TAKMIČENJE RADIO KLUBA ''NIKOLA TESLA'' U DERVENTI
Radio klub ’’Nikola
Tesla’’ iz Dervente organizovao je svoje tradicionalno QSO takmičenje u čast
19. Aprila dana oslobođenja grada.
U ovom takmičenju učestvovalo
je 26 amaterskih radio stanica iz SR BiH dok je izvode iz dnevnika poslalo 17
stanica.
Plasman amaterskih radio stanica u ovom takmičenju je sljedeći:
1.
YU4FTU -
Derventa
225 bodova
2.
YU4JJK -
Maglaj
215 bodova
3.
YU4CM -
Mandžić Vukadin – Rogatica
205 bodova
4.
YU4XZ -
Čurić Zlatan – Zenica
200 bodova
5.
YU4DPR -
Trebinje
190 bodova
6.
YU4FRS -
Ilidža
185 bodova
7. YU4BMN
-
Kreka
170 bodova
8.
YU4KPQ -
Bileća
165 bodova
9. YU4ALM - Sarajevo 145 bodova itd.
1966 godina
PPS YU4BAB
Makivić Lela
