Τεχνητό φορτίο 50Ω.

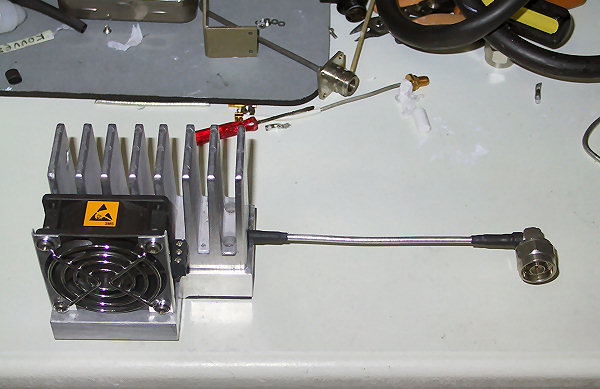

Απλή αλλά χρησιμότατη κατασκευή . Το κατασκεύασα το 2004 με αφορμή το 17-4458 της DICONEX που βρήκα στο HamFestival της Αθήνας για 30 Euro. Η κατασκευή δεν είναι δύσκολη, απλά βάλτε τη φαντασία σας να δουλέψει με σκοπό την καλύετρη 50Ω προσαρμογή , την μεγαλύτερη και γρηγορότερη απαγωγή θερμότητας και αν σας ενδειαφέρει, την ομορφιά της κατασκευής σας. Όπως βλέπετε στη φωτογραφία, το κουτί που φιλοξενεί την κατασκευή είναι ψύκτρα από συμπαγή "σκαμμένο" αλουμίνιο. Το καλώδιο που χρησιμοποίησα είναι semi-rigid 50Ω με τύπου Ν βύσμα. Η συμπεριφορά του είναι πολύ καλή και είναι χρήσιμο εργαλείο ακόμη και για μετρήσεις αρκετά πιο πάνω από τις προδιαγραφές του. Τα στάσιμα μέχρι 1.5Ghz είναι κάτω από 1.3:1 και ακόμα και στους 2.5Ghz δεν ξεπερνούν τα 1.8:1. Ιδιαίτερη προσοχή δώστε στην ποιότητα της ψύκτρας και γενικά στην απαγωγή της θερμότητας, γιατί ίσως βρεθείτε προ δυσάρεστων εκπλήξεων ....

Εξαιρετική ποιότητα θωράκισης και προσθήκη εξωτερικού ανεμιστήρα ( για τα δύσκολα...).

Και τέλος, η κατασκευή ολοκληρωμένη. Λειτουργικότατη, αξιόπιστη, όμορφη και προπάντων ..... από τα χεράκια μας.
