VHF Linear Amplifier
BLY 89C



Η σελίδα αυτή δεν περιγράφει κάποια προσωπική ιδιοκατασκευή, απλώς έχω μεταφέρει κάποια κατά την γνώμη μου χρήσιμα στοιχεία, που περιέχονται στο
PHILIPS RF Bipolar Transistors - Data HandBook (1993 Edition),
σχετικά με το BLY89C VHF Power transistor, το οποίο είναι πολύ δημοφιλές εξάρτημα μεταξύ των Amateur Radio "homebrewers".
Πρόκειται για ένα NPN silicon planar epitaxial RF transistor, που προορίζεται για εφαρμογές πομπών mobile, βιομηχανικών και στρατιωτικών, σε τάξη A , B & C , με τυπική τιμή τροφοδοσίας 13.8 Volts.
Το transistor είναι σταθεροποιημένο από πλευράς σύνθετης αντίστασης και εγγυημένο ότι δύναται να εργασθεί σε συνθήκες αντίξοες, με απροσάρμοστη από πλευράς συνθέτου αντίστασης έξοδο χωρίς ιδιαίτερα προβλήματα καταστροφής του ακόμα και σε οριακές συνθήκες τροφοδότησης μέχρι τα 16,5 V. Το τρανζίστορ είναι κατασκευασμένο σε μεταλλική έδρα 3/8", η δε κορυφή του έχει κεραμικό κέλυφος. Οι ακροδέκτες του είναι σε διάταξη σταυρού και όλοι είναι ηλεκτρικά απομονωμένοι από το κυρίως σώμα.

RF επιδόσεις στους 25° C, κύκλωμα κοινού εκπομπού χωρίς εξουδετέρωση class-B.
Mode VCC F(MHZ) PL (w) Gp (DB) h (%) zi Ohm YL (mS)
CW
13,5 V
175
25
>6
>70%
1,6+j1,4 210+j5,5


APPLICATION

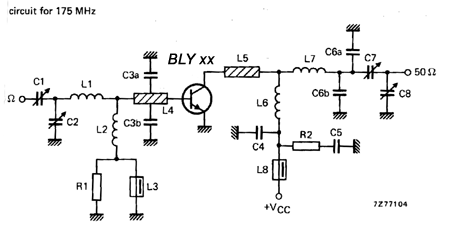

Bly89-diagr.gif - 15144 Bytes

H παραπάνω εικόνα δείχνει μία τυπική εφαρμογή σαν VHF Linear Amplifier τάξεως-B, για FM ή CW operation. Αν και ο υπολογισμός είναι για τους 175 MHZ, εργάζεται επίσης με εξαιρετικά αποτελέσματα στην ραδιοερασιτεχνική μπάντα των 2m., όπου παρέχει ισχύ εξόδου 25 Watts/13,8 V με ισχύ οδήγησης 6-7 Watts. (> 6 Db Gain)

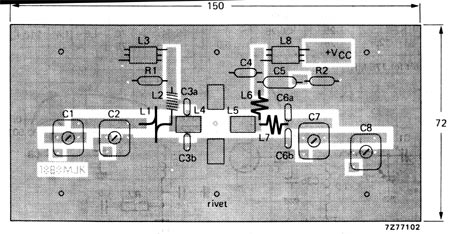

layout.jpg - 28567 Bytes

Tο τυπωμένο και τα εξαρτήματα είναι τοποθετημένα στην μία πλευρά της epoxy fibre-glass κάρτας, η άλλη πλευρά έχει σε όλη την επιφάνεια την επιχάλκωση της, έτσι ώστε να χρησιμεύει σαν "RF γη". Οι συνδέσεις γής μεταξύ των 2 πλευρών γίνονται με πριτσίνια(rivet), στα σημεία που διακρίνονται στο τυπωμένο.
Επίσης στα σημεία που θα κολληθούν τα 2 πόδια του εκπομπού, τοποθετούμε πριν την συγκόλληση του τρανζίστορ μικρές χάλκινες λουρίδες (U), οι οποίες συνδέουν τις πίστες των εκπομπών στην επάνω πλευρά με την επιφάνεια γείωσης από κάτω.
Στην πράξη, οι δύο πλευρές του PCB συνδέονται μεταξύ τους σε 8 σημεία γείωσης, δηλ με τα 6 πριτσίνια και τις 2 χαλκολουρίδες. Η μέθοδος αυτή, που έχει βέβαια την "υπογραφή της PHILIPS", αποδίδει τα μέγιστα και η κατασκευή έχει στην ουσία ουδέτερη συμπεριφορά, για λειτουργία χωρίς καθόλου προβλήματα.... προβλήματα που συναντάμε σε άλλες παρόμοιες κατασκευές, όπου διάφοροι "βρόγχοι γείωσης" προκαλούν τρομερές αστάθειες στην λειτουργία ανάλογων βαθμίδων.

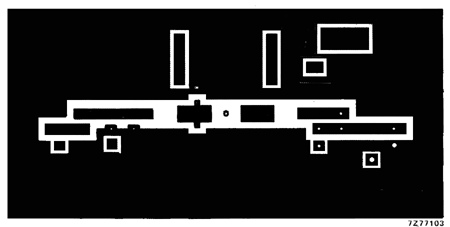

pcb2.gif - 9068 Bytes

Η επάνω πλευρά του PCB Double-side Epoxy 150 x 72 mm (η κάτω πλευρά πλήρως επιχαλκωμένη )
Η εικόνα είναι επεξεργασμένη στο πρόγραμμα Adobe Photoshop για μέγιστη αντίθεση και είναι έτοιμη για παραγωγή τυπωμένου, μετά από ένα printout.
Μη ξεχάσετε μόνο να ορίσετε τις εξωτερικές διαστάσεις πριν την εκτύπωση: 150 x 72 mm ("μαύρη περιοχή").


Part List
C1 2-20 pF film dielectric trimmer (cat. no. 2222 809 07004)
C2, C8 4-40 pF trimmer, film dielectric (cat. no. 2222 809 07008)
C3a, C3b 47 pF/ 500V ceramic
C4 120pF ceramic
C5 100 nF polyester capacitor
C6a, C6b 8,2 pF / 500V ceramic
C7 5-60 pF, film dielectric trimmer (cat. no. 2222 809 07011)
L1 1 turn enamelled Cu wire 1,6mm; int. diam= 9mm; leads 2x5mm
L2 100 nH; 7 trns close winding; 0,5 mm wire; D=3mm; leads 2x 5mm
L3, L8 VK 200 chock coil
L4, L5 strip (12 x 6 mm)
L6 2 turns enam. wire 1,6mm; D=5 mm; L= 6mm; leads= 2 x 5mm
L7 simillar L6, except D = 4,5mm
L4 & L5 "strips" on PCB, 1/16" thickness
R1 10 Ohms (10%) 0,5 W - Carbon resistor
R2 4,7 Ohms (5%) 0,5 W - Carbon resistor

Επιμέλεια, μετάφραση, επεξεργασία PCB: Makis SV1BSX


Literature: PHILIPS RF Bipolar Transistors - Data HandBook SC08a
