| Impedans |
50 ohm
|
| Direktivitet |
12 dBD
|
| F/B-förh. |
20 dB
|
| E-plan |
35 grader
|
| H-plan |
39 grader
|
| SWR |
< 1:1,3
|
| Effekt |
1kW PEP
|
| Anslutning |
i box
|
| Bom |
18x18mm/stödbom
|
| Bomlängd |
4,5m
|
| Längsta element |
1m
|
| Vindyta |
0,115m2
|
| Vindlast |
150 km/h 155N
|
| Vikt |
2,65kg
|
| Montering |
centrum
|
| Mastdiameter |
38-65 mm
|
| Leveranslängd |
ca 1,7m
|
|
|
|
|
|
 |

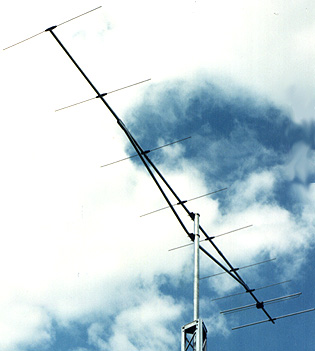

Nio element 12 dB riktantenn inklusive
balun bestående av koaxialkabel av teflon för största möjliga
bandbredd och bästa anpassning. För att motverka förluster
och bestående fukt, används ingen koaxialkontakt. Anslutning
av matningskabeln görs inuti en specialtillverkad vattentät anslutningsbox
av polyproponyl. Samtliga detaljer i anslutningsboxen är skyddade
mot fukt. Boxen har dräneringshål för kondensvatten. Skruvar,
muttrar och brickor liksom mastfäste består av rostfritt stål.
Aluminiumdelarna är av högsta kvalitet och är saltvattenbeständiga.
Alla metalldelar är DC-jordade.
För att uppnå högre
förstärkning kan denna antenn stackas och matas i fas genom att
använda passande stackningskablage. Antennen levereras komplett med
mastfäste och är avsedd att monteras horisontellt. |
|
