Антенна "Магнитная рамка" (Magnetic loop).
Магнитными рамками увлекся давно, но до 2000 г. занимался только временами.В сентябре 2000 года по делам работы был в Заполярье (80 км южнее Нарьян-Мара) и попал в сильную магнитную бурю. На радио станции было три антенны: Дельта, Спирально-штыревая с автоматическим тюнером в основании и самодельная Магнитная рамка. Трансивер Icom M-710. Решил поработать на любительских диапазонах.... , в частности на 40 м. На Дельту и спирально-штыревую тихо, только "белый шум", а Магнитную рамку есть станции, позвал - ответили. Попросил послушать еще две антенны (был антенный переключатель), возвращаюсь на Mloop, говорят, что и присутствия нет на те антенны. Связей провел больше полсотни, проблема была в перестройке аппарата, т.е. в настройке на корреспондента (профессиональный). И поздно вечером провел несколько связей на 80 м. Вернувшись в Москву, попробовал применить ее как приемную на своей коллективке RZ3AXG, проблема была с приемом, т.к. полукольцом проходит 4 линии электро - передач и одна из них 500 кВ. По приему треск стоял на 7-9 баллов. По отношению к вертикально подвешенной Дельте на 160 м шумы вырезались на 2-3 балла. А когда положил горизонтально, то сам испугался .... шумов 0 и только полезный сигнал, т.е. те корреспонденты, которые проходили на 2-3 балла и которых я никогда не слышал, сейчас слышны на станции. Сейчас Магнитная рамка изготавливается в заводских условиях, правда сборка и настройка происходит на коллективке. Существует два размера Mloop, и только пока на НЧ диапазоны. Это диаметр излучателя 4 м (40 - 80 м) и диаметр 1.7 м (20 -40 м). От ручной настройки отказались и сделали "автоматический антенный тюнер", используется "головка" от SX-20, фирмы "Даймонд" и для однокристального процессора написана программа, которая управляет эл/двигателем, т.е. настраивает антенну на минимум КСВ.
Привожу фотографии:
Май 2001 года, пробовали в мемориале "Победа".
Магнитные рамки 4 м и 1.7 м на крыше коллективки.
Май 2002 года. Река Северная Двина, работал RV3BC/mm.

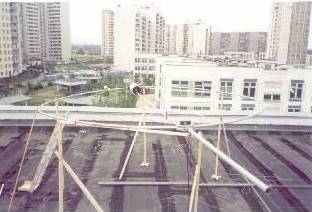

Магнитная рамка горизонтально над крышей, на колышках высотой 1.5 м.
Магнитные рамки на крыше коллективки, диаметром 1.7 м от крыши 1 м, а диаметром 4 м - от крыши 2 м.

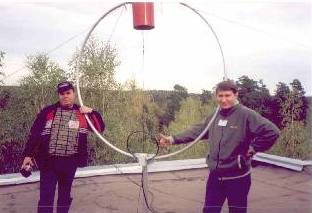

Октябрь 2002 г. Воронеж, конференция RCC, на крыше RV3AM (слева) и RW3GZ.
