Оригинальная конструкция четырехэлементной
антенны на 145.5 МГц

Данная антенна была описана немцем-DK7ZB.Мною эта конструкция была опробована в лыжной мини экспедиции по окрестностям родного края.

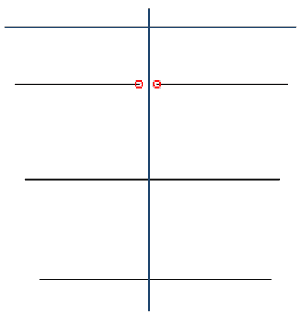

Принципиальная схема антенны показана на Рис.1

Рис.1

Траверса: 1,16 м
Рефлектор: 1,039 м
Вибратор: 0,962 м
1 Директор: 0,918 м
2 Директор: 0,9 м

Расстояние между рефлектором и вибратором 0,265 м, между вибратором и 1 директором 0,41,
между 1 директором и вторым 0,485 м.

Все расчеты были выполнены в программе MMANA.

Рис.2

Моя конструкция была сделана на лыжных палках. Одна лыжная палка играет роль траверсы вторая же роль мачты. Оригинальность этой конструкции заключается в том, что элементы в походном состоянии складываются вдоль лыжной палки и абсолютно не мешают передвижению. Сами элементы крепятся к палке с помощью петли, которая прикручивается металлической пластиной с другой стороны. В роле такой петли можно использовать петлю от дверной щеколды. Элементы удобнее делать из пластичного металла: алюминия или меди, можно из мягкой стали.

Кончик элемента загибается, как показано на Рис.2, и крепится вместе с петлей в роле шайбы. Для вибратора делается пластина из изоляционного материала. Мачта и траверса крепятся друг к другу аналогичным способом. Для согласования антенны делается четвертьволновая петля.

Антенна использовалась в горной местности, и показала превосходные результаты. С самодельным аппаратом (0,25 ватт) и небольшим блоком питания связь устанавливалась на расстояние более 20км.
